2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series 2.5 장비 작동에 관한 안전 지침 소프 트웨어 버전 SR.605.xx 2 008 년 7 월 한글판 64 2. 5 장비 작동에 관한 안전 지침 2.5 .1 보호 덮개 개폐에 관한 안전 지침 자동 실장기의 보호 덮개가 닫혀있는 동안 모든 부상의 위험을 피하기 위해 소유자는 오퍼레이터 가 아래의 지침에 기술된 대로 정확히 보호 덮개를…
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.4 장비 이송에 관한 안전 지침
63
2.3.3 레이저 등급 2
다음과 같은 모듈이 레이저 등급 2 에 해당합니다 .
– 레이저 센서 , PCB 컨베이어의 실장 영역 1
– 레이저 센서 , PCB 컨베이어의 실장 영역 2
– PCB 바코드 스캐너
– 20- 세그먼트 Collect&Place 헤드에 있는 컴포넌트 센서
– 공면 레이저 모듈
– 3D 공면 레이저 모듈
( 옵션 사양인 공면 레이저 모듈이 설치되어 있으면 장비 자체는 레이저 등급 2 로 분류됩니다 .)
2.4 장비 이송에 관한 안전 지침

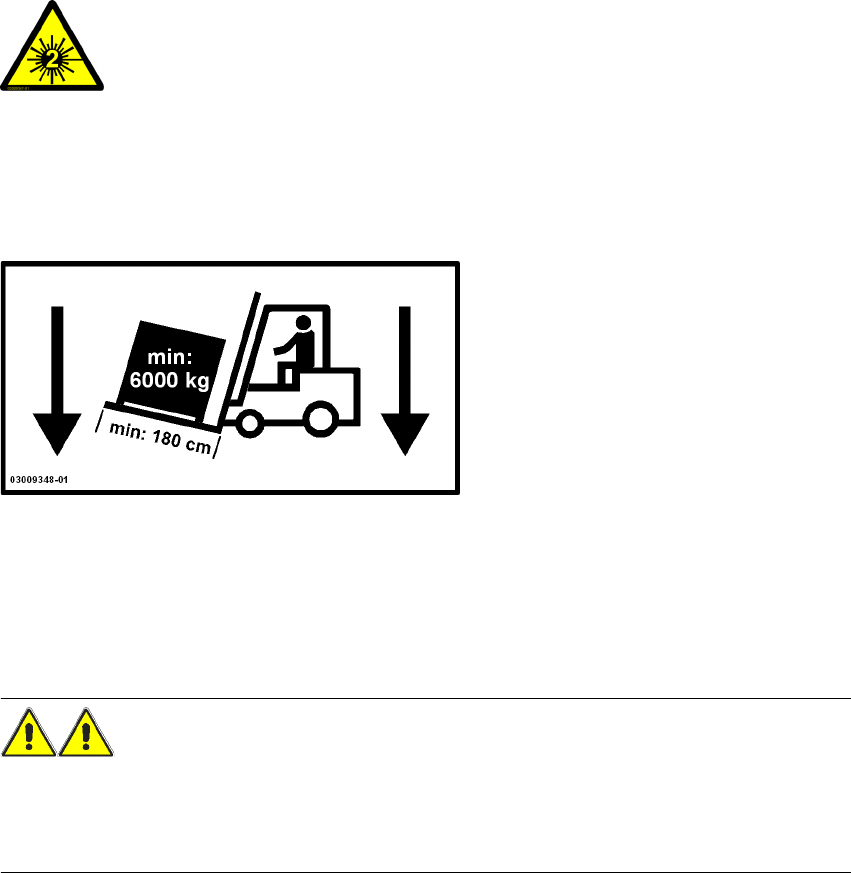

사양이 다음과 같은 지게차를 이용하여 장비를 옮깁니다 .
지게 길이 : 최소 1800mm
운반 능력 : 최소 6000kg
지게의 열림 폭 : 최소 350mm
경고
전복 위험 !
사양에 맞지 않는 지게차로 실장기를 운반하면 지게차가 전복될 위험이 있습니다 .
실장기 운반에 관해서는 237 페이지의 4 장 4.1 단원에 설명되어 있습니다 .
레이저 방출
빔을 들여다보지 마십시오 !
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
64
2.5 장비 작동에 관한 안전 지침
2.5.1 보호 덮개 개폐에 관한 안전 지침
자동 실장기의 보호 덮개가 닫혀있는 동안 모든 부상의 위험을 피하기 위해 소유자는 오퍼레이터
가 아래의 지침에 기술된 대로 정확히 보호 덮개를 사용하도록 지시해야 합니다 .
주의
보호 덮개를 올바르게 닫지 않은 경우
손에 부상을 당할 위험이 있습니다
그림 2.5 - 1 보호 덮개 개폐에 관한 안전 지침
(1) 보호 덮개
(2) 손잡이
(3) PCB 컨베이어 덮개 플랩
(4) 경고 표시
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.5 장비 작동에 관한 안전 지침
65
→ 보호 덮개를 열거나 닫을 때에는 항상 손잡이를 잡습니다 .
→ 닫을 때 보호 덮개와 장비 패널 사이 틈새로 손을 넣지 마십시오 . 이 영역은 노랑 - 검정 경
고 표시로 식별됩니다 (64 페이지 그림 2.5 - 1 의 항목 4).
→ 보호 덮개를 닫을 때에는 덮개가 닫히는 공간에 아무 것도 없도록 해야 합니다 .
→ 덮개를 닫을 때에는 반대쪽 컴포넌트 트롤리가 있는 곳 주변에 아무 것도 없도록 해야 합니
다.
2.5.2 분말 금속 소재 콘덴서 처리에 관한 안전 지침
분말 금속 ( 예 : 탄탈룸 ) 소재 콘덴서 처리와 관련된 위험 사항이 있습니다 . 아래와 같은 위험이
존재합니다 .
–
이러한 컴포넌트에 손상이 있는 경우 발열 반응 즉 , 갑작스런 열 상승이 일어날 수 있습니다 .
주위 조건이 열악한 경우 정전용량에 따라 이 발열 반응은 손상의 원인이 될 수 있습니다 .
– 이 반응은 이러한 컴포넌트가 절단된 경우에 발생할 수 있습니다 .
자신이 다루는 컴포넌트가 영향을 받을 수 있는지 확인하려면 공급업체에 문의하시기 바랍니다 .
극히 드문 경우지만 폐 테이프에서 연무성 화재가 발생할 수 있는 희박한 가능성으로 인해
SIPLACE 장비의 테이프 절단기에 이러한 위험이 있을 수 있습니다 .
다음은 열악한 주변 조건의 예입니다 .
(1) 세트 테이프 사이클을 검사하는 동안 컴포넌트가 테이프 위에 남아있는 경우 ( 오퍼레이터가
이 검사 중 컴포넌트를 제거하지 않고 피더 모듈 작업을 진행할 경우에 발생 )
(2) 덮개 호일의 균열 등으로 인해 컴포넌트가 테이프 위에 남아있는 경우
(3) 컴포넌트가 테이프 위에 남아 있고 컴포넌트 또는 테이프가 규격에 맞지 않아 픽업 오류율이
높아지는 경우
분말 금속 소재 콘덴서 실장 시 위험을 최소화하기 위해 아래의 지침을 따르기 바랍니다 .
(1) 만약 컴포넌트 테이프가 수동으로 순환하고 있다면 오퍼레이터는 테이프 포켓에 남아있는
모든 컴포넌트를 제거해야 합니다 .
(2) 만약 덮개 호일에 균열이 있는 경우 오퍼레이터는 테이프 위에 남아있는 모든 컴포넌트를 제
거해야 합니다 .
픽업 오류의 결과로 테이프가 잘릴 때 탄탈룸 콘덴서가 테이프 재질을 연소시키지 않도록 하기 위
해 " 픽업 오류 시 테이프에서 컴포넌트 제거 " 옵션을 포함하도록 사용자 인터페이스가 확장되었
습니다 . SIPLACE Pro 에서는 이 옵션을 선택해야 합니다 . 실장기에서 픽업되지 않은 컴포넌트
는 컴포넌트 테이프에서 분리할 수 있을 때까지 반복해서 앞으로 이동됩니다 . 트랙이 비활성화
되고 오퍼레이터에게 오류 메시지를 보내 테이프에서 탄탈룸 컴포넌트를 픽업하도록 알립니다 .
참고
픽업되지 않은 탄탈룸 콘덴서를 오퍼레이터가 직접 추출하기 위한 내용은 164 페이지의 3.9.1.3
단원에 설명되어 있습니다 .
