사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.5 장비 작동에 관한 안전 지침
67
2.5.4 TwinHead 에서 Z 축을 직접 이동시키는 것에 관한 안전 지침
주의
TwinHead 에서의 부상 위험
절대로 반환 장치의 버퍼에서 손으로 Z 축을 아래로 내리지 마십시오 . 버퍼 스프링이 튕겨 실린
더의 강한 스프링 힘으로 인해 손가락에 부상을 당할 위험이 있습니다 . 피스톤 로드 스프링이 시
작 위치로 돌아올 때 TwinHead 내부에서도 마찬가지입니다 .
그림 2.5 - 3 TwinHead 의 반환 장치로 인한 부상 위험
(1) 반환 장치 , 압축 공기 실린더
(2) 피스톤 로드
(3) 반환 장치의 버퍼
(4) 손가락 부상 위험
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.5 장비 작동에 관한 안전 지침 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
68
2.5.5 실장 헤드 변경 중 TwinHead 컴포넌트 카메라에 관한 안전 지침
경고
실장 헤드를 TwinHead 에서 Collect&Place 헤드로 바꾸면 TwinHead 의 컴포넌트 비전 카메라
( 고정식 , P&P, 33 타입 , 55 x 45 그리고 25 타입 , 16 x 16) 를 떼어내야 합니다 . 그렇지 않으면
Collect&Place 헤드가 이 카메라 케이스와 충돌하게 됩니다 .
그림 2.5 - 4 실장 헤드 변경 중 TwinHead 비전 모듈에 관한 안전 지침
(1) X3 을 기준으로 컴포넌트 카메라 ( 고정식 , P&P, 33 타입 , 55 x 45) 의 어셈블리 위치
(2) X3 을 기준으로 컴포넌트 카메라 ( 고정식 , P&P, 25 타입 , 16 x 16) 의 어셈블리 위치
SIPLACE X- 시리즈의 모든 실장기에 대한 어셈블리 위치가 154 페이지의 3.8.2 단원에 나
와 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.5 장비 작동에 관한 안전 지침
69
2.5.6 컴포넌트 트롤리의 도킹 및 도킹해제에 관한 안전 지침
경고
사고 ( 부상 위험 ) 를 방지하기 위해 컴포넌트 트롤리는 한 사람만이 도킹하고 도킹해제할 수 있
습니다 .

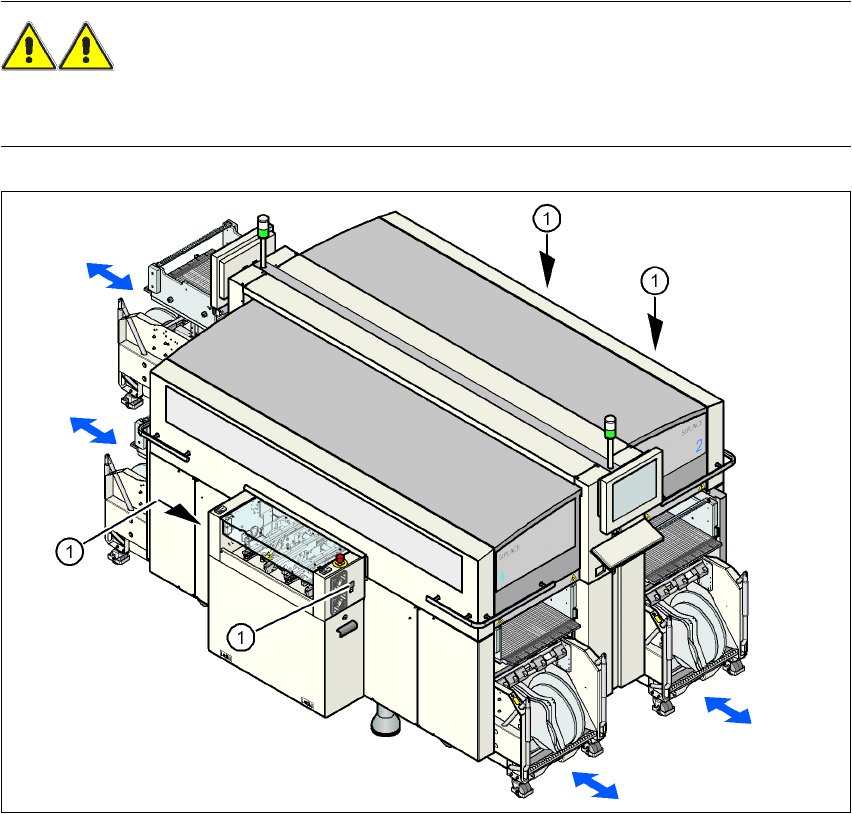

그림 2.5 - 5 컴포넌트 트롤리의 도킹 및 도킹해제를 위한 입력 및 출력 쪽의 버튼
(1) 컴포넌트 트롤리의 도킹 및 도킹해제를 위한 입력 및 출력 쪽의 버튼
컴포넌트 트롤리를 안전하게 바꾸려면 오퍼레이터가 장비의 입력 또는 출력 쪽에 있는 버튼 (1 번
항목 ) 을 눌러 컴포넌트 트롤리를 도킹하거나 도킹해제해야 합니다 . 그래야 오퍼레이터가 항상
실장기의 측면에 서있게 됩니다 . 그 외에도 보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 도
킹할 수 있습니다 .
컴포넌트 트롤리 도킹 및 도킹해제에 관한 내용은 358 페이지의 5.11 단원에 설명되어 있습니다 .
이 단원에 설명되어 있는 지침을 반드시 준수하십시오 .
