기능
보호 덮개 중 하나를 회전시켜 올리거나 PCB 컨베이어의 덮개 플랩 중 하나가 올려지면 갠트리
축으로 공급되는 메인 전원이 즉시 차단됩니다 . 갠트리 축이 정지합니다 . 화면에 " 덮개 닫기 "
메시지가 표시됩니다 .
→ 보호 덮개를 닫고 시작 버튼 ( 그림
2.6 - 2 의 위치 1) 중 하나를 누르고 실장을 재개합니다 .

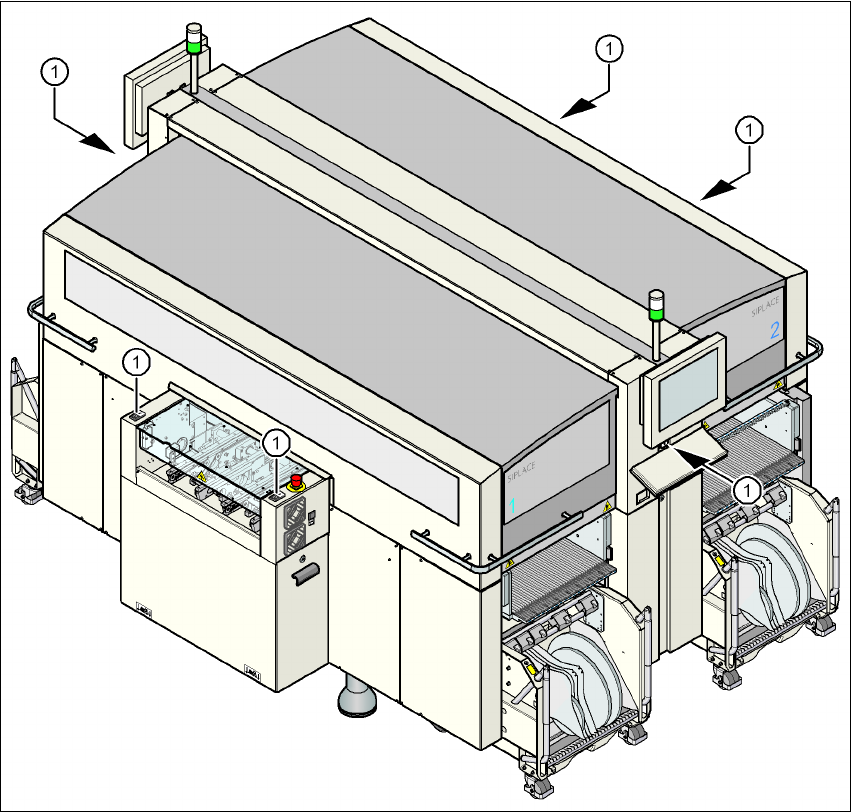

그림 2.6 - 2 장비에서 시작 버튼 ( 흰색 ) 의 위치
(1) 장비에서 시작 버튼 ( 흰색 )
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
75
2.6.2 실장기의 스위치 및 버튼
2.6.2.1 실장기에서 스위치 및 버튼의 위치
그림 2.6 - 3 스위치 및 버튼 위치 - PCB 출력 쪽 보기
(1) 메인 전원 스위치
(2) 전원 공급기 쪽에 있는 오퍼레이터 패널의 정지 버튼 ( 검정색 )
(3) 전원 공급기 쪽에 있는 오퍼레이터 패널의 시작 버튼 ( 흰색 )
(4) 전원 공급기 쪽에 있는 오퍼레이터 패널의 컴포넌트 카운터
(5) 출력 쪽에 있는 비상 정지 버튼
(6) 출력 쪽에 있는 시작 버튼 ( 흰색 )
(7) 출력 쪽의 정지 버튼 ( 검은색 )
(8) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 2
(9) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 3
(T) PCB 이송 방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
76

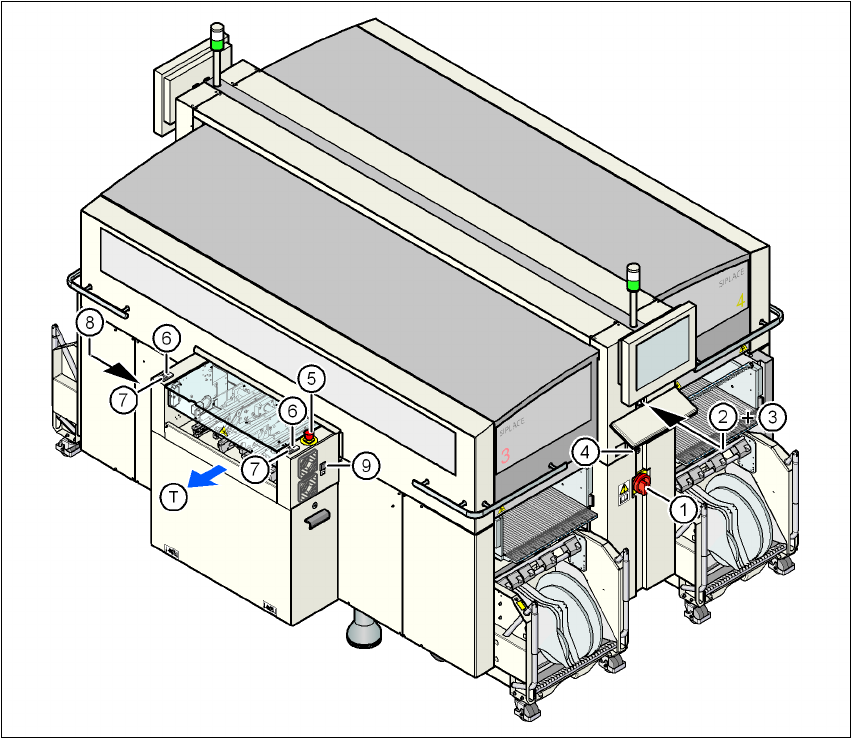

그림 2.6 - 4 스위치 및 버튼 위치 - PCB 입력 쪽 보기
(1) 입력 쪽에 있는 비상 정지 버튼
(2) 입력 쪽에 있는 시작 버튼 ( 흰색 )
(3) 입력 쪽에 있는 정지 버튼 ( 검정색 )
(4) 압축 공기 장치 쪽의 오퍼레이터 패널에 있는 시작 버튼 ( 흰색 )
(5) 압축 공기 장치 쪽의 오퍼레이터 패널에 있는 정지 버튼 ( 검정색 )
(6) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 1
(7) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 4
(T) PCB 이송 방향
