2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
76

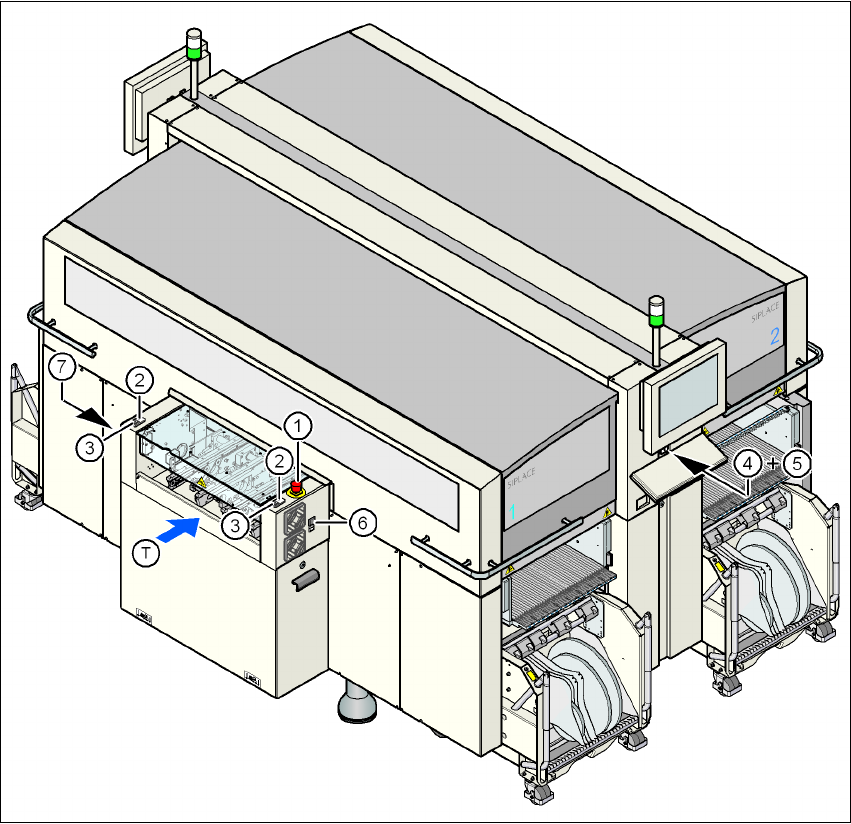

그림 2.6 - 4 스위치 및 버튼 위치 - PCB 입력 쪽 보기
(1) 입력 쪽에 있는 비상 정지 버튼
(2) 입력 쪽에 있는 시작 버 ( 흰색 )
(3) 입력 쪽에 있는 정지 버 ( 검정색 )
(4) 압축 공기 장치 쪽의 오퍼레이터 패널에 있는 시작 버튼 ( 흰색 )
(5) 압축 공기 장치 쪽의 오퍼레이터 패널에 있는 정지 버튼 ( 검정색 )
(6) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 1
(7) 컴포넌트 트롤리를 도킹하거나 도킹해제하기 위한 버튼 ( 검정색 ), 위치 4
(T) PCB 이송 방향
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
77
2.6.2.2 실장기에서 보호 스위치 위치
그림 2.6 - 5 실장기에서 보호 스위치 위치
(1) 보호 덮개 스위치 , 위치 1
(2) 보호 덮개 스위치 , 위치 2
(3) 보호 덮개 스위치 , 위치 3
(4) 보호 덮개 스위치 , 위치 4
(5) PCB 컨베이어 입력 쪽의 덮개 플랩용 보호 스위치
(6) PCB 컨베이어 출력 쪽의 덮개 플랩용 보호 스위치
(T) PCB 이송 방향
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
78
2.6.2.3 기능 설명
꺼짐 위치의 메인 전원 스위치 (75 페이지에 있는 그림 2.6 - 3 의 항목 1 참조 )
메인 전원 스위치를 끄면 전원 공급기와 3 상 L1, L2, L3 의 연결이 분리됩니다 .
경고
다음 부분에는 메인 전원 스위치가 꺼져 있는 동안에도 치명적인 전압이 흐를 수 있습니다 .
Q1 메인 전원 스위치의 케이블 연결 단자 L1, L2 및 L3
Z1 라인 필터
서비스 소켓 X102
서비스 소켓의 F1 자동 회로 차단
메인 전원 스위치가 꺼져있는 동안에도 치명적인 전압이 흐를 있는 와이어의 색상은 모두
갈색입니다 .
자동 실장 시스템을 올바로 조작하지 않으면 사망 , 심각한 부상 또는 심각한 손상이 발생
할 수 있습니다 .
해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60,204, 파트 1) 및 해당 국가의 규정을 항상
수하십시오 .
전원 공급기 위의 안전 도어는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도록 해야
니다 .
켜짐 위치의 메인 전원 스위
메인 전원 스위치를 켜면 제어 컴퓨터와 장비 컨트롤러가 작동됩니 . 그러면 갠트리 축의 연결
전압 (250VDC) 및 스타 축의 연결 전압 (145VDC) 별개로 모든 공급 전압을 사용할 수 있습니
다.
정지 버튼 , 검정색 (75 페이지에 있는 그림 2.6 - 3 항목 2 7 그리고 76 페이지에 그림 2.6
- 4 의 항목 3 및 5)
이 버튼은 실장 시스템을 정지시키기 위해 사용합니 .
정지 버튼 , 검정색 (75 페이지에 있는 그림 2.6 - 3 항목 3 6 그리고 76 페이지에 그림 2.6
- 4 의 항목 2 및 4)
메인 전원 스위치를 켜면 실장 작업을 위해 실장 시스템을 시작할 수 있도록 시작 버튼을 누르라
메시지가 나타납니다 . 보호 덮개를 열거나 비상 정지 버튼을 누른 경우에도 같은 메시지
타납니다 .
컴포넌트 카운터 (75 페이지에 있는 그림 2.6 - 3 의 항목 4)
삽입된 컴포넌트의 개수를 표시합니다 .
