2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series 2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 82 2.6 .4 비상 정지 루프 및 시그널링 회로 2.6 .4.1 비상 정지 루프의 구조 다음과 같은 접점들이 직렬로 연결되어 비상 정지 루프를 구성합니다 . – 4 개의 보호 덮개 스위치용 정상 개방 (NO) 접점 – PCB 컨베이어의 덮개 플랩용 …
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
81
PCC(Protective contactor combination) 3TK2806(80 페이지에 있는 그림 2.6 - 6 의 항목 1)
PCC(Protective Contactor Combination) 는 전원 공급기에 포함되어 있습니다 . 이는 비상 정지
회로 및 안전 장비를 모니터링하는 데 사용합니다 .
PCC 를 작동시키려면 아래의 세 가지 조건을 만족시켜야 합니다 .
– "software enable" 신호가 전송되어야 합니다 .
– 비상 정지 루프가 닫혀야 합니다 .
– 시작 버튼을 눌러야 합니다 .
PCC 전면판에는 녹색의 작동 표시 LED 가 세 개 있습니다 (82 페이지의 그림 2.6 - 7 참조 ).
– "Mains" LED 는 전압이 있음을 나타냅니다 .
– 시작 버튼을 눌러 비상 정지 루프가 폐쇄되었는데도 시그널링 회로에서 오류 상태 신호를 나
타내지 않으면 "Channel 1" 및 "Channel 2" LED 가 켜집니다 .
서비스 소켓 (80 페이지에 있는 그림 2.6 - 6 의 항목 2)
서비스 소켓은 전원 공급기에 포함되어 있으며 덮개로 보호됩니다 . 실장 시스템이 5- 와이어 연
결 (L1, L2, L3, N, PE) 을 통해 메인 전원 공급기에 연결되어 있는 경우에만 사용할 수 있습니다 .
4- 와이어 연결을 사용하는 경우 ( 예 : N 을 사용하지 않는 경우 ) 에는 이 소켓을 사용할 수 없습
니다 .
경고
실장 시스템이 꺼져있을 경우에도 치명적일 수 있는 전압에 대한 안전 지침을 항상 준수해야 합
니다 . (38 페이지 2.1.3 단원 참조 )
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
82
2.6.4 비상 정지 루프 및 시그널링 회로
2.6.4.1 비상 정지 루프의 구조
다음과 같은 접점들이 직렬로 연결되어 비상 정지 루프를 구성합니다 .
– 4 개의 보호 덮개 스위치용 정상 개방 (NO) 접점
– PCB 컨베이어의 덮개 플랩용 두 개의 보호 스위치에 있는 정상 개방 (NO) 접점
– 두 개의 비상 정지 버튼용 정상 개방 (NO) 접점
– 피더 모듈 덮개 플랩용 정상 개방 (NO) 접점 ( 옵션 )
– 4 개의 컴포넌트 트롤리용 정상 개방 (NO) 접점
– PCC K6 채널
비상 정지 루프 2 를 통해 시그널링 회로의 CAN 버스 신호 (83 페이지의 2.6.4.2 단원 참조 ) 가
PCC K6 의 채널 2 로 전달됩니다 . 비상 정지 루프가 폐쇄되었는데도 시그널링 회로에서 오작동
신호를 나타내지 않는 경우에는 PCC 의 녹색 메인 전원 확인 LED 이외에도 채널 1 과 채널 2 의
녹색 LED 두 개가 켜집니다 .

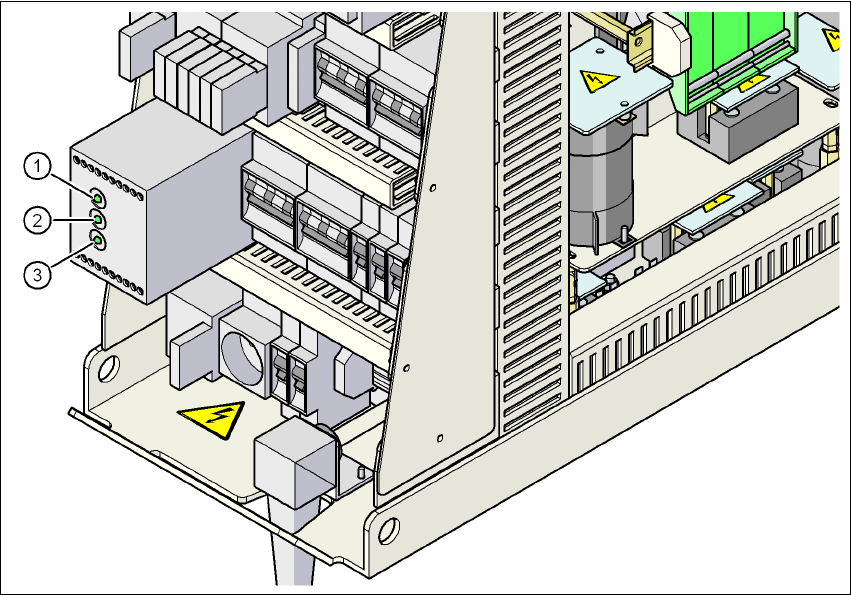

그림 2.6 - 7 PCC 의 신호 LED
(1) Netz / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
83
2.6.4.2 시그널링 회로의 구조
보호 덮개 , PCB 컨베이어의 덮개 플랩 , 컴포넌트 트롤리 및 비상 정지 버튼의 보호 스위치에 있
는 시그널링 접점은 개별적으로 폴링됩니다 . 장비가 대기 중일 때는 모든 시그널링 접점이 닫힙
니다 . 예를 들어 , 보호 덮개를 올리면 연결된 시그널링 접점이 열립니다 . 이러한 상태의 변화는
CAN 버스를 통해 제어 컴퓨터로 전달됩니다 . 사용자 인터페이스에 이에 관한 오류 메시지가 나
타납니다 .
2.6.4.3 비상 정지 루프의 기능 설명
다음과 같은 조건이 충족되어야 실장기를 시작하고 작동시킬 수 있습니다 .
– 4 개의 컴포넌트 트롤리를 모두 도킹하고 연결해야 합니다 .
– 보호 덮개가 모두 닫혀있어야 합니다 .
– PCB 컨베이어의 두 덮개 플랩 모두 닫혀있어야 합니다 .
– 모든 비상 정지 버튼을 해제해야 합니다 .
– 피더 모듈의 덮개 플랩 ( 옵션 ) 이 닫혀있어야 합니다 .
– 최소 작동 압력에 도달해 있어야 합니다 .
– " 소프트웨어 활성화 " 신호가 활성화되어야 합니다 . 그래야 안전 회로가 닫히게 됩니다 .
– 전원 공급 장치는 시작 버튼과 PCC(Protective Contactor Combination) 에 24V 를 전송해야
합니다 .
– 이제 시작 버튼 중 하나를 누르면 PCC(Protective Contactor Combination) K6 이 다음 컴포
넌트를 전환하고 활성화합니다 .
– 갠트리 축의 서보 앰프를 위한 250VDC 연결 전압
– 스타 축을 위한 145VDC 연결 전압
– 축 장치는 서보 앰프에 대한 " 서보 활성화 " 신호를 수신하게 됩니다 .
– 34 VDC 작동 전압이 컴포넌트 트롤리로 전환됩니다 .
– 24 VDC 작동 전압은 사용된 테이프 절단기로 전환됩니다 .
– PCB 컨베이어 컨트롤러는 PCB 클램핑 , PCB 스토퍼 , 리프팅 테이블 제어에 대한 활성
화 신호를 수신합니다 .
그러면 장비의 사용 준비가 완료된 것입니다 .
