사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.6 안전 장비
85
2.6.5 핸드 가드
2.6.5.1 컴포넌트 트롤리 위치에 있는 핸드 가드 , SIPLACE X- 시리즈
경고
SIPLACE X- 시리즈의 컴포넌트 트롤리는 최소한 하나 걸러 하나의 빈 위치를 피더 모듈이나 핸
드 가드 ( 더미 피더 ) 로 채우는 경우에 안전한 사용을 보장합니다 . 와플 팩 홀더를 셋업한 경우
하나 걸러 하나의 빈 위치를 마찬가지로 핸드 가드로 보호해야 합니다 . 다시 말해서 , 두 개의 인
접한 피더 모듈 사이 , 또는 피더 모듈과 와플 팩 트레이 홀더 사이에 둘 이상의 빈 위치가 있어서
는 안 됩니다 .
그림 2.6 - 9 컴포넌트 트롤리 위치에 있는 핸드 가드 , SIPLACE X- 시리즈
(1) 더미 피더 , SIPLACE X, 품목 번호 00141226-xx
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.6 안전 장비 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
86
2.6.5.2 컴포넌트 트롤리 위치에 있는 핸드 가드 , SIPLACE HF
경고
모든 위치에 피더 모듈을 장착해야 작동 신뢰성을 보장할 수 있습니다 . 사용할 수 있는 피더 모
듈이 충분하지 않으면 할당되지 않은 위치에 핸드 가드 ( 더미 피더 모듈 ) 를 장착해야 합니다 .
와플 팩 홀더를 셋업한 경우 나머지 위치를 마찬가지로 핸드 가드로 보호해야 합니다 .

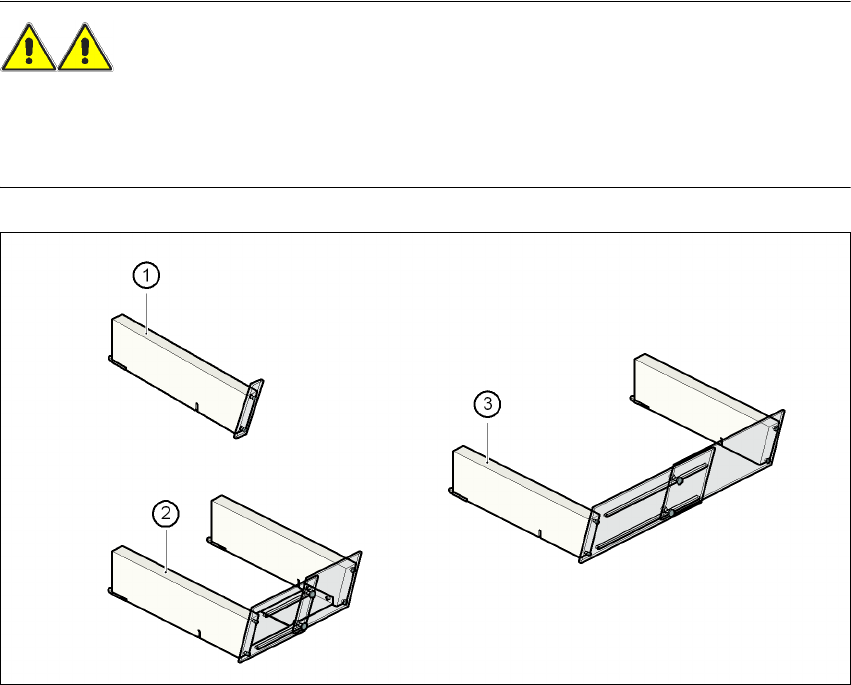

그림 2.6 - 10 컴포넌트 트롤리용 핸드 가드
(1) 위치 1 용 핸드 가드 품목 번호 00116961-01
(2) 위치 6~10 용 핸드 가드 품목 번호 00116962-01
(3) 위치 11~20 용 핸드 가드 품목 번호 00116963-01
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.7 장비의 잔류 전압 및 방전 시간
87
2.7 장비의 잔류 전압 및 방전 시간
비상 정지 버튼을 눌렀거나 실장 시스템이 꺼진 경우 갠트리 축의 연결 전압 250VDC 와 스타 축
의 연결 전압 145VDC 가 매우 짧은 시간 안에 안전한 잔류 전압으로 줄어듭니다 .
경고
실장기에는 3 x 200VAC, 3 x 208VAC, 3 x 230VAC, 3 x 380VAC, 3 x 400VAC 또는
3 x 415VAC ± 5%, 50/60Hz 메인 전원 전압이 제공됩니다 . 이는 시스템의 메인 전원이 꺼져있
는 동안에도 치명적인 전압이 흐를 수 있는 부품이 있다는 것을 의미합니다 . 따라서 실장 시스템
을 올바르게 사용하지 않으면 사망이나 심각한 부상 또는 장비의 심각한 손상을 초래할 수 있습
니다 .
→ 해당 사고 예방법과 DIN 규정 ( 특히 DIN EN 60 204, 파트 1) 을 항상 준수하십시오 .
→ 전원 공급기와 축 장치 위에 있는 가드는 교육을 받고 적절한 자격을 갖춘 직원만 열 수 있도
록 해야 합니다 .

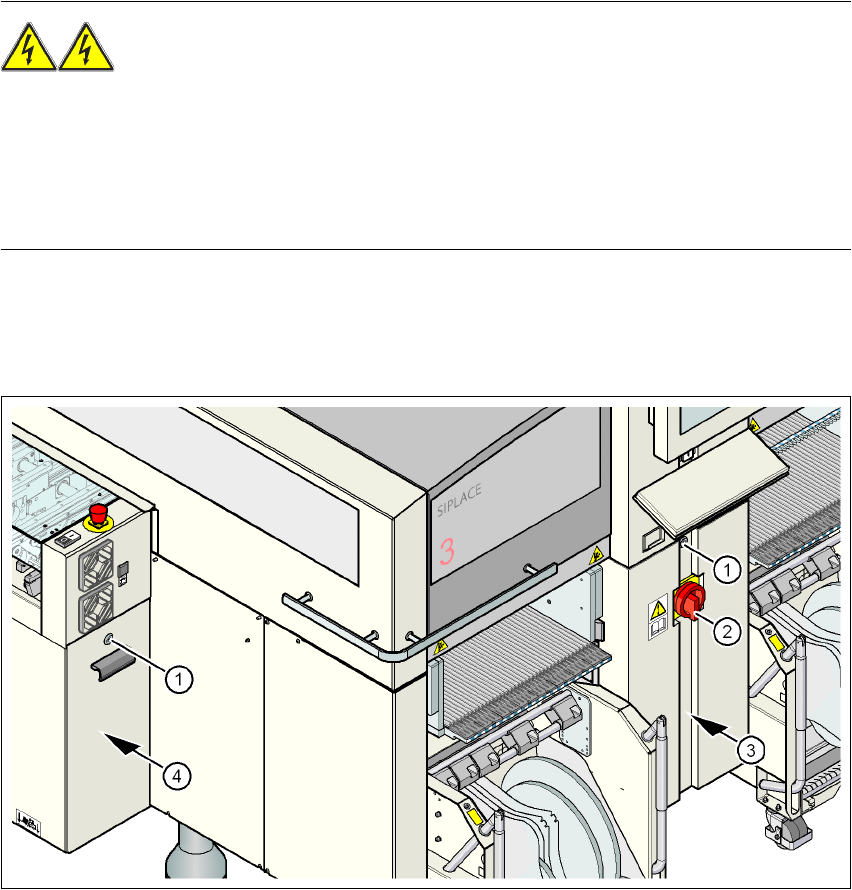

그림 2.7 - 1 전원 공급기
(1) 덮개에 볼트로 결합되어 있는 자물쇠
(2) 메인 전원 스위치
(3) 덮개 뒤쪽의 전원 공급기
(4) 축 장치
