REEL HOLDER W 44c 15inch リール ホル ダ W4 4c 15イ ンチ AA85417 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰ ﾄﾞ番号 個数 品名 規格 備考 1 AA85417 1 HOLDER, REEL ホルダ リール 2 2MDLFB016 902 1 HOLDER, RE EL ホルダ リール 3 …
5
5
5
9
21
6
15
6
11
12
22
3
14
4
16
14
15
15
16
7
22
10
8
1
2
4
4
4
4
࣮ࣜࣝ࣍ࣝࢲ:Fࣥࢳ
REEL HOLDER W44c 15inch
AA85417
132
PTS- FI FEEDER- 20
REEL HOLDER W44c 15inch
リール ホルダ W44c 15インチ
AA85417
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA85417 1 HOLDER, REEL
ホルダ リール
2 2MDLFB016902 1 HOLDER, REEL
ホルダ リール
3 2MDLFB016800 1 RETAINER, REEL
押え リール
4 K5357L 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
5 PM32281 3 SPACER
スペーサ
6 K5258H 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X015(3ｶ ｼﾛ)
7 PB08305 1 ARM
アーム
8 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
9 PM083N1 1 PIN
ピン
10 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11 PM45091 1 PIN, PIVOT
ピン 支点
12 W1007H 1 WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14 PM011F1 2 SPACER
スペーサ
15 K5258G 3 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
16 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 PZ27762 4 BOLT
ボルト
22 PX01852 2 SEAL, BAR CODE
シール バーコード
unit serial number
133
PTS- FI FEEDER- 20
1
2
ࣂࢣࢵࢺࢱࣉ࣮ࣜࣝ࣍ࣝࢲᑓ⏝㒊ရB:F

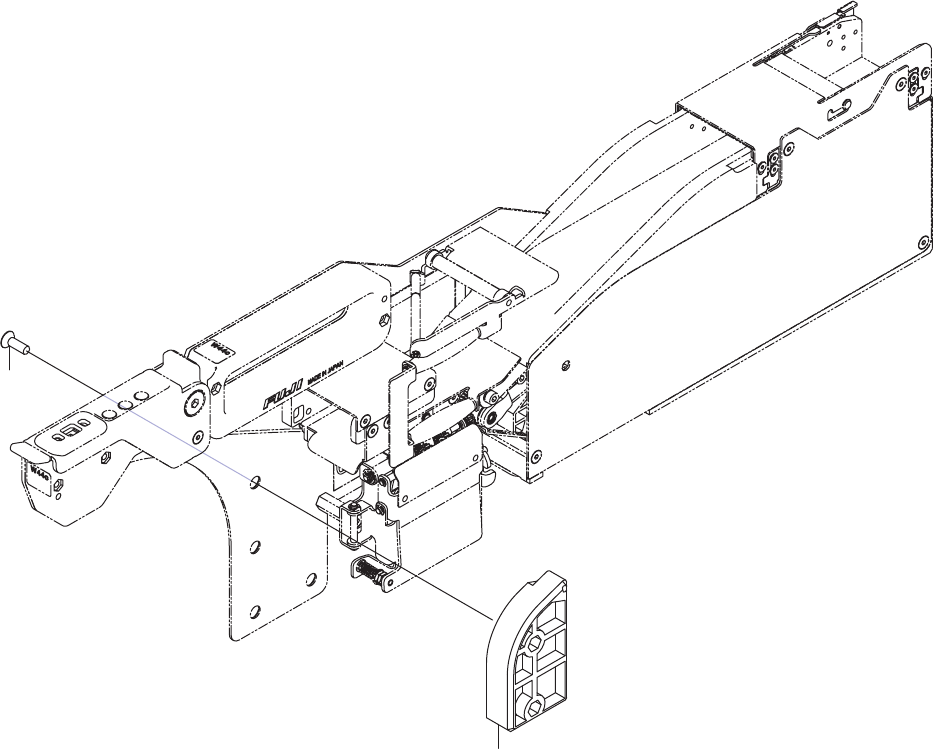

PARTS for BUCKET TYPE REEL HOLDER_W44c
