PARTS for BUCKET TYPE REEL HOLDER_W88
バケットタイプリールホルダ専用部品_W88

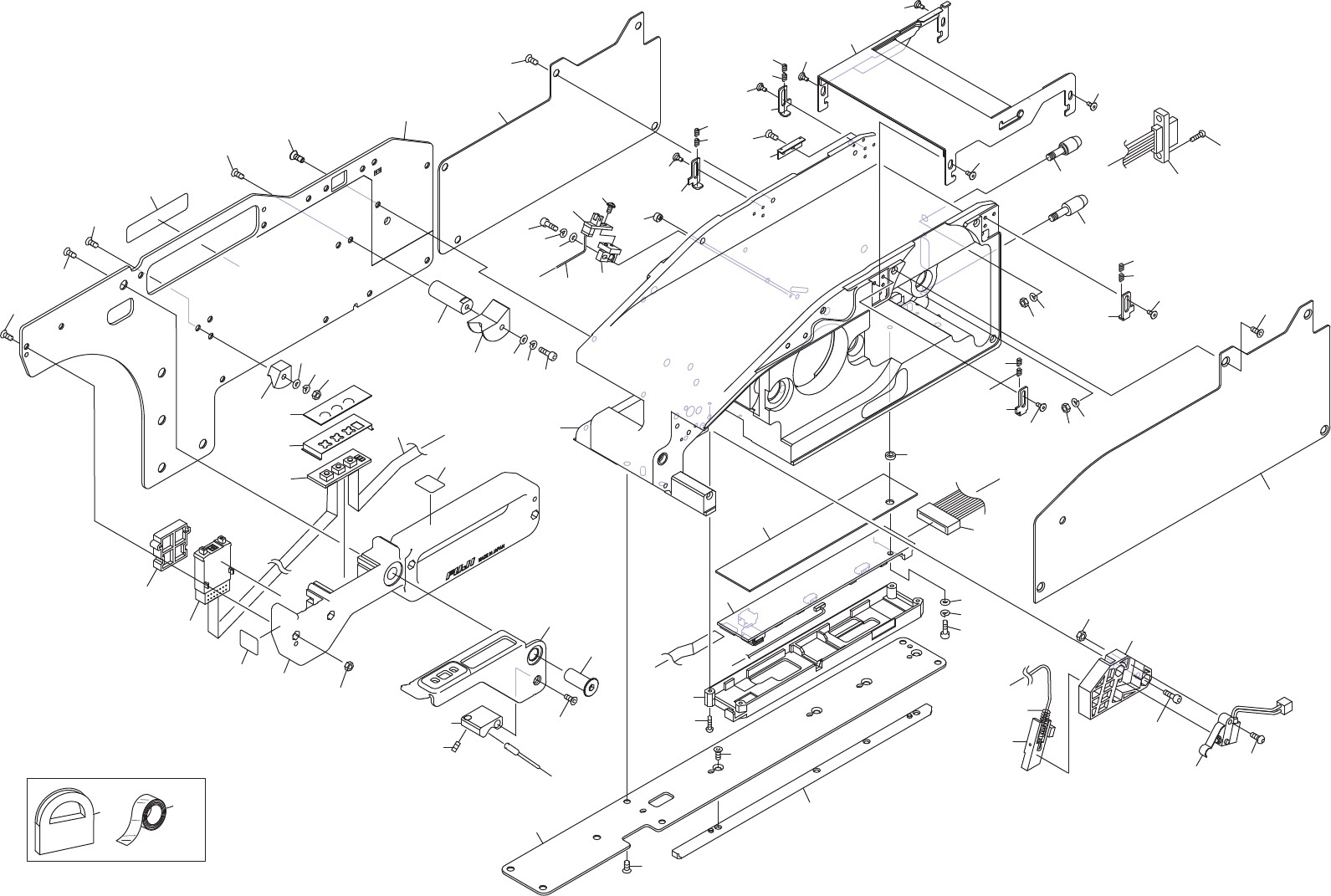

No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PH01324 1 GUIDE
ガイド
2 K70746 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010 (3ｶ ｼﾛ) SL-250ｼｮﾘ
177
PTS- FI FEEDER- 20
୧
㠃
ࢸ
࣮
ࣉ
15
mm x
20
mm
NW-5
10mm x 55mm
AA
BB
CC
DD
DD
AA
BB
CC
1
5
55
56
6
7
11
9
10
48
12
13
15
16
17
18
21
64
67
24
25
62
27
28
29
29
32
32
63
32
30
33
34
3
47
24
45
46
49
50
51
67
4
76
72
73
75
68
69
14
66
28
65
80
79
35
38
37
2
43
77
61
82
58
57
42
28
28
22
23
19
20
71
54
31
31.1
31.1
31
31.1
31
36
44
70
32
30
31.1
31
74
84
83
81
85
86
88
89
87
8
ࣇ࣮ࢲ:
FEEDER W104 1/3
AA4EN35
178
PTS- FI FEEDER- 20
FEEDER W104 1/3
フィーダ W104 1/3
AA4EN35
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA4EA04 1 BODY
本体
2 2MDLFC001000 1 COVER
カバー
3 K65003 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
4 2MDLFC001100 1 COVER
カバー
5 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
6 2MDLFE003601 1 PLATE
プレート
7 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
8 2ADLFB000900 1 GUIDE
ガイド
9 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
10 2MDLFC013700 1 COVER
カバー
11 K5175Y 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X010(ｽﾃﾝﾚｽ)
12 2AGKFB001301 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1203E0F
13 PS00935 1 SHEET
シート
14 S62732 1 SPACER
スペーサ
EM-2-A
15 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
16 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
17 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
18 PM03958 1 PIN, ECCENTRIC
ピン 偏心
19 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
20 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
21 PM03967 1 PIN, ECCENTRIC
ピン 偏心
22 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
23 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
24 RH02473 1 HARNESS
ハーネス
25 K51757 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X006(ｽﾃﾝﾚｽ)
27 AA4EB06 1 GUIDE, TAPE
ガイド テープ
28 PM03557 4 PIN
ピン
29 2MDLFC017400 2 BKT
ＢＫＴ
30 2MDLFC017500 2 BKT
ＢＫＴ
31 PZ22662 4 SPRING
スプリング
31.1 PZ22671 4 SPRING
スプリング
32 PM03557 8 PIN
ピン
33 PM64632 1 BLOCK, REFERENCE
ブロック 基準
34 K5170C 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(3ｶｼﾛ)
35 2ADLFB008101 1 CLAMPER
クランパ
36 PZ02321 1 SPRING
スプリング
37 PH01500 1 BKT, CLAMP
ＢＫＴ クランプ
38 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
42 PZ02395 1 SW, MICRO
ＳＷ マイクロ
43 K70747 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008 (3ｶ ｼﾛ) SL-250ｼｮﾘ
44 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
45 AA68303 1 BKT, SENSOR
ＢＫＴ センサ
46 H5425N 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
47 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
48 W60602 1 WASHER, FLAT
ワッシャ 平
1W-2X0.3X5.0 (3ｶ ｼﾛ)
49 PM05944 1 PIN, ECCENTRIC
ピン 偏心
50 XK04740 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1204B0F
51 K51989 1 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02X005 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
54 RH02461 1 HARNESS
ハーネス
55 PB72045 1 PLATE, REAR
プレート リヤー
56 K69487 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ) SL-250ｼｮﾘ
179
PTS- FI FEEDER- 20
