1 2 ࣂࢣࢵࢺࢱࣉ࣮ࣜࣝ࣍ࣝࢲᑓ⏝㒊ရB:I PARTS for BUCKET TYPE REEL HOLDER_W04f 2 6 P TS - FI FE E D E R - 2 0
REEL HOLDER W04b,W04f 7inch
リール ホルダ W04b,W04f 7インチ
AA7ZM17
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA7ZM17 1 HOLDER, REEL
ホルダ リール
2 PM048F1 1 SLIDER
スライダ
3 PT01740 2 STOPPER
ストッパ
4 PH01437 1 SLIDER
スライダ
5 PP02254 1 PLATE, RETAINING
プレート 押え
6 K73840 4 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X008(3ｶ ｼﾛ)
7 N61648 4 NUT, HEX
ナット 六角
M02 2ｼｭ(3ｶ ｼﾛ)
8 PP02241 1 JAW
爪
9 PZ27731 1 SPRING
スプリング
10 PM00KH2 3 PIN
ピン
11 PP02161 1 PLATE, SIDE
プレート サイド
12 PX08540 1 SEAL
シール
13 PJ22792 1 ROLLER
ローラ
13.1 H4445D 1 BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14 PM0D3X1 1 PIN
ピン
15 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
16 PB02KZ5 1 PLATE, SIDE
プレート サイド
17 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
18 PH01492 2 ROLLER
ローラ
19 PM97983 2 PIN
ピン
20 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
21 PH01416 1 ARM
アーム
22 PZ34281 1 SPRING, TORSION
スプリング ネジリ
23 PM04LS3 1 PIN, PIVOT
ピン 支点
24 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
25 PH01424 1 BKT, SLIDE
ＢＫＴ スライド
26 N61955 2 NUT, HEX
ナット 六角
M04 2ｼｭ(3ｶｼﾛ)
31 2MDLFA159400 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
32 PX09171 4 SEAL, BAR CODE
シール バーコード
W04b, unit serial number
33 2MDLFA067300 4 SEAL, BAR CODE
シール バーコード
W04f, unit serial number
25
PTS- FI FEEDER- 20
1
2
ࣂࢣࢵࢺࢱࣉ࣮ࣜࣝ࣍ࣝࢲᑓ⏝㒊ရB:I
PARTS for BUCKET TYPE REEL HOLDER_W04f
26
PTS- FI FEEDER- 20

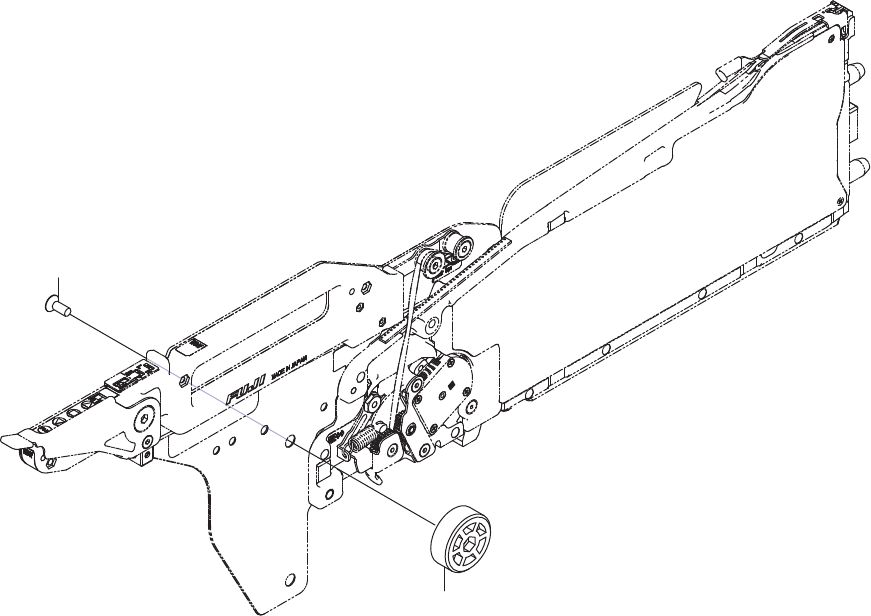

PARTS for BUCKET TYPE REEL HOLDER_W04f
バケットタイプリールホルダ専用部品_W04f
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PH01315 1 ROLLER
ローラ
2 K70746 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010 (3ｶ ｼﾛ) SL-250ｼｮﾘ
27
