PTS-FIFEEDER-20 - 第45页
REEL HOLDER (SW ING TYPE) W 08f 7inch リール ホル ダ (ス イング タイ プ) W0 8f 7イ ンチ No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰ ﾄﾞ番号 個数 品名 規格 備考 1 2ADLFA034 310 1 HOLDER, RE EL ホルダ リール 2 PM048F1 1 SLIDER…
7
11
3
2
6
5
3
8
4
9
1
17
12
18
19
10
13
13
13
13
15
16
16
16
16
20
20
20
21
14
28
29
29
30
32
33
34
35
25
26
26
42
42
42
43
43
࣮ࣜࣝ࣍ࣝࢲࢫࣥࢢࢱࣉ:Iࣥࢳ

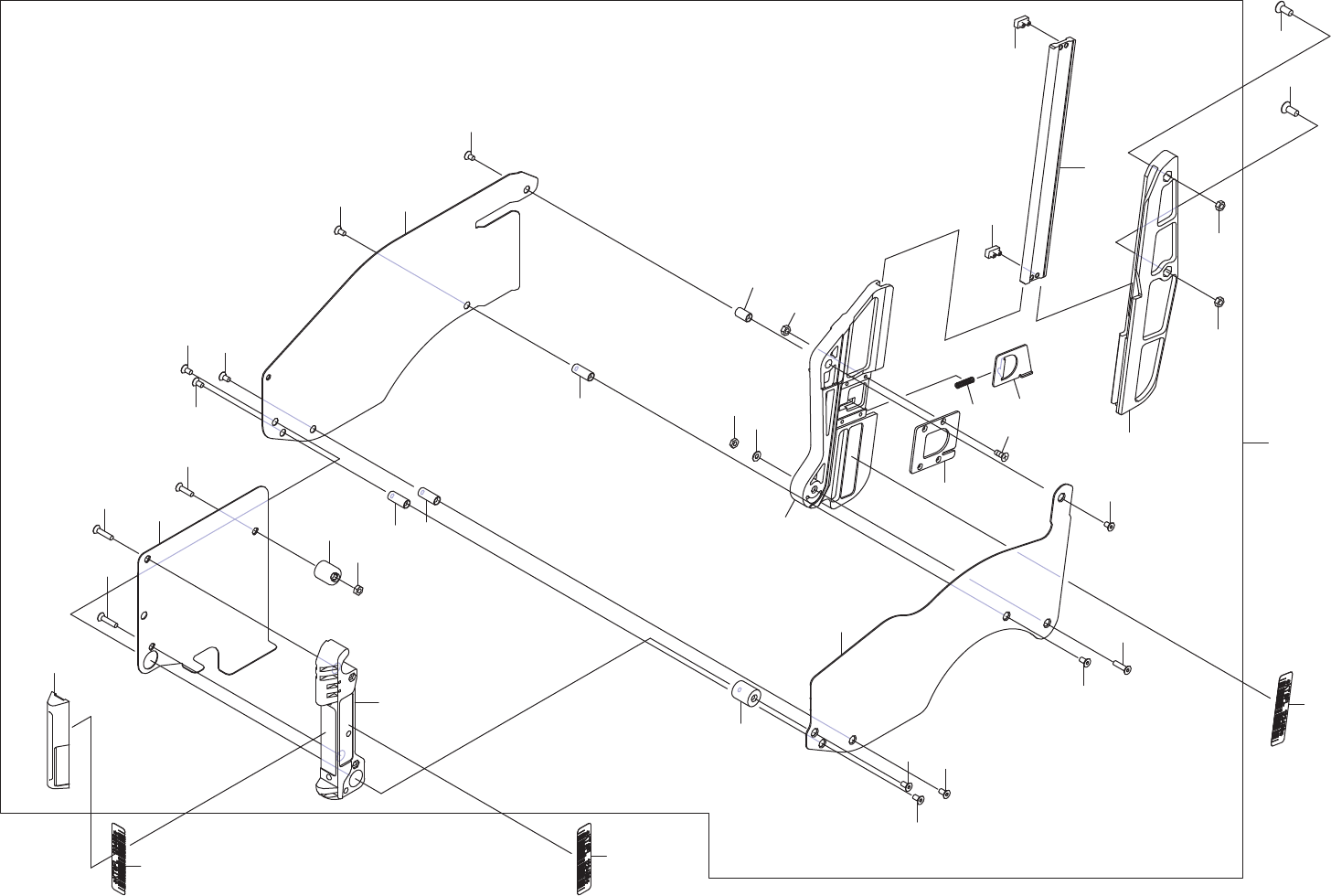

REEL HOLDER (SWING TYPE) W08f 7inch
44
PTS- FI FEEDER- 20
REEL HOLDER (SWING TYPE) W08f 7inch
リール ホルダ (スイングタイプ) W08f 7インチ
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2ADLFA034310 1 HOLDER, REEL
ホルダ リール
2 PM048F1 1 SLIDER
スライダ
3 PT01740 2 STOPPER
ストッパ
4 2MDLFA033002 1 SLIDER
スライダ
5 PP02254 1 PLATE, RETAINING
プレート 押え
6 K73840 4 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X008(3ｶ ｼﾛ)
7 N61648 4 NUT, HEX
ナット 六角
M02 2ｼｭ(3ｶ ｼﾛ)
8 PP02241 1 JAW
爪
9 PZ27731 1 SPRING
スプリング
10 2MDLFA031200 1 PIN
ピン
11 2MDLFA309302 1 PLATE, SIDE
プレート サイド
12 2MDLFA325701 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
13 2MDLFA325801 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
14 2MDLFA309203 1 PLATE, SIDE
プレート サイド
15 2MDLFA325701 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
16 2MDLFA325801 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
17 2MDLFA325900 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
18 N1079W 1 NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
19 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
20 PM97983 3 PIN
ピン
21 2MDLFA294201 1 PIN, PIVOT
ピン 支点
25 PH01424 1 BKT, SLIDE
ＢＫＴ スライド
26 N61955 2 NUT, HEX
ナット 六角
M04 2ｼｭ(3ｶｼﾛ)
28 2MDLFA342000 1 PLATE
プレート
29 2MDLFA326000 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
30 2MDLFA309505 1 PIN
ピン
32 2MDLFA325900 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
33 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
34 2MDLFA309604 1 BKT, PIVOT
ＢＫＴ 支点
35 2MDLFA306402 1 COVER, SEAL
カバー シール
42 2MDLFA067400 3 SEAL, BAR CODE
シール バーコード
W08f, unit serial number
43 K70746 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X010 (3ｶ ｼﾛ) SL-250ｼｮﾘ
45
PTS- FI FEEDER- 20
11
2
4
13
15
16
16
8
14
5
9
17
18
21
10
6
21
18
22
22
1
23
23
࣮ࣜࣝ࣍ࣝࢲ:F:Iࣥࢳ

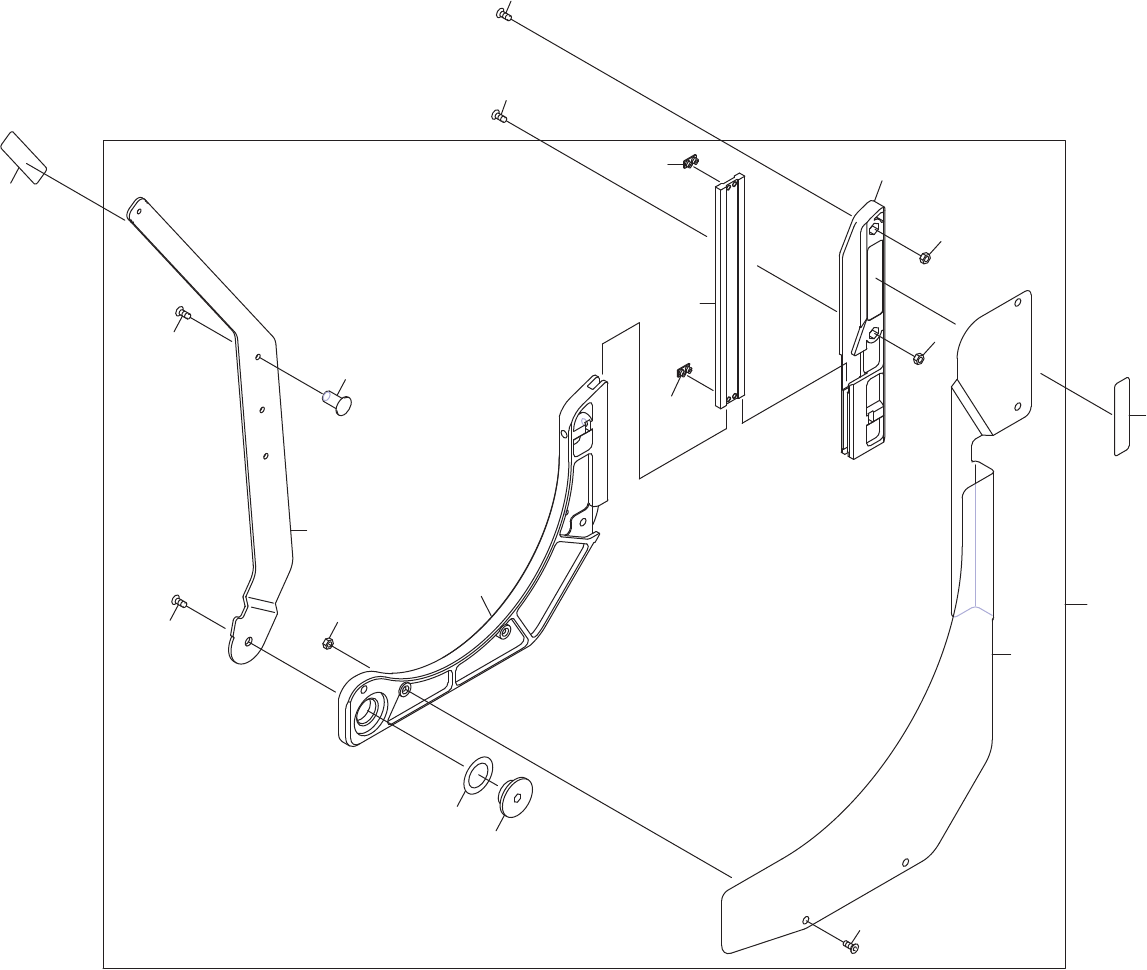

REEL HOLDER W08c,W08f 13inch
AA1KA15
46
PTS- FI FEEDER- 20
