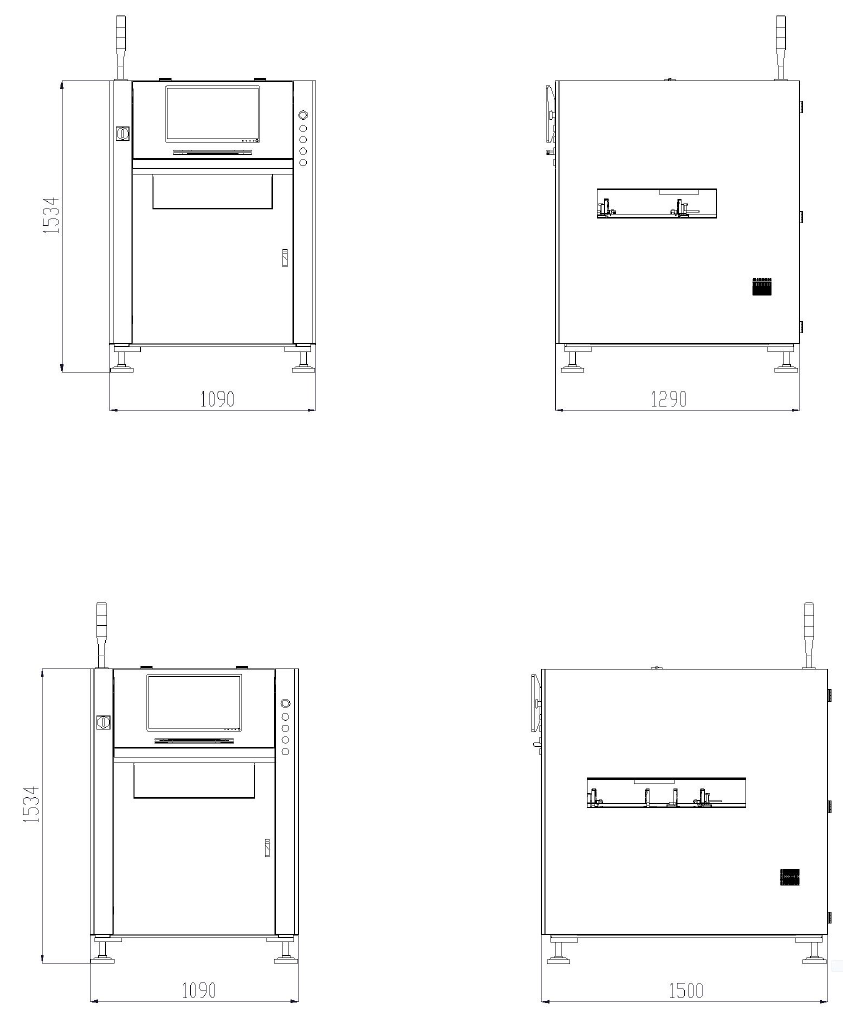

ALI 外形尺寸： ALI-D 外形尺寸 ：
机器特性
高清彩色全局曝光数字相机速度提升 30% 高景深远心镜头，可测高元件侧面焊点
支持 smt 炉前，炉后以及 dip 工位的检测 支持 0201，以及 01005 封装的元件检测
CAD 数据导入，自动链接元件库，自动抽色 真正的不停机离线编程以及程序更新
MES 数据对接，实现智能化工厂 支持多线体集中管理与远程服务
--------------------------------------------------------------------------------------------------------------------------------
全局曝光相机+远心镜头
全局曝光相机拥有比卷帘相机
更快的曝光时间，不仅消除了
卷帘相机的拖影现象，速度更
是提升了 30%以上！
远心镜头解决了广角镜头图像
畸变的问题，可从容应对高元
件侧面焊盘的检测。并且在直
线型测试，偏转角度测试，距
离测试上，有更精准的效果。
---------------------------------------------------------------------------------------------------------------------------------
板弯补偿
板在过炉时，由于板上各种类型的元件吸收热量的差异，导致板受热不均匀，导致板存在一
定程度的变形。CAD 坐标与过炉后的板，元件位置无法对应准确。板弯补偿后，坐标与元件
对应位置准确。
广角镜头
远心镜头
基准点定位+焊盘定位+本体定位
业界最强的定位方式，轻松应对各种变形严重的板，尤其适用于软板，以及服务器主板
等产品。
-----------------------------------------------------------------------------------------------------------------------------
全面的焊盘不良检测
将焊盘划分成多个区域，每个区域都
有良品与不良品的特征差异，设定相
应的检测标准去测量。
-----------------------------------------------------------------------------------------------------------------------------
兼容各种形状的焊盘
波峰焊算法支持多种
形状的焊盘，定位更
准确。
---------------------------------------------------------------------------------------------------------------------------------
离线编程系统与控制中心
真正的离线编程，
不停机调试更新程序。 离线编程电脑/远程中心
集中管理，一人多机，
通过远程网络，更可实现
远程服务与调机。
焊盘+本体定位
开焊
良品
方形焊盘
圆形焊盘
椭圆形焊盘
1
2
N
ALI 外形尺寸：
ALI-D 外形尺寸：
