3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 12 Copyright by Sinic-Tek Vision Technology Co., Ltd.

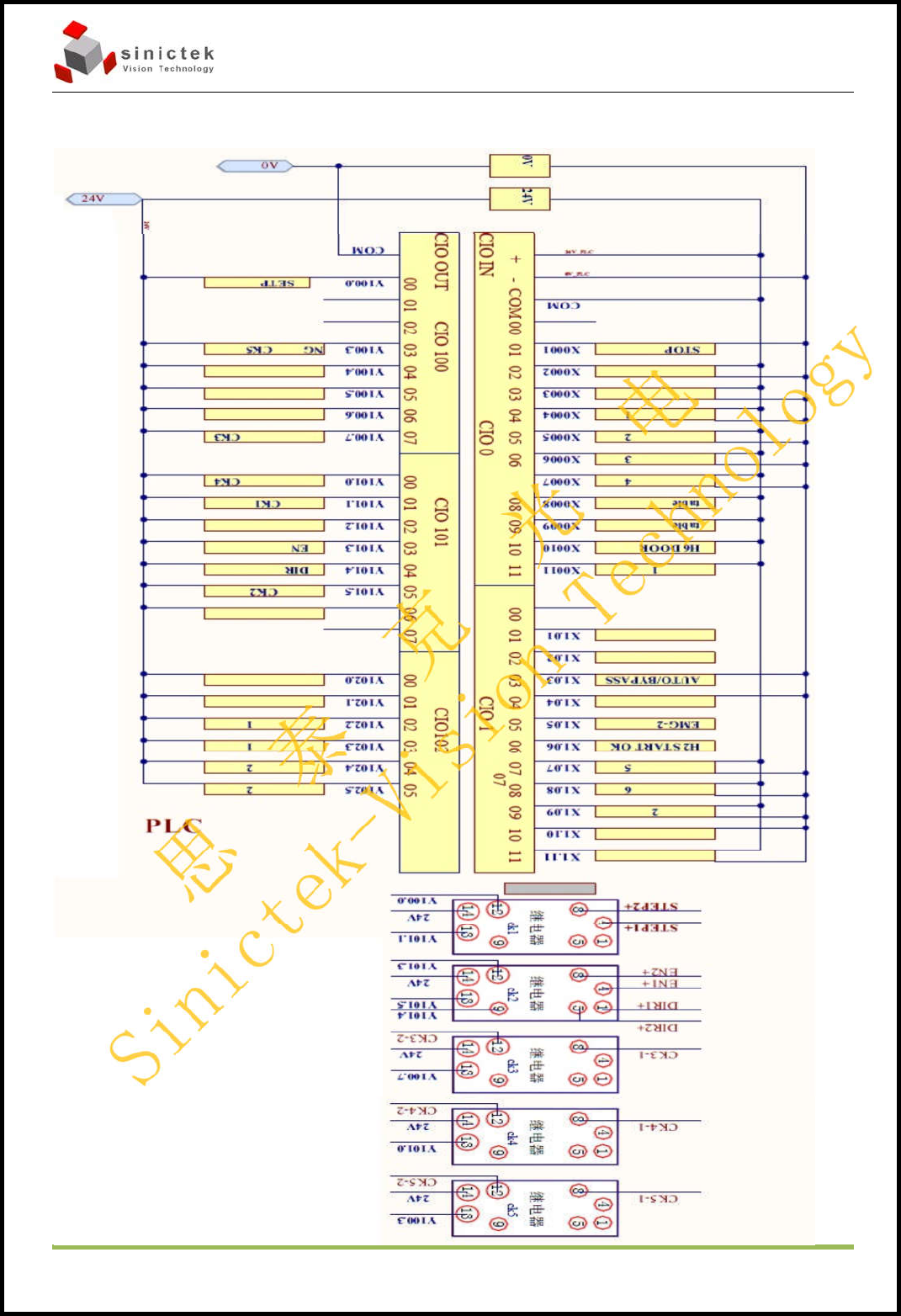

3.5PLC 接线图
3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 13 Copyright by Sinic-Tek Vision Technology Co., Ltd.

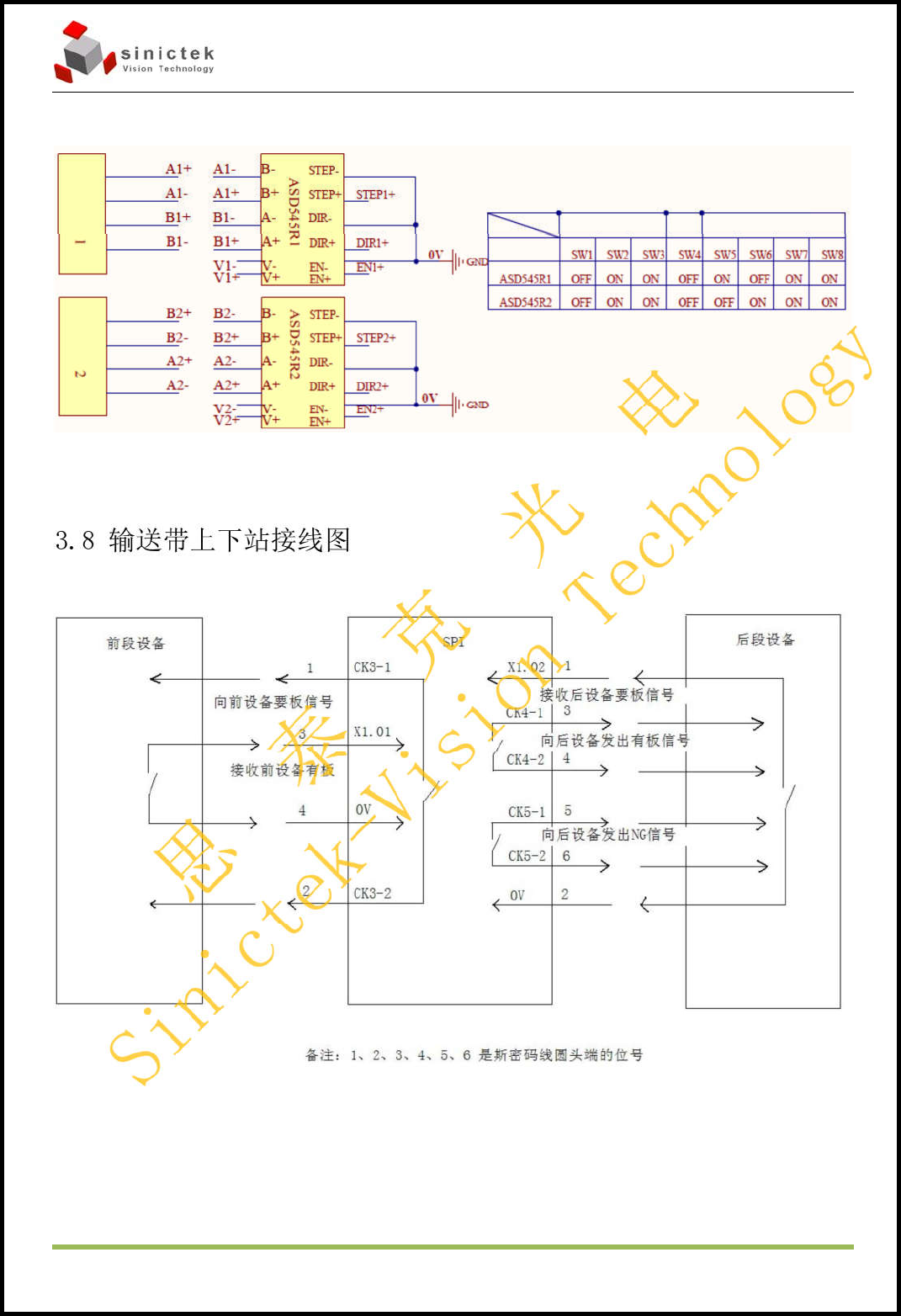

3.6输送带步进接线图
3.8输送带上下站接线图
3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 14 Copyright by Sinic-Tek Vision Technology Co., Ltd.

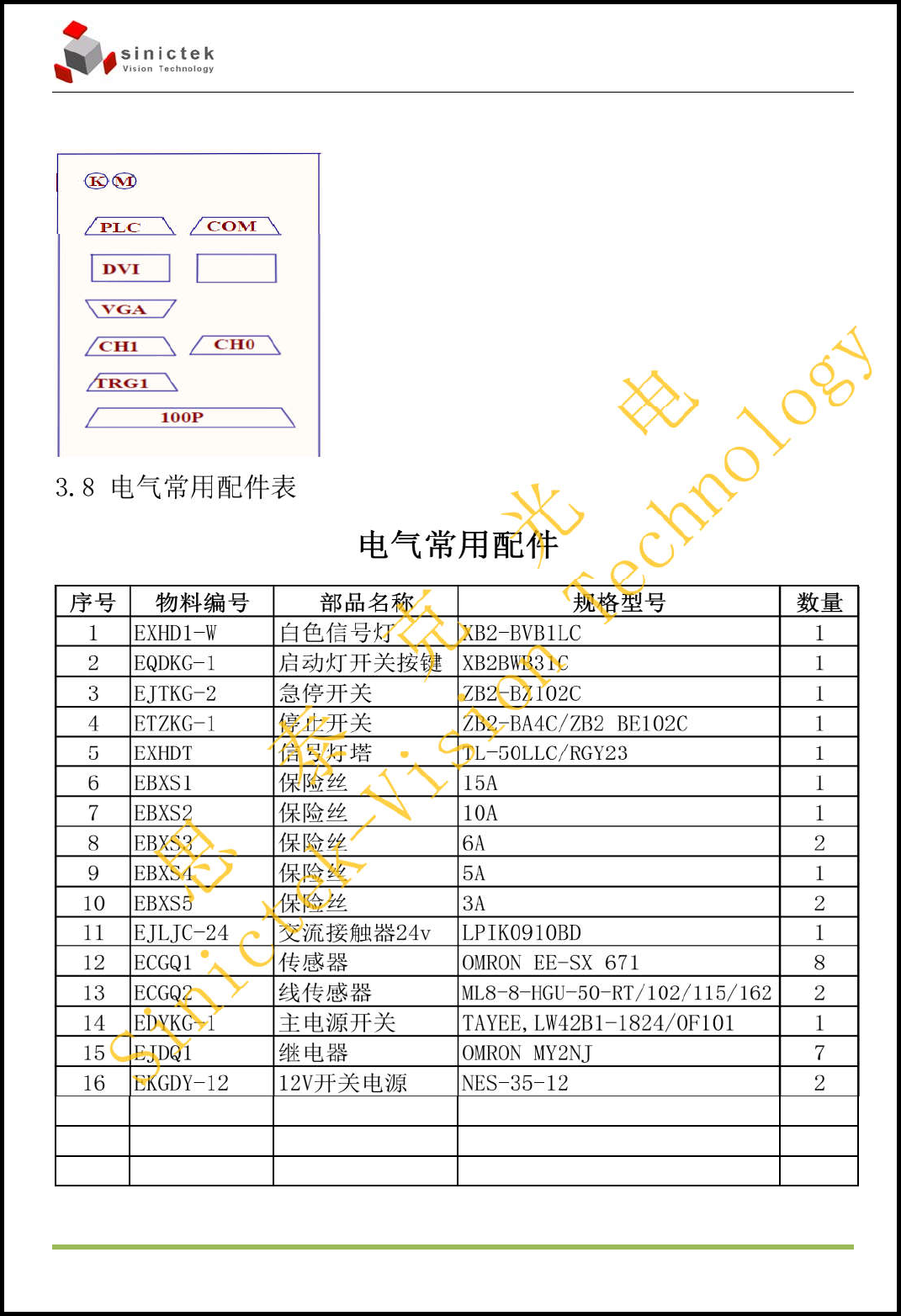

3.9电脑接线图
3.8电气常用配件表
1 EXHD1-W 白色信号灯 XB2-BVB1LC 1
2 EQDKG-1 启动灯开关按键 XB2BWB31C 1
3 EJTKG-2 急停开关 ZB2-BZ102C 1
4 ETZKG-1 停止开关 ZB2-BA4C/ZB2BE102C 1
5 EXHDT 信号灯塔 TL-50LLC/RGY23 1
6 EBXS1 保险丝 15A 1
7 EBXS2 保险丝 10A 1
8 EBXS3 保险丝 6A 2
9 EBXS4 保险丝 5A 1
10 EBXS5 保险丝 3A 2
11 EJLJC-24 交流接触器24v LPIK0910BD 1
12 ECGQ1 传感器 OMRONEE-SX671 8
13 ECGQ2 线传感器
ML8-8-HGU-50-RT/102/115/162
2
14 EDYKG-1 主电源开关 TAYEE,LW42B1-1824/OF101 1
15 EJDQ1 继电器 OMRONMY2NJ 7
16 EKGDY-12 12V开关电源 NES-35-12 2
17 EKGDY-24-1 24V开关电源 NES-100-24 1
18 EKGDY-24-2 24V开关电源 NES-150-24 1
19 EKGDY-9 9V开关电源 NES-100-9 1
