3DSPI 结构、电气手册 思泰克光电科技有限公司 P age 6 Copyright by Sinic-T ek V ision T echnol ogy Co., L td. 1.4输送带结构 1.4.1顶块机构
3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 5 Copyright by Sinic-Tek Vision Technology Co., Ltd.

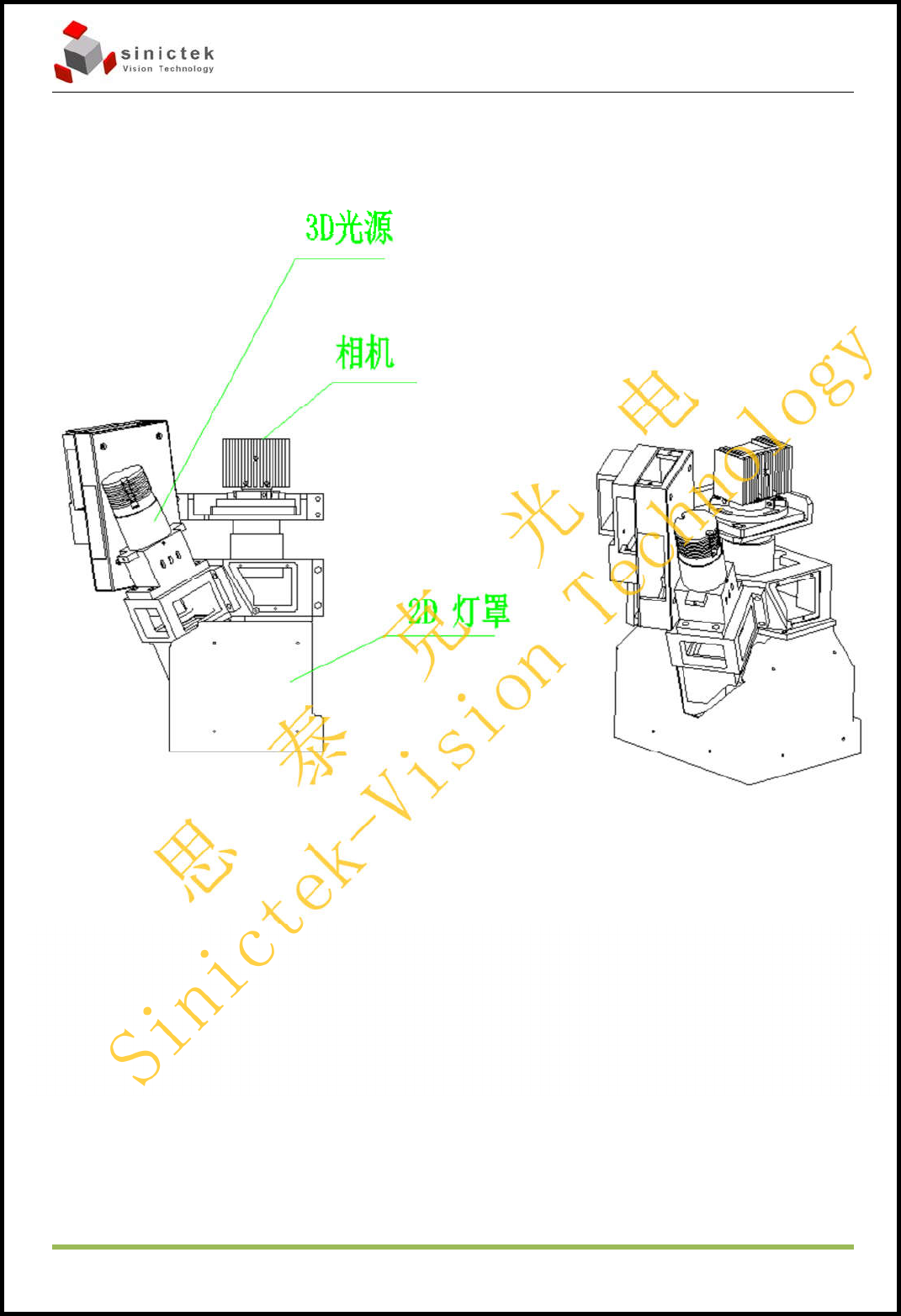

1.3头部结构
3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 6 Copyright by Sinic-Tek Vision Technology Co., Ltd.

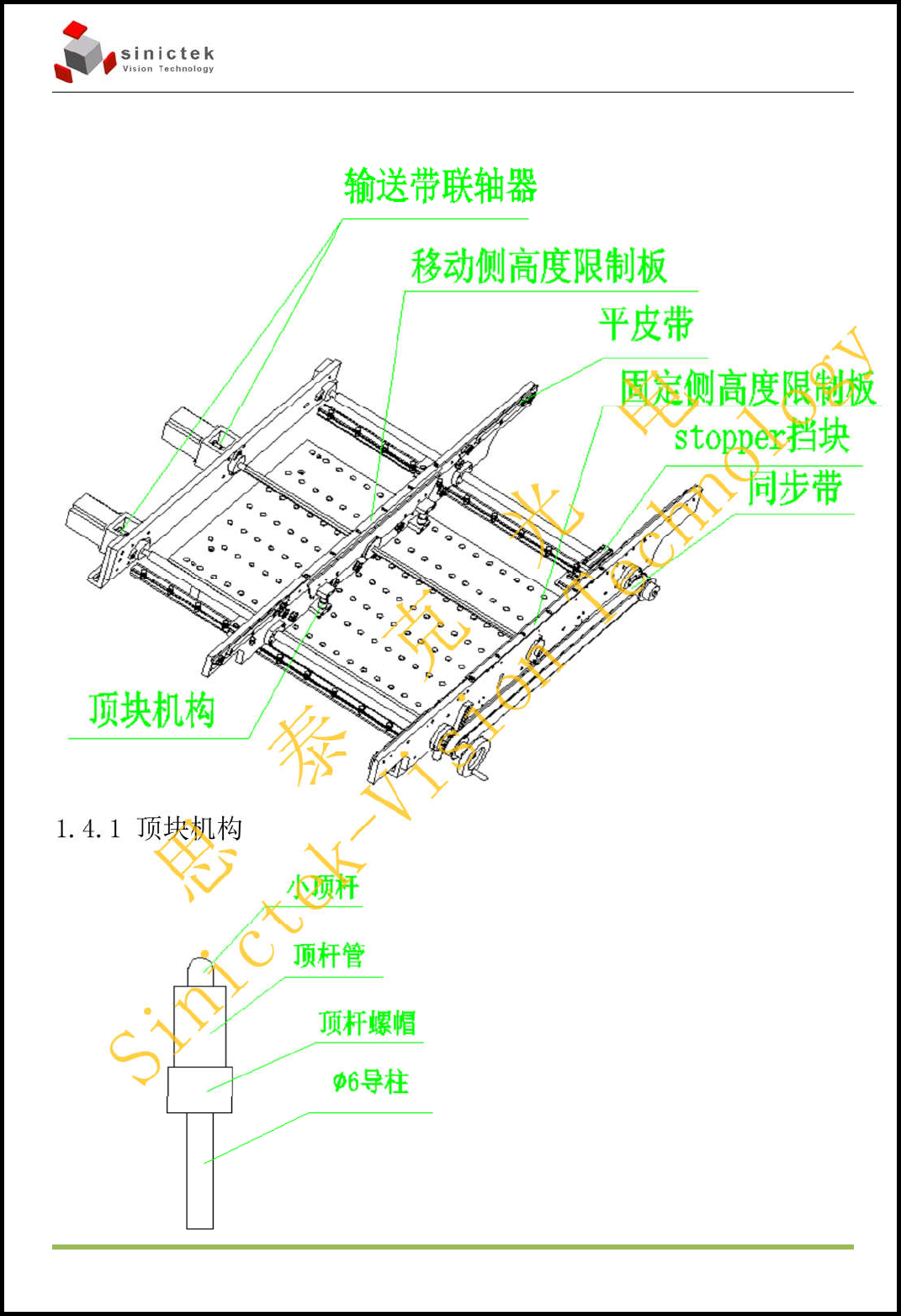

1.4输送带结构
1.4.1顶块机构
3DSPI 结构、电气手册
思泰克光电科技有限公司
Page 7 Copyright by Sinic-Tek Vision Technology Co., Ltd.
1.5结构常用配件表
物料编号 零件名称 规格 数量
I510-0029
移动侧高度限制板
45#钢，表面发黑
1
I510-0030
固定侧高度限制板
45#钢，表面发黑
1
I510-0048
stopper挡块
45#钢，表面发黑
1
BZJ-LZQD26-2
输送带联轴器
LK5-C26-0810
2
BZJ-PPD2200*3*1.5
平皮带
2200*3*1.5
2
BZJ-S5M-1295-15
同步带
S5M-1295-15
1
I510-0059
小顶杆
45#钢，表面镀黑铬
4
I510-0057
顶杆管
黄铜
4
I510-0058
顶杆螺帽
黄铜
4
I510-0052
￠6导柱
钢，表面镀铬
4
BZJ-LZQD44
X轴联轴器
LK5-C44-1219
1
BZJ-LZQD34
Y轴联轴器
LK5-C34-1014
1
BZJ-LZQD26-1
Z轴联轴器
LK5-C26-0608
1
输送带机
构
顶杆机构
XYZ轴机构
