VM-101 2018.0520 - 24 - ■ 12/ 16 mm 编带 供料器 带压盖交换的请求器 在 VM101 里被使用时、 12/16mm 编带供料器的带压盖、明示以下的 吸附位置的线的颜色应变为蓝色。 在客户您所持有的 12/ 16 mm 编带供料器 里、针对以下的线的颜色显示为红色的机器进行免费带压盖的交 换， 因此当订购 VM101 时，请 一并通知我们。 变更前：红 变更后：蓝
VM-101 2018.0520
- 23 -
4.3 供给部的构成
■ 智能编带供料器
根据有无接头传感器(元件的追踪管理等为目的，拼接位置的检测传感器)，可将编带供料器分为 2 种类型，
根据编带宽有下表所示的种类。
进给间距根据生产数据可以自动设定。
供料器种类 类型
安装
间距
编带槽
最大深度
卷盘
直径
※1
最多安装
数量
进给间距 (1 间距 = 4 mm)
0.25 0.5
123456 7 8 9 10 11121314
4 mm 薄型单式编带供料器
※2
(无接头检测传感器)
塑料
10.5 mm
0.5 mm 小 80
●
1 mm
8 mm 薄型单式编带供料器
※2
纸
/
塑料 3 mm
小
80
●
1 mm
● ●
大 40
8 mm 双式编带供料器
※3
21 mm
小
80
●
1 mm
● ●
大 40
8 mm 双式编带供料器(0402 用)
※3
小 80
● ●
大 40
12/ 16 mm
编带供料器
※6
12 mm
塑料
21 mm 15 mm
小
40
● ● ● ●
大
16 mm 大 40
※4
24/ 32 mm 编带供料器
42 mm
26 mm
※
5
大
20
● ● ● ● ● ● ● ●
44/ 56 mm 编带供料器 63 mm 12 ● ● ● ● ● ● ● ● ● ● ● ● ●
72 mm 编带供料器
84 mm
15 mm
10
● ● ● ● ● ● ● ● ● ● ● ● ●
21 mm
88 mm 编带供料器
(有接头检测传感器)
105 mm
21 mm
8
● ● ● ● ● ● ● ● ● ● ● ● ●
104 mm 编带供料器
(有接头检测传感器)
126 mm 6
● ● ● ● ● ● ● ● ● ● ● ● ●
※1 小卷盘: φ178 mm，大卷盘: φ178 mm ~φ382 mm
※2 安装薄型供料器时，每个供料器槽需要「薄型供料器用附件」。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※3 在 8 mm 双式编带供料器上能够设置 2 个小卷盘。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※4 根据卷盘的宽度，最多安装数量有可能减少。
※5
超过元件压花深度
21 mm
时，需要进行切割单元的改造。
(
个别规格
)
改造后的对应压花深度
: Max. 25 mm
※6 作为与 NPM-W2S 对应, 12/ 16 mm 供料器标准变更。
因此，根据客户的购入时间，关于 12/ 16 mm 供料器，请按照如下方式交换带压盖。
Remarks
使用
8 mm
塑料编带时，可对应的编带槽最大深度为
3 mm
。
使用供料器附带的「纸
/
编带共用区块」时，对应的编带槽深度会限制在
1.2 mm
以下。
使用
12 mm/ 16 mm
塑料编带时，可对应的编带槽最大深度为
15 mm
。
使用的编带宽度较窄时，为了防止编带脱落，需要调整供料器槽的宽窄度。
这种情况下，对应的编带槽深度会限制在
13 mm
以下。详细请与本公司联络。
VM-101 2018.0520
- 24 -
■ 12/ 16 mm编带供料器 带压盖交换的请求器
在
VM101
里被使用时、
12/16mm
编带供料器的带压盖、明示以下的吸附位置的线的颜色应变为蓝色。
在客户您所持有的12/ 16 mm编带供料器里、针对以下的线的颜色显示为红色的机器进行免费带压盖的交换，
因此当订购VM101时，请一并通知我们。
变更前：红
变更后：蓝
VM-101 2018.0520
- 25 -
■ 自动供料器
※
此供料器为可实现编带元件自动安装的薄型供料器。
将元件
(
编带
)
插入后按下进给按键即可完成元件安装，大幅缩短了准备作业时间。
(
每卷盘约
30s
⇒约
15s)
在生产中，预先插入下一元件编带，检测出上一元件编带末端后自动供给下一元件。
因为不需要编带拼接作业，可以防止编带拼接错误造成设备停机。
也可以对应被剪切的较短的编带元件
(120 mm
以上
)
。
※ 不对应塑料编带。

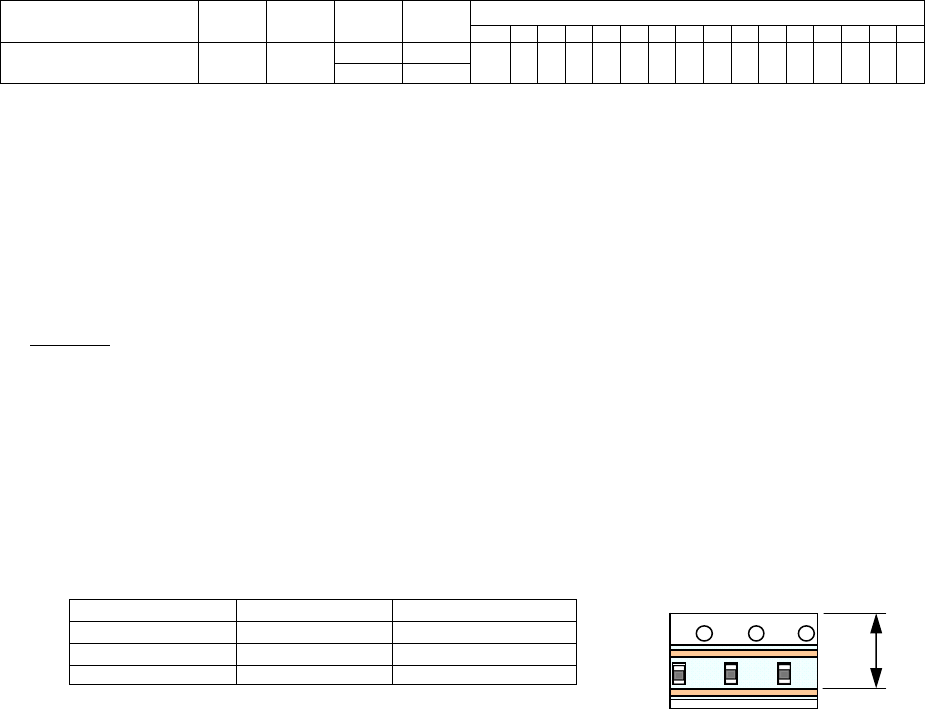

供料器种类 类型 安装间距
卷盘
直径
最多安装
数量
进给间距 (1 间距 = 4 mm)
0.25 0.5
123456789 10 11 12 13 14
8 mm 薄型自动供料器 F
※1※2※3
紙
10.5 mm
小 80
●
1 mm
● ●
大 40
※1 安装自动供料器时，每个供料器槽需要「自动供料器用附件」。
※2 如想使用 IFCU 检查自动供料器，请另行咨询。
※3 为更好发挥自动供料器的功能，推荐在每个自动供料器上安装 2 卷编带。一卷先供，一卷后供。
此时自动供料器的最多可搭载编带数量为：
【固定供给部(卷盘支架 40 卷盘对应)规格】
小卷盘 40 卷 (先供元件 40 卷，后供元件 40 卷)
大卷盘 20 卷 (先供元件 20 卷，后供元件 20 卷)
【固定供给部(卷盘支架 20 卷盘对应)规格】
小・大卷盘都是 20 卷（先供元件 20 卷、后供元件 20 卷）
如想增加搭载数量，请另行咨询。
限制事项
此自动供料器不对应下列卷盘及使用方法。
1. 编带末端被胶带等粘贴固定在卷盘上。
（卷盘与编带如果不易分离，切断编带末端后即可对应）
2. 经过拼接处理后的编带。
3. 从最后的元件到编带终端为止的距离为
280 mm 以下的编带规格时，无制约。
超过 280 mm 到 680 mm 以下的编带规格时，可以通过机器的设定来应对。
是超过 680 mm 的编带规格时，会成为缺元件错误。
4. 封盖带的粘贴规格不能满足以下条件时
编带导向种类 对象元件 L长度(mm)
编带导向 B
1005
6.00mm 以上
编带导向 C
1608
6.30mm 以上
L 尺寸不符合上表中所示条件时 (L 尺寸较短) 时，可能会发生剥离错误。
※2012 用，3216 用编带导向，请另行咨询。
5. 编带末端形状为斜切时，新旧编带可能不能自动替换。
6. 编带长度
能使用的编带长度为 120 mm 以上的编带。
根据编带长度的不同，插入口和能使用的功能如下。
・编带长度为 120 mm 以上、未满 500 mm 时
编带要从专用的短编带插入口插入。
但此时不能使用自动送带、替换、以及元件校对功能。
・编带的长度为 500 mm 以上时
编带要从供料器后部的编带插入口插入。
此时能使用自动送带和替换的功能，但要使用元件校对功能时，需要卷盘。
7. 新旧编带的自动替换条件
以下情况不能对应自动替换。
・实装条件数据，「吸着错误停止」设定为 1 次，并且未输入元件剩余数量，
或者输入与实际剩余数量不符的数值时，不能对应自动替换。
Ｌ
