VM-101 2018.0520 - 83 - B-8 希望选择固定供给部用选购件。 Customer テーブル 卷盘箱 ・ 1 工作台需要 2 个。 ・ 每一个最多可收纳 20 个卷盘( 8 mm 小卷盘)。 ・ 「切割单元&卷盘支架」不可同时选择。 Customer テーブル 切割单元 & 卷盘支架 ・ 1 工作台需要 2 个。 ・ 每一个最多可收纳 12 个卷盘( 8 mm 小卷盘)。 ・ 「切割单元&卷盘…
VM-101 2018.0520
- 82 -
B-7

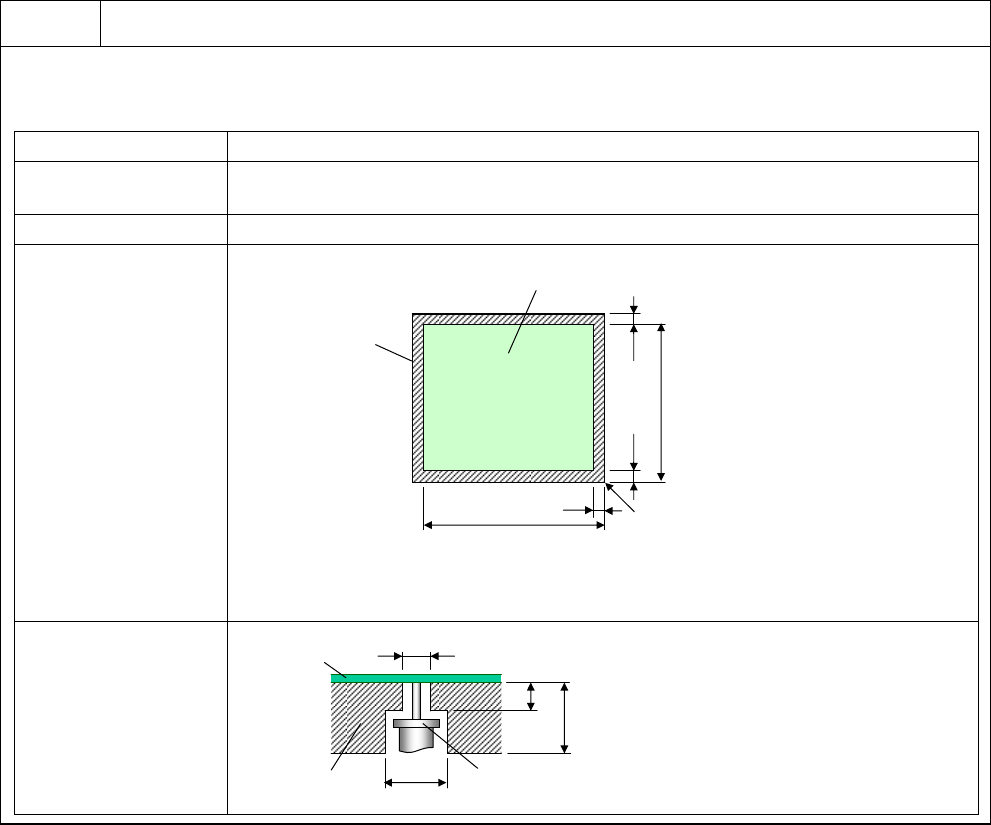

希望自动准备支撑销。
进行支撑销的自动更换时，有以下限制条件。
限制条件
项
目
内 容
可配置支撑销的
最小基板尺寸
L 50 × W 50 mm
销的配置间距
16 mm
以上
(X, Y
方向
)
销的配置区域
(
左
→
右流向
)
※
1
※1 右→左流向时，上述尺寸为左右对称。
※
2
可配置销
(
中心
)
的范围内，不包括图的外形线。
销的配置条件
请按照左边尺寸配置销的位置。
另外，请避开基板的空隙进行配置。
(单位: mm)
基板
支撑销
φ8
6
28
φ15
反面的元件等
基板外形
可配置销(中心)的范围
※2
基准
21
229
6
324
21
VM-101 2018.0520
- 83 -
B-8

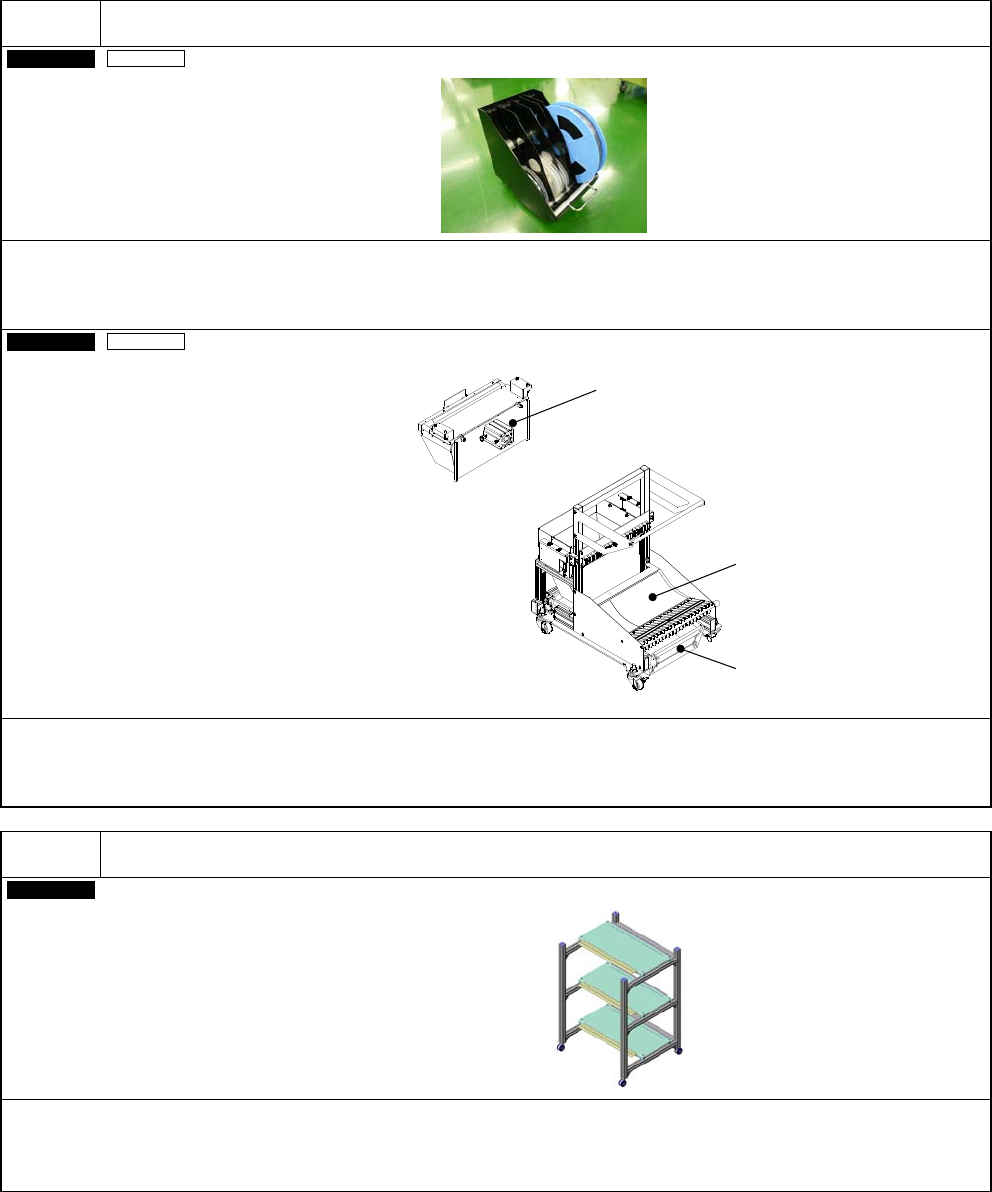

希望选择固定供给部用选购件。
Customer
テーブル
卷盘箱
・ 1 工作台需要 2 个。
・ 每一个最多可收纳 20 个卷盘( 8 mm 小卷盘)。
・ 「切割单元&卷盘支架」不可同时选择。
Customer
テーブル
切割单元 & 卷盘支架
・ 1 工作台需要 2 个。
・ 每一个最多可收纳 12 个卷盘( 8 mm 小卷盘)。
・ 「切割单元&卷盘支架」不可同时选择。
B-9
希望管理和保管编带供料器。
Customer
编带供料器台
这是智能编带供料器台。
比如，8 mm 双式编带供料器，最多可存储 90 站。
※ 有关薄型供料器的库存请另行咨询。(如果是安装在「薄型供料器附件」上的状态，可以存储。)
切割单元
空编带箱
卷盘支架
VM-101 2018.0520
- 84 -
B-10

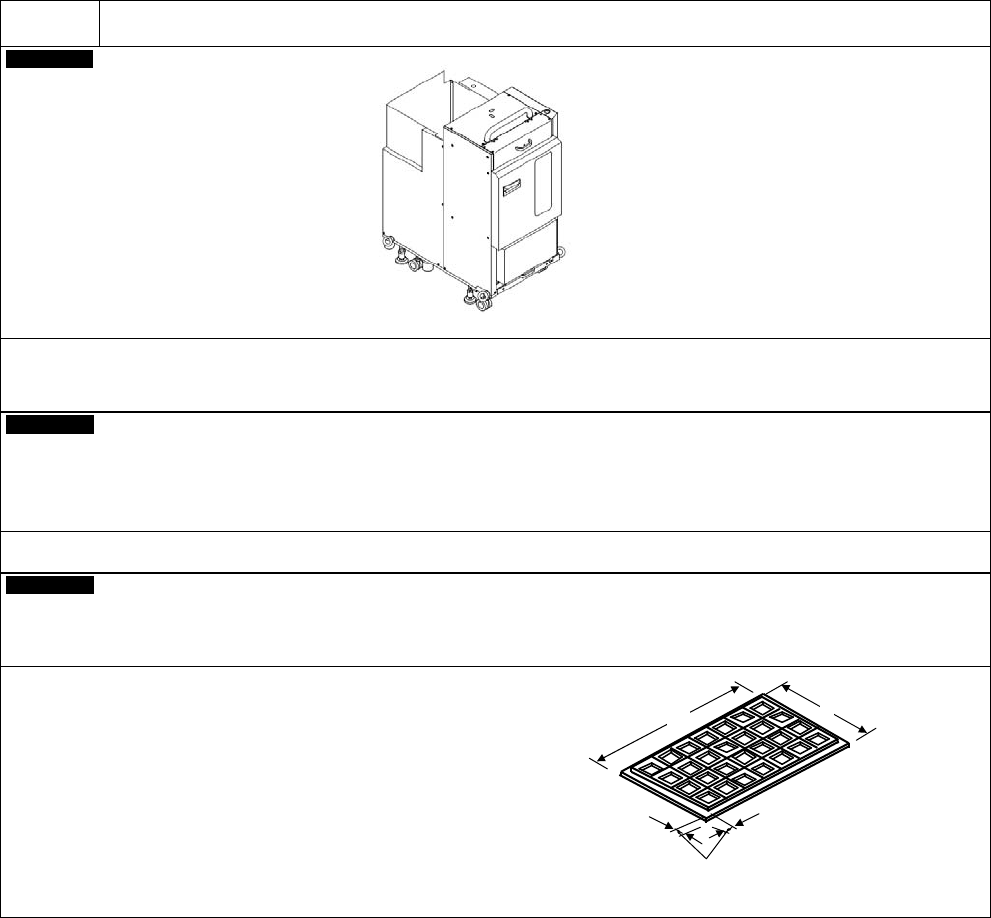

希望通过托盘供给元件进行贴装。
On-site
托盘供料器
主体是固定供给部规格时，则不能连接。
托盘供料器，与 NPM-D2/ D/ TT/ TT2/ W2/ W2S/ W, NPM 以及 AM100 都可以通用。(托盘供料器安装支架是各机种专用。)
Customer
追加多层托盘料箱
(15 mm
间距
× 10
层
)
追加托盘板
追加元件排出用托盘
需要时请选择追加。
Customer
真空成形托盘用板
真空成形托盘用板
(
磁铁固定型
)
使用真空成形托盘时请选择。
[
对应托盘尺寸
]
L × W = Max. 230 × 318 mm
标准附属品
・多层托盘箱: 2 个
・托盘板: 21 张
・元件排出用托盘: 1 张
15 mm
以下
(
磁铁固定型
: 10 mm
以下
)
W
