VM-101 2018.0520 - 87 - C-2 希望在传送带上整列排出 NG 元件。 Customer 工作台 元件排出传送带 元件对应尺寸 Max. W 42 × L 60 mm T = 1 mm ~ 10.5 mm 元件的形状 ① 水平面放置时， 在下面不可有超 0.3 mm 的空隙。 ② 与高度相比底面小等情 况，不易颠倒的形状。 在排出识别为 NG 元件时使用。 只对应轻量 8 吸嘴贴装头、 4 吸嘴贴装头 。 ( 在托…
VM-101 2018.0520
- 86 -
C-1
希望更换贴装头。
Customer
机器整体
预备
轻量
16
吸嘴贴装头
V2
预备
轻量
8
嘴贴装头
预备
4
吸嘴贴装头
・ 预备贴装头附属贴装头盒
・ 不附属吸嘴交换器、侧面照明，请在选购件中选择。
・ 轻量 16 吸嘴贴装头 V2、轻量 8 吸嘴贴装头，NPM-D3/ W2/ W2S, NPM-DX/ WX 可通用。
※上述以外的贴装头，VM101 不能使用。
Customer
机器整体
预备吸嘴更换器
(16 吸嘴贴装头用)
预备吸嘴更换器
(8 吸嘴贴装头用)
预备吸嘴更换器
(4 吸嘴贴装头用)
・ 是 NPM 系列专用。(4 吸嘴贴装头用与 NPM-D3/ D2/ D 的 2 吸嘴贴装头用是共通的。)
・ 4 吸嘴贴装头，不能使用在 NPM-DX/ WX 的 4 吸嘴贴装头用交换器。
On-site
机器整体
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3(
附带侧面照明
)
On-site
机器整体
预备侧面照明
・ BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
VM-101 2018.0520
- 87 -

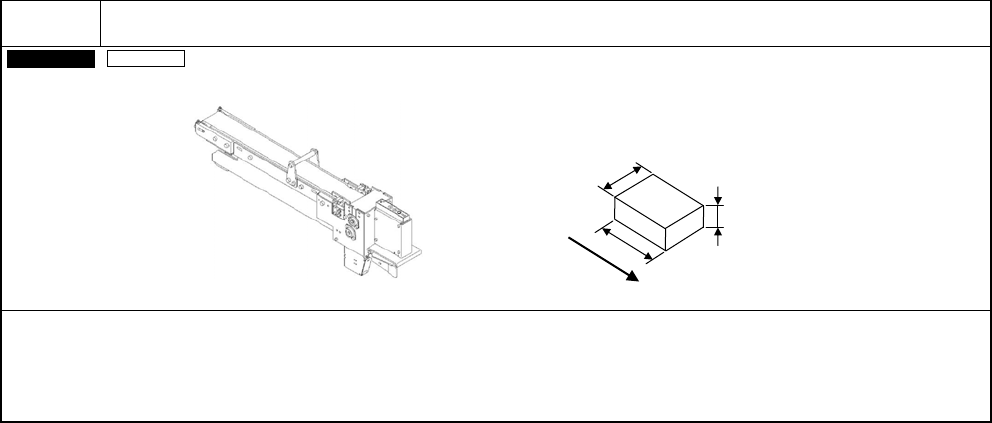

C-2
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
在排出识别为 NG 元件时使用。
只对应轻量 8 吸嘴贴装头、4 吸嘴贴装头
。(在托盘供料器的工作台不可安装。)
会占有 5 条供料器槽。
是与 NPM 系列,AM100/ VM102 通用的。
传送带方向
W
T
L
VM-101 2018.0520
- 88 -
C-3

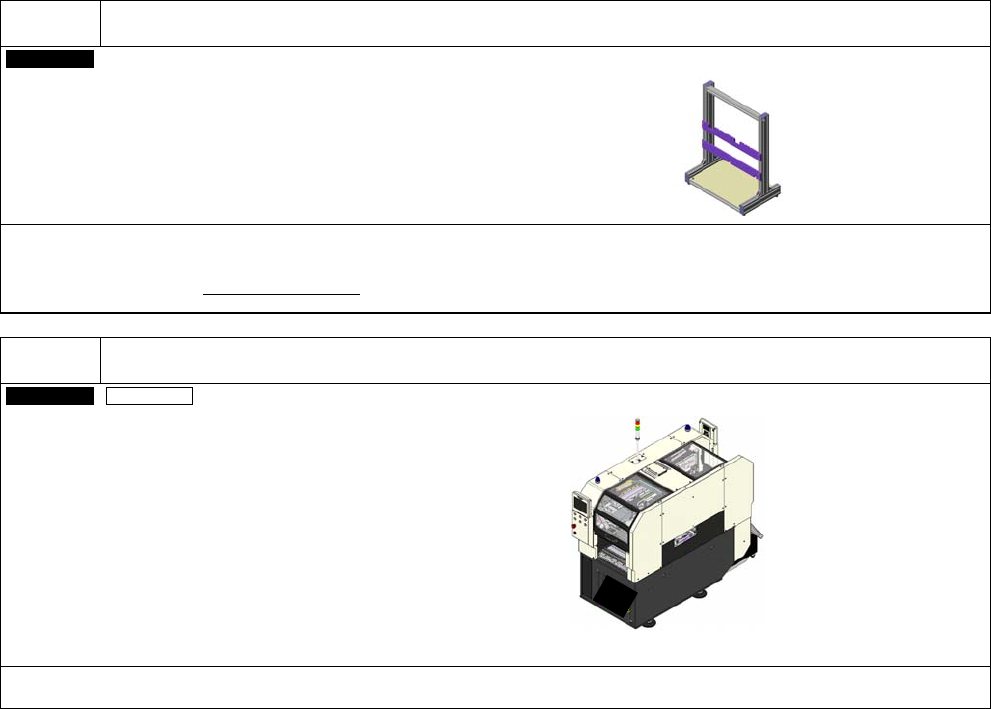

管理和保管拆卸下的贴装头。
Customer
贴装头台
(
可放
2
个贴装头
)
贴装头交换后，在保管卸下的贴装头时使用。
1 台贴装头台可以保管 2 个贴装头。
是与 NPM 系列通用的。是 NPM 系列专用。
C-4
希望从后侧也可以进行操作。
On-site
机器整体
后侧操作面板对应单元
・ 需要后侧操作面板时，请选择。
