Nachrüstanleitung Spleißstellenerkennung Basi spaket + Tischcontroller SIPLACE HF Ausgabe 08/2005 7 1.2.1 Spezieller Sicherheit shinweis 1 GEF A HR Erst nach Sicherstellung bzw . Anschluß der weiß en Masseleitung des S p…
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
6
1.2 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
7
1.2.1 Spezieller Sicherheitshinweis
1
GEFAHR
Erst nach Sicherstellung bzw. Anschluß der weißen Masseleitung des Splicehubs darf die Ma-
schine eingeschaltet werden! 1
1
1.2.2 Erklärung der Symbole
1
1
1
Tip 1
1
1
1
Vorsicht 1
1
1
1.3 Werkzeuge
– Inbusschlüsselsatz
– Seitenschneider
– Kreuzschlitzschraubendreher (s.g. Phillips-Klinge)
– Kleiner Schlitzschraubendreher
1.4 Stückliste
Inhalt Splice Detection Nachrüstsatz für Wechseltisch HF
(Art. Nr.: 00119642-01) 1
Stück Bezeichnung Artikel-Nr.:
- 1 SDS SIPLACE HF Table Controller Unit 03006500-01
- 1 SDS SIPLACE HF Table Ctrl. Power Cable 03006409-01
Nachrüstanleitung Spleißstellenerkennung Basispaket + Tischcontroller SIPLACE HF
Ausgabe 08/2005
8
1.5 Vorbereitung
Machen Sie sich mit den neu zu installierenden Hardwarekomponenten, wie in Abb. 5 - 1 darge-
stellt, vertraut. 1
1

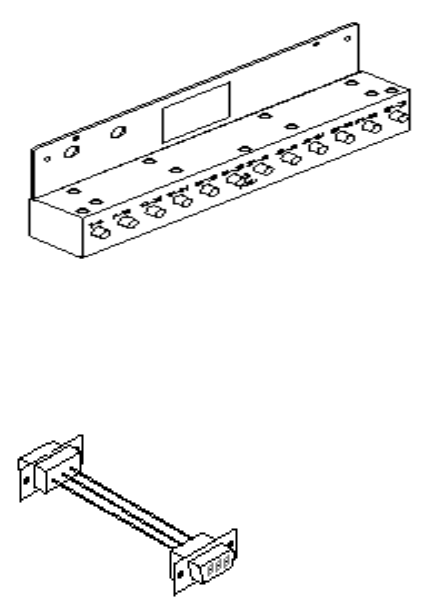

Abb. 1.10 - 1 Umrüstsatz Spleißstellenerkennung für Wechseltisch HF
1
Tischcontroller HF (TC)
Art.-Nr.: 03006500-01
Adapter für Stromversorgung
Art.-Nr.: 03006409-01
