4. 维修保养 MEC-XP143-3.0S 42 XP-143E 机械手册 4.2.5 XY 机械手加油处 插图内的箭头表示加油处。特别 是黑箭头为必须用润滑油枪加油的 地方。
MEC-XP143-3.0S 4. 维修保养
XP-143E 机械手册 41
4.2.4 加油要领
从下一页起介绍各个机器部位的加油处。加油时请参考各表及插图。

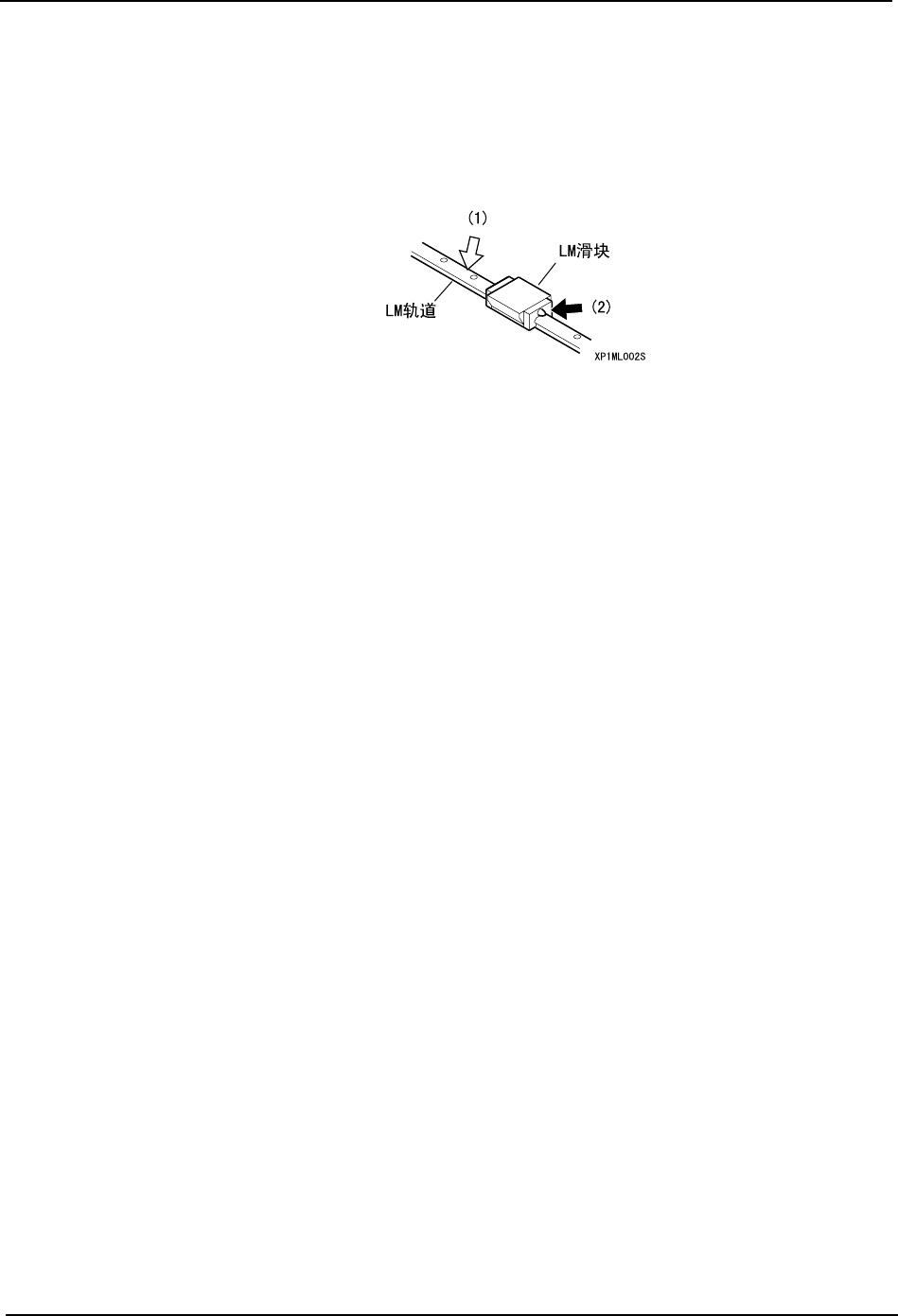

1. 首先请确认插图内的加油处。
白箭头所指处，请用润滑油涂其表面。
黑箭头所指的是喷油嘴。请用润滑油枪注入润滑油。
备注 ) 不带喷油嘴的 LM 挡块，通过挡块和 LM 轨道之间 ( 轴承槽部 ) 涂抹润滑油，付着在轴承滚珠或
辊子上的润滑油，可润滑 LM 挡块的内部。
2. 请根据表中所列，确认所使用的润滑油为哪一种类。
各记号意义如下∶
3. 请按照表中 「加油周期」栏里所示的各个周期进行加油。
4. 使用本章末尾的检查用纸，检查操作完成情况。
○∶ 适量加油
△∶ 微量涂抹以防止生锈
×∶ 禁止加油
例如∶ 每日、每周、每月、每 3 个月是指下列所示的期间。
每日∶ 与运转时间无关经过 1 天 (24 小时 ) 时
每周∶ 与运转时间无关经过 7 天时
每月∶ 与运转时间无关经过 1 个月时
每 3 个月∶ 与运转时间无关经过 3 个月时
4. 维修保养 MEC-XP143-3.0S
42 XP-143E 机械手册
4.2.5 XY 机械手加油处

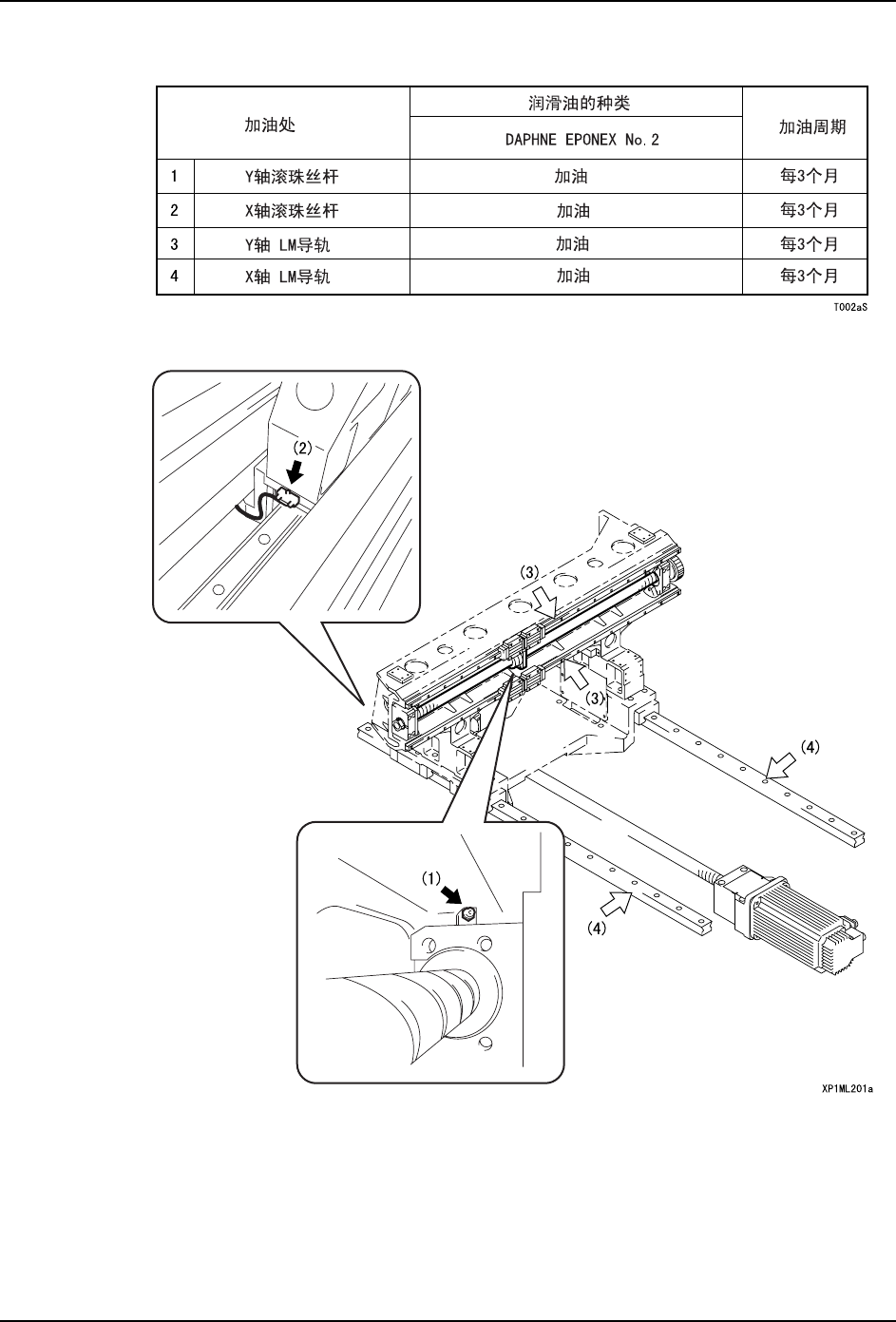

插图内的箭头表示加油处。特别是黑箭头为必须用润滑油枪加油的地方。
MEC-XP143-3.0S 4. 维修保养
XP-143E 机械手册 43
4.2.6 贴装工作头的加油处

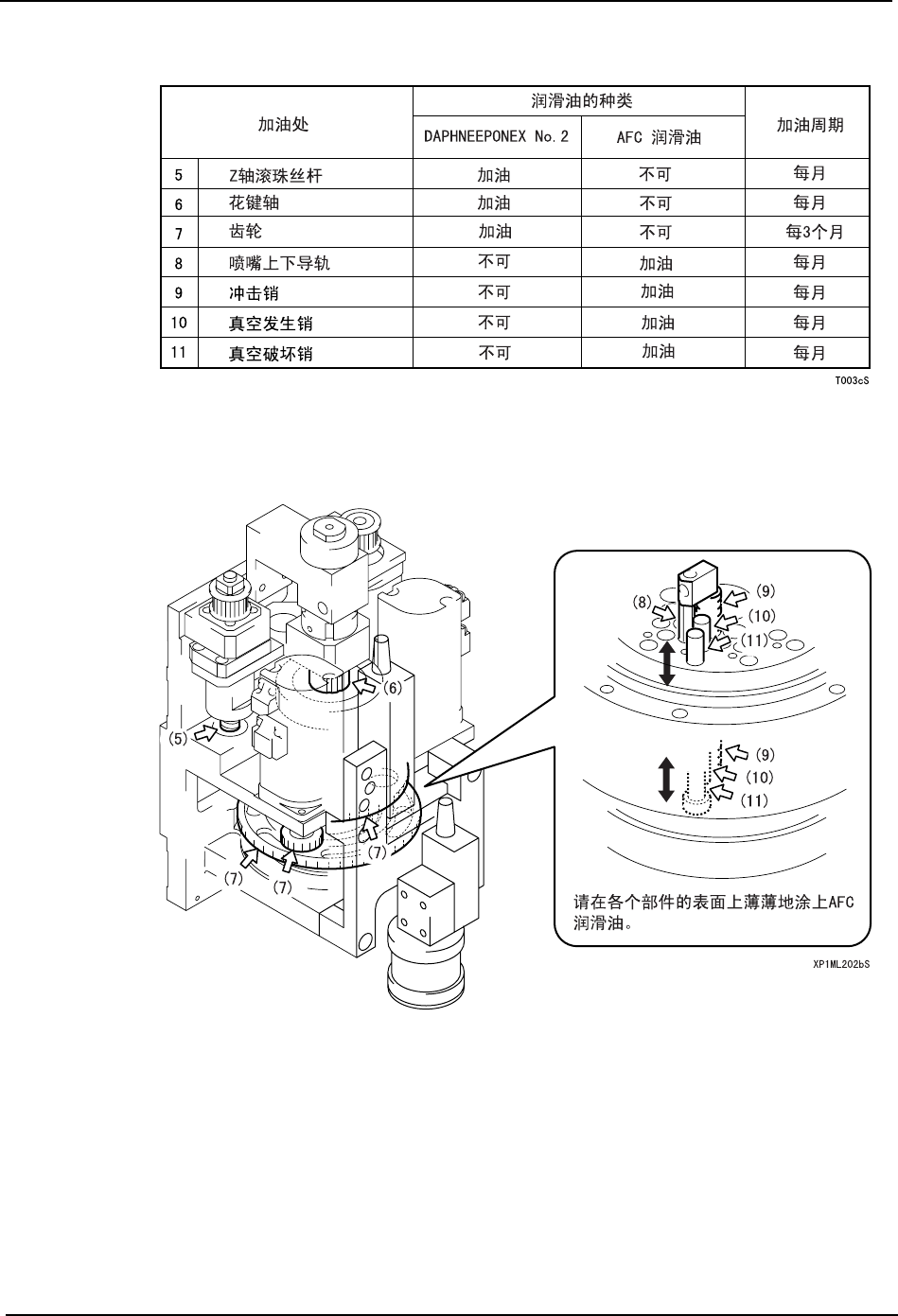

插图内的箭头表示加油处。
对 (8)、(9)、(10)、(11) 的详细加油方法，请参考后述的 「贴装工作头 ( 冲击销、真空发
生销、真空破坏销 ) 的加油方法」。
