3-30
3
4.3 W1 轴的清洁、加油 (6 个月 )
以下，介绍 W1 轴的清洁加油方法。加油位置和加油频率等，参照第 4 章「加油位置一览表」。作业前先准备指定
的润滑油 (NSL)。
4.3.1 W1 轴螺旋丝杆的清洁、加油
1
进行作业前的准备。
将易受磁场影响的手表、ID 磁卡等随身物品取出。
2
清洁螺旋丝杆部。
e

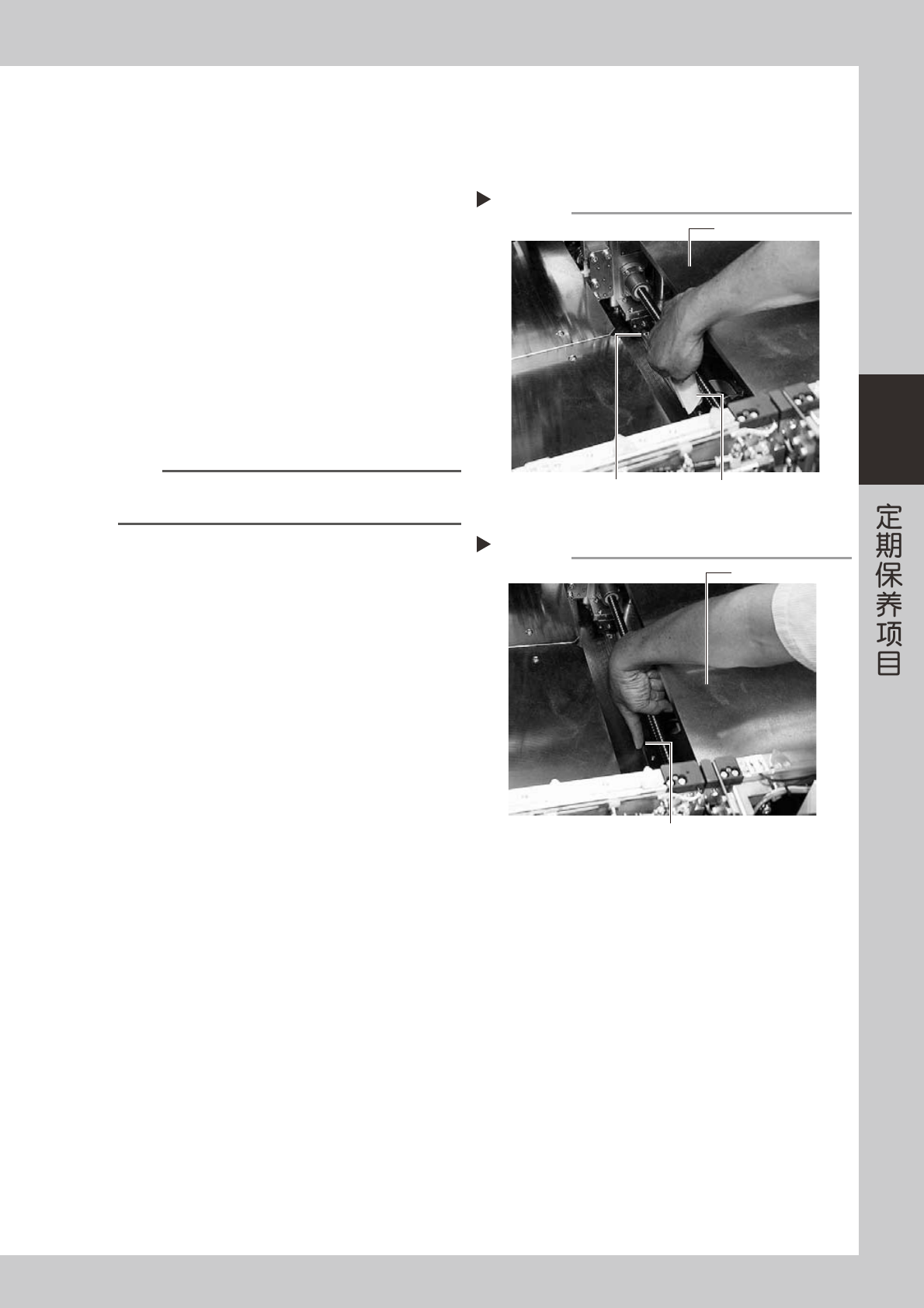

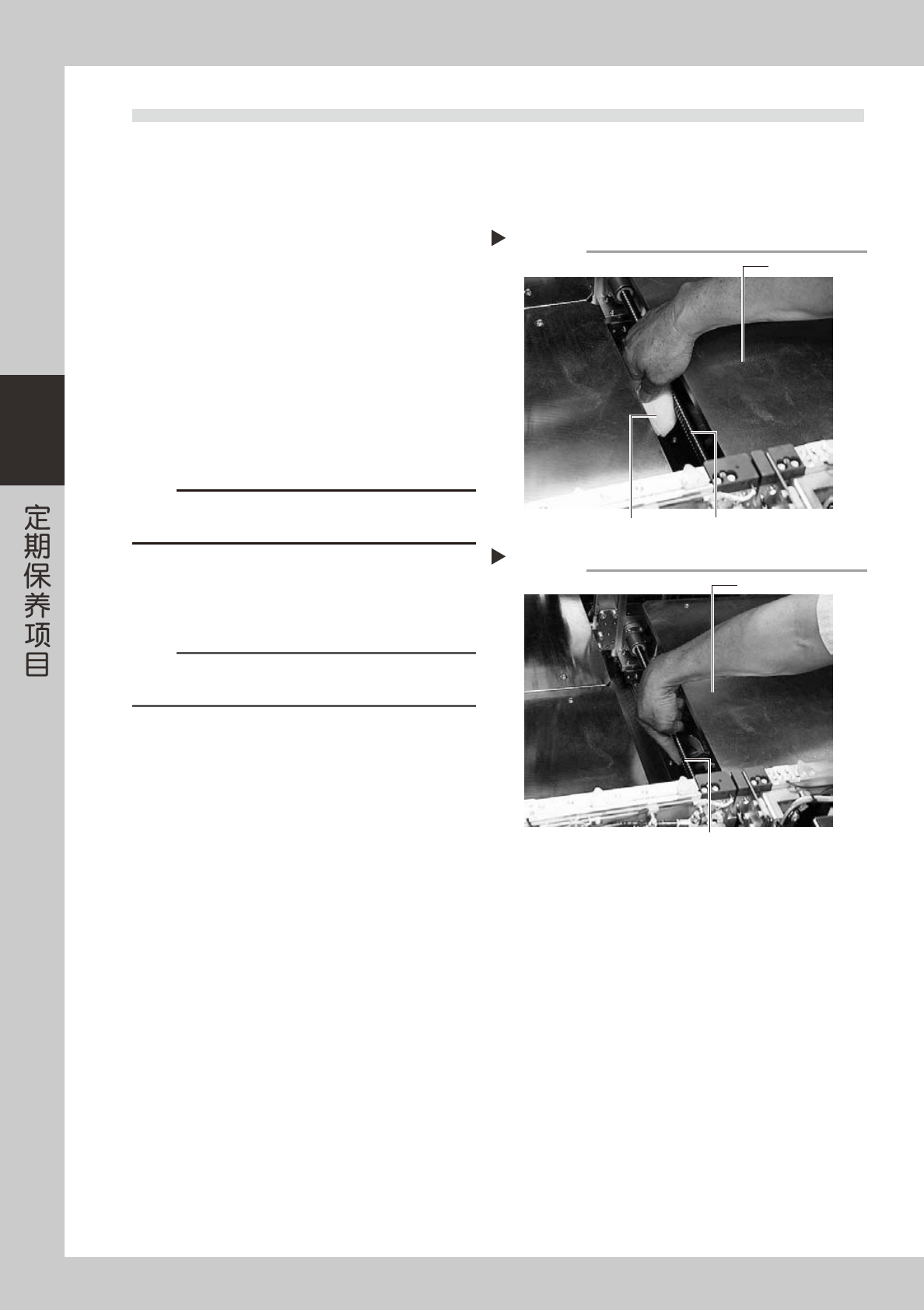

1. 用手动操作将基板宽度调为最大，并使贴装台
1 上升后，将贴片机置于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去螺旋丝杆全杆的
脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55343-L2-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
3
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在螺旋丝
杆的表面和螺旋沟槽部。
n
要点
按照与 Step2 相同的方法，通过调节基板宽度给螺旋丝杆全
杆涂抹润滑油。
55344-L2-00
清洁螺旋丝杆
Step 2
贴装台1
无尘纸 螺旋丝杆
涂抹润滑油
Step 3
贴装台1
润滑油
3-31
3
4.3.2 W1 轴线性导轨的清洁、加油
1
进行作业前的准备。
将易受磁场影响的手表、ID 磁卡等随身物品取出。
2
清洁线性导轨。
e
1. 用手动操作将基板宽度调为最大，并使贴装台
1 上升后，将贴片机置于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去线性导轨全轨的
脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55345-L2-00
3
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在线性导
轨的表面。
n
要点
按照与 Step2 相同的方法，通过调节基板宽度给线性导轨全
轨涂抹润滑油。
55346-L2-00
清洁线性导轨
Step 2
贴装台1
无尘纸
线性导轨
涂抹润滑油
Step 3
贴装台1
润滑油
3-32
3
4.4 R 轴花键轴皮带状态的确认 (1 年 )

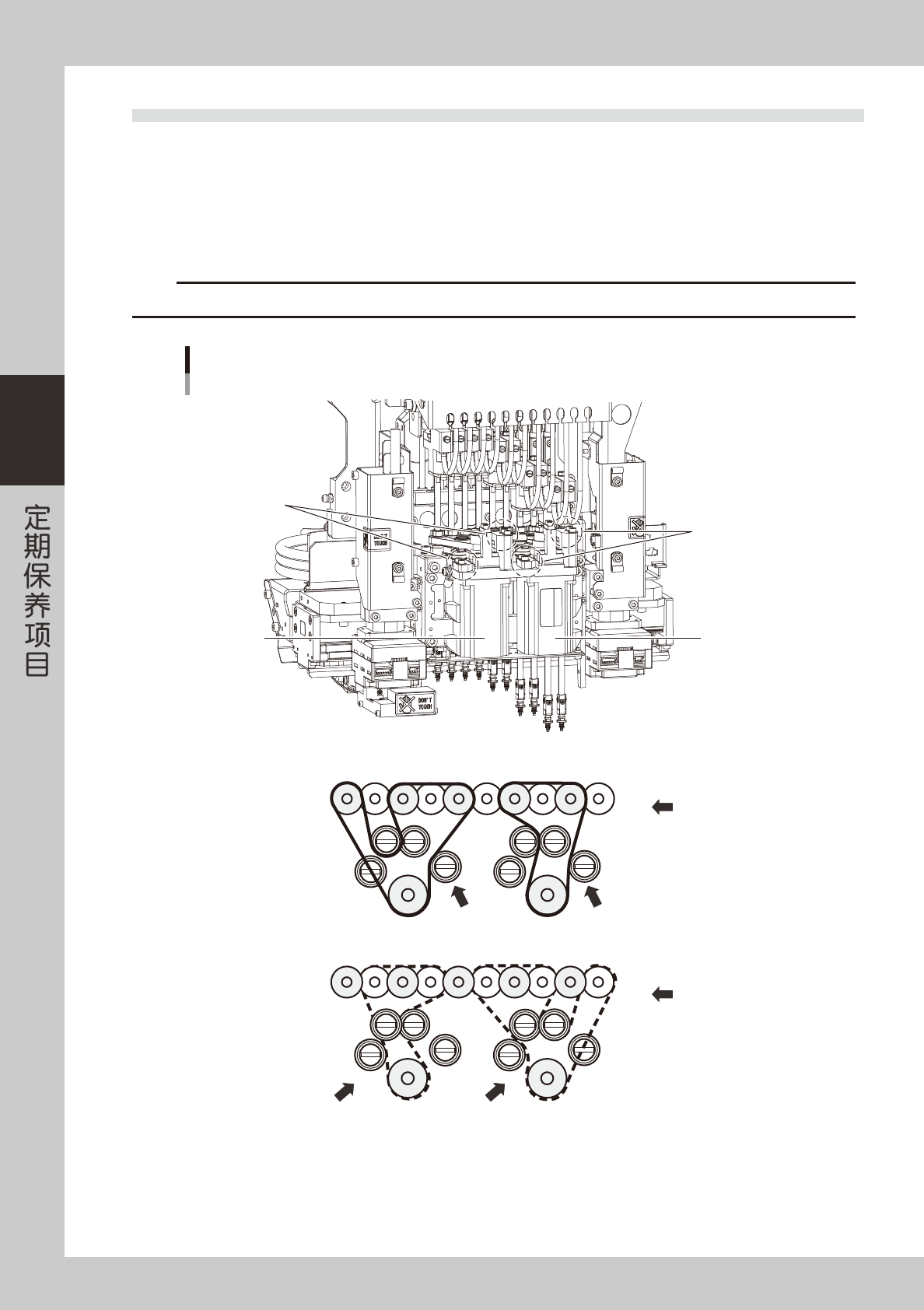

R 轴花键轴皮带有 4 根，确认各皮带的状态。
■R 轴花键轴皮带的确认要点
· 有无因皮带磨损及切削等引起的皮带绽开？
· 有无因皮带龟裂及老化引起的裂纹等？
· 皮带张力有无松弛？皮带有无松弛？
c
注意
R 轴花键轴皮带出现故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
花键轴皮带
■ R轴皮带(上侧)
■ R轴皮带(下侧)
皮带张力
皮带张力
皮带张力
HEAD 1HEAD 10
R1轴电机R2轴电机
皮带张力
55347-L2-00
