Rev 2.2 维修调整要领书 5- 16 ．支承台ＥＮＣ的更换１）与５－１５．支承台马达更换一样，卸下支承台。２）拧松 ② 固定螺丝，向箭头方向移动 ① 钮矩架组件，松开同步皮带的张力。３）拧松 ④ 固定螺丝，取出 ③ 调节器架组件。４）拧松 ③ＳＬ６０３０６９２ＴＮ盖。５）拧松调节器的附属螺丝（⑥ 圆螺丝）和 ⑦ 固定螺丝，卸下 ⑤ 调节器。４）按照（３）～（１）的程序进行组装…

Rev 2.2

维修调整要领书

5- 15-3．支承台的平面调整

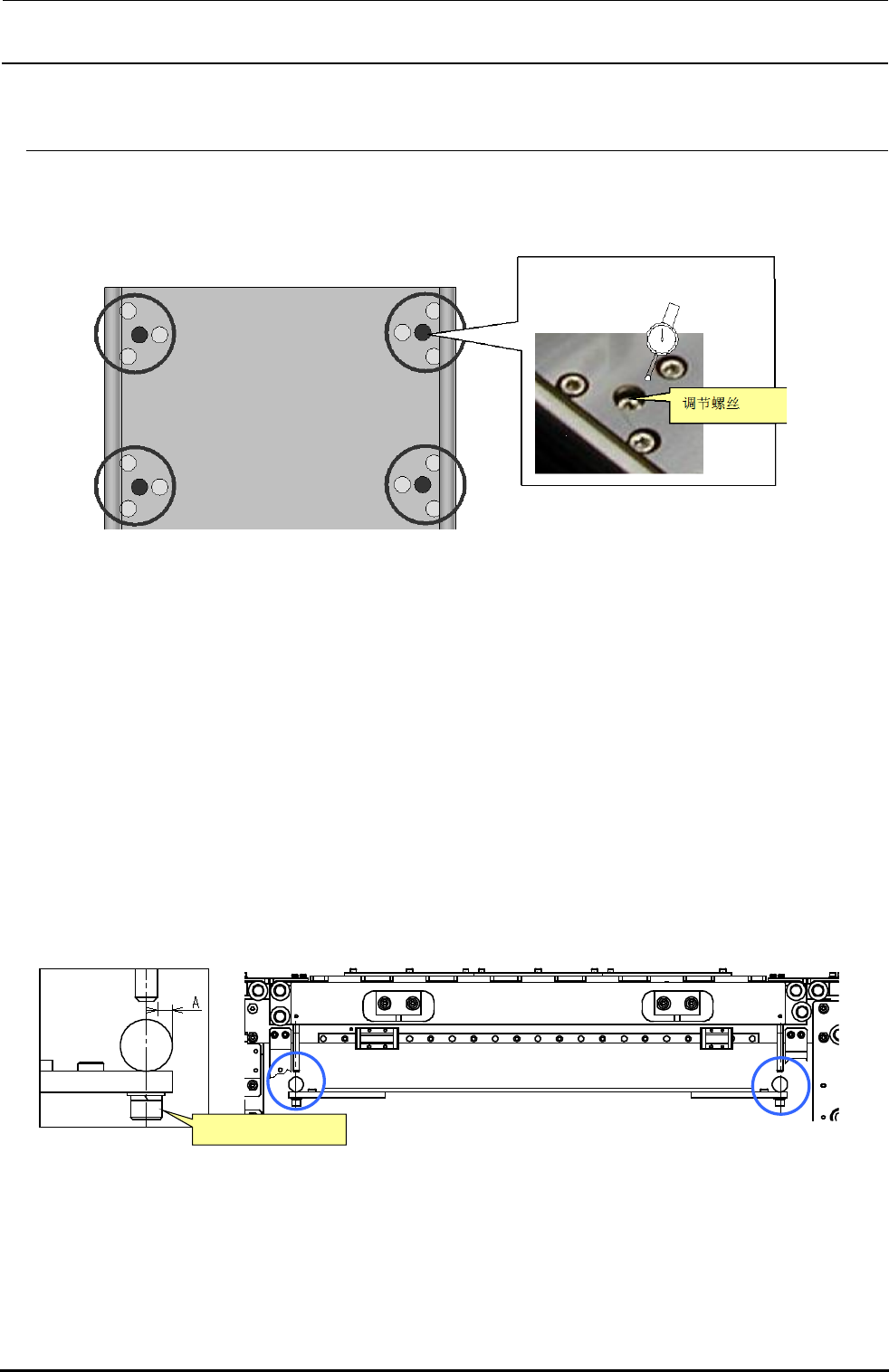

调整支承台的平面度时，把测定仪器安装到贴装头的ＯＣＣ摄像机支架，测定下列圆标记中央附近的值，

把 4 部位的差调整在０．０２ｍｍ以内。

＜調整方法＞

１）使用[手动控制] → [个别控制传送]，使支承台位于-27 ｍｍ的位置。

２）以 4 个测量点中最低的地方为基准，把调节螺丝向下降方向（螺丝旋紧的方向）旋转，调整到 4

个测量点的差在 0.02mm 以内。

※ 如果完全松开用于固定滚珠螺杆的 3 颗螺丝（调节螺丝周围的螺丝），则支承台有下降的可能，故

用调节螺丝调整后，请暂时予以固定。

※ 调整后，请确认轨道导轴与侧梁的中心是一致的。（A 尺寸 4mm±0.5 ）

图５－15－３－１

サイドビーム止めね

じ

侧梁固定螺丝

5-17

Rev 2.2

维修调整要领书

5- 16．支承台ＥＮＣ的更换

１）与５－１５．支承台马达更换一样，卸下支承台。

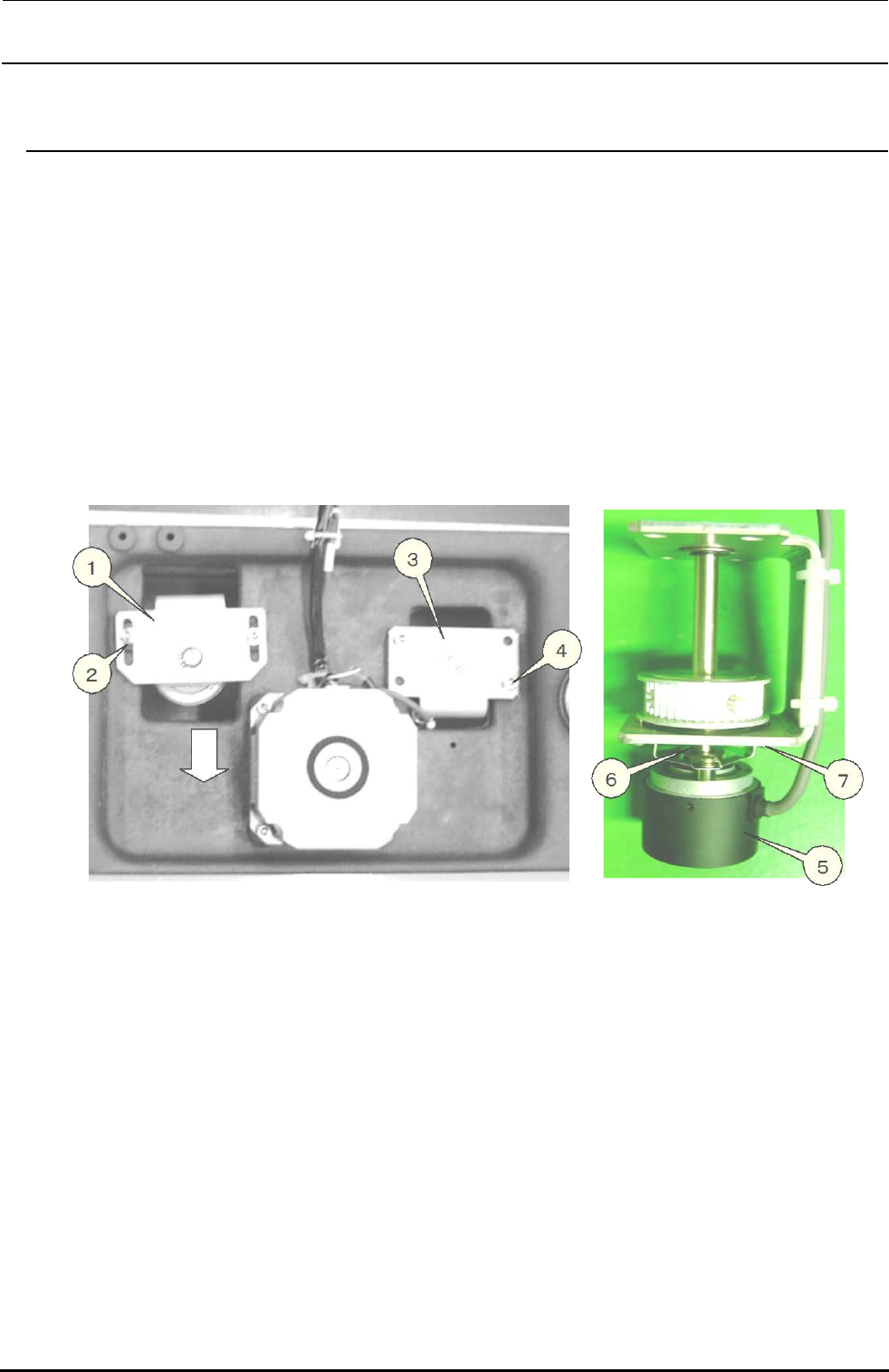

２）拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。

３）拧松④固定螺丝，取出③调节器架组件。

４）拧松③ＳＬ６０３０６９２ＴＮ盖。

５）拧松调节器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤调节器。

４）按照（３）～（１）的程序进行组装。

参照５－１５章支承台马达的更换，调整支承台的平面度。

更换后，用 MS 参数计取得支承台偏差值。

－１

图５－１６－１

5-18

Rev 2.2

维修调整要领书

危险为了防止突然的起动造成的事故，请关掉电源之后再进行操作。

ＣＡ

块

6- 1.

ＣＡＬ基板组的更换

１）卸下差入板的 2 根束线①

２）从轧花单元卸下４空气软管②

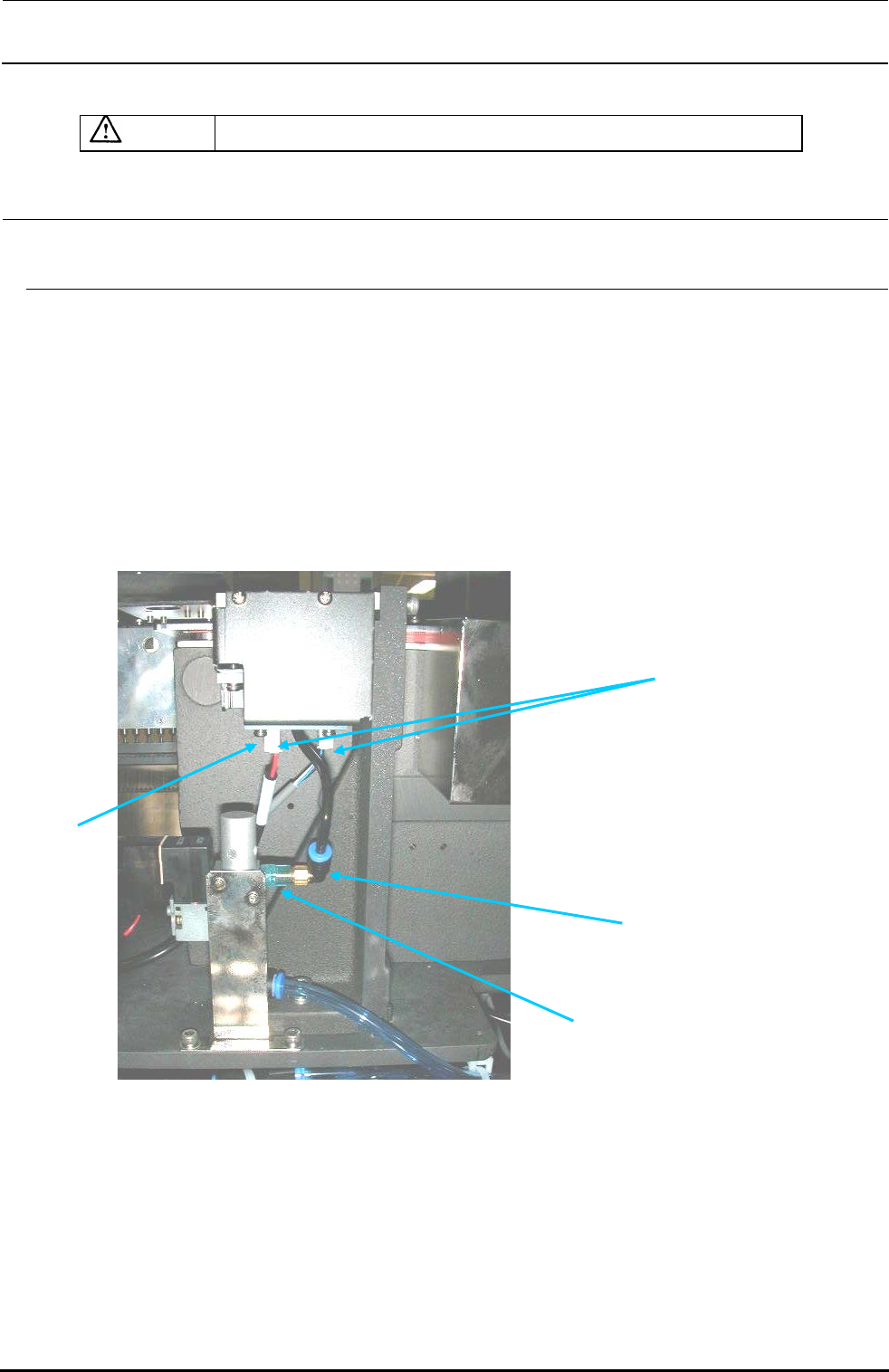

３）卸下 4 处的Ｍ３螺丝③，从ＣＡＬ侧护罩拉下基板，卸下φ４空气软管。这样就可以取处ＣＡＬ基

板组。

４）基板更换后，请按照相反的程序组装。

滤清器④的更换不切断空气也可能

货号 40000641 品名 FILTER

①

②

③

④

6- 1
