Rev 2.2 维修调整要领书 8-3 - 2. 下方照明基板 、 侧照明基板 １） 侧照明基板，请卸下螺丝 ① 后再更换 。 ２） 下方照明基板，首先，卸下侧照明基板，卸下 Ligh t Stud ② 并更换 。 请注意不要忘记电缆 。 图 8 -3- 2 ① ② M3 六角螺栓 4 个 ( 注 1) 4 个 4 个 锁定螺丝 M3 六角螺母 4 个 ( 注 1) 8-6
Rev 2.2
维修调整要领书
8- 3.
各照明基板的更换
8-3-1.
透过照明基板、同轴照明基板
１） 同轴照明在卸下气缸的状态卸下并更换螺栓①
２） 透过照明请在卸下螺丝②并进行更换。
请注意不要忘记电缆线。
图 8-3-1
①
②
M3×6 螺丝组件 4 个
M3×6 螺栓 2 个
8-5
Rev 2.2
维修调整要领书
8-3-2.
下方照明基板、侧照明基板
１） 侧照明基板，请卸下螺丝①后再更换。
２） 下方照明基板，首先，卸下侧照明基板，卸下 Light Stud②并更换。
请注意不要忘记电缆。
图 8-3-2
①
②
M3
六角螺栓
4
个
(注 1)
4 个
4 个
锁定螺丝
M3
六角螺母
4
个
(注 1)
8-6
Rev 2.2
维修调整要领书
9-1
危险
危险危险
危险
为了防止突然的起动造成事故
为了防止突然的起动造成事故为了防止突然的起动造成事故
为了防止突然的起动造成事故，
，，
，请关掉电源之后再进行操作
请关掉电源之后再进行操作请关掉电源之后再进行操作
请关掉电源之后再进行操作。
。。
。
9
供料器
供料器供料器
供料器・
・・
・一次更换台车
一次更换台车一次更换台车
一次更换台车（
（（
（选购品
选购品选购品
选购品）
））
）
9
99
9-
--
-1.
1.1.

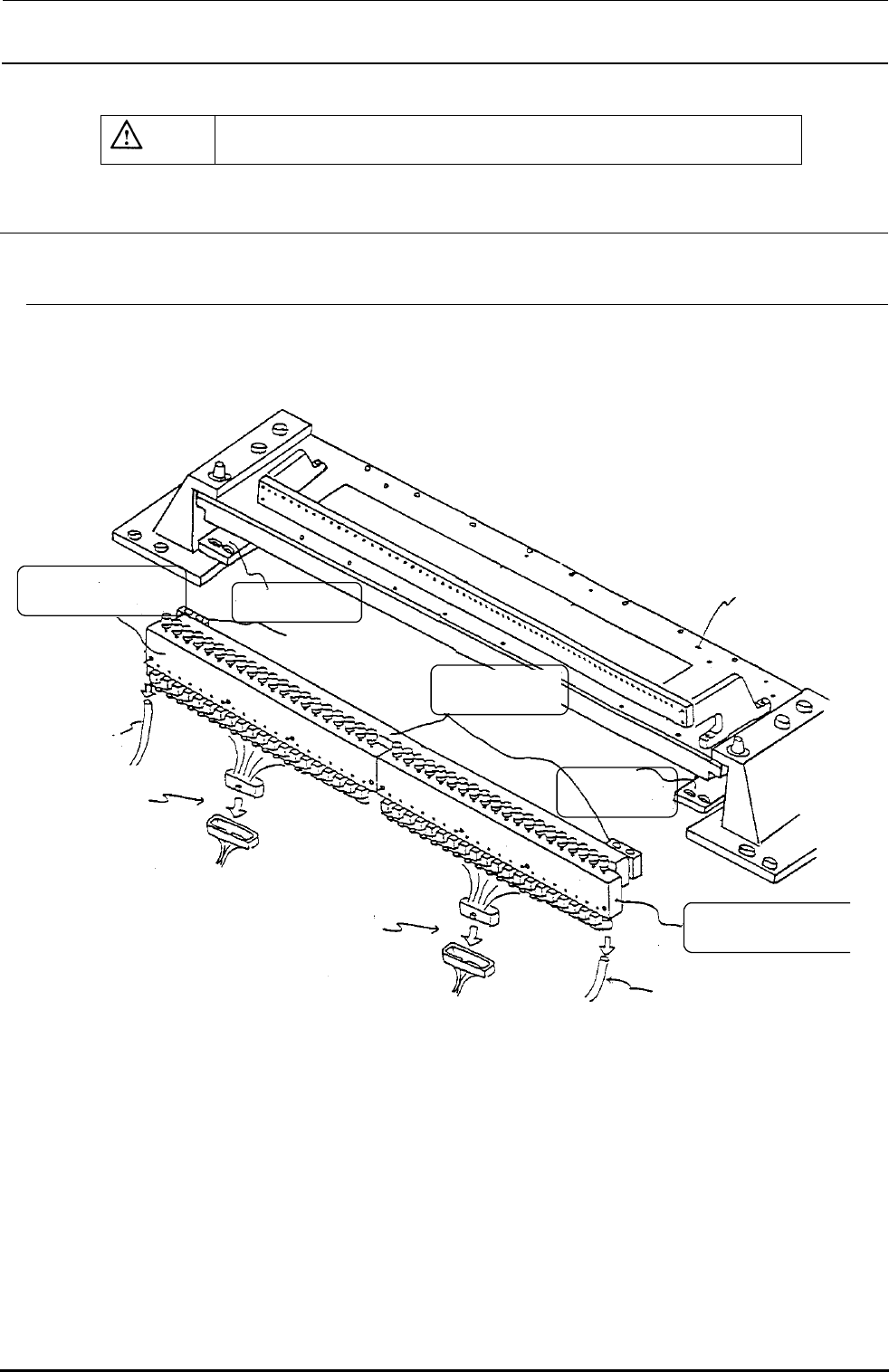

1. 整体图
整体图整体图
整体图
Ｅ２６３４７２１０００：驱动器支架Ａ――标准
４００００５９８：驱动器支架Ｃ――选购品（一次更换台）
驱动器支架
供料器
插头
空气软管
插头
空气软管
ーブ
供料器R
4
000
0590
驱动器气缸R
40000576
驱动器支架
供料器L
40000588
驱动器气缸L
40000575
图 9
99
9-
--
-1
11
1
