Rev 2.2 维修调整要领书 9-4 9 9 9 9 - - - - 3. 3. 3. 3. 驱动器气缸的速度控制调整驱动器气缸的速度控制调整驱动器气缸的速度控制调整驱动器气缸的速度控制调整这是驱动器气缸的上升速度调整。１）从驱动器支架卸下需要调整的驱动器气缸。（参照图９－１－１～４）２）连接空气软管和插头。３）打开主体总压缩空气和电源。４）用…

Rev 2.2

维修调整要领书

9-3

５）更换新的驱动器气缸，与图 9-2-2 相反组装。

〈注意〉请在有平面的机台货供料器上面操作。

图

图图

图 9

-2

※ 驱动器气缸的左右方向，在驱动器气缸之间安装时不要有间隙。

（图 9-2-3）。

※ 上下方向，把驱动器支架顶到主体的加固条，安装时供料器上面（作业台）和气缸之间不要有间

隙。

（图 9-2-4）。

〈注意〉驱动气缸，请更换左右两侧的。

图

图图

图 9

-2

-3

图

图图

图 9

-2

-4

６）安装时，请按照相反的程序操作。

不要有间隙应没有间隙

更换的气缸

不更换的气缸

Rev 2.2

维修调整要领书

9-4

-3.

3.3.

3. 驱动器气缸的速度控制调整

驱动器气缸的速度控制调整驱动器气缸的速度控制调整

驱动器气缸的速度控制调整

这是驱动器气缸的上升速度调整。

１）从驱动器支架卸下需要调整的驱动器气缸。（参照图９－１－１～４）

２）连接空气软管和插头。

３）打开主体总压缩空气和电源。

４）用ＩＯ手动控制，连续驱动应调整的速度控制驱动器气缸。

５）调整应调整的气缸的速度控制，目视检查其它气缸的动作。

６）拧仅速度控制螺母，固定后再次确认。

７）安装时，请按照相反的程序操作。

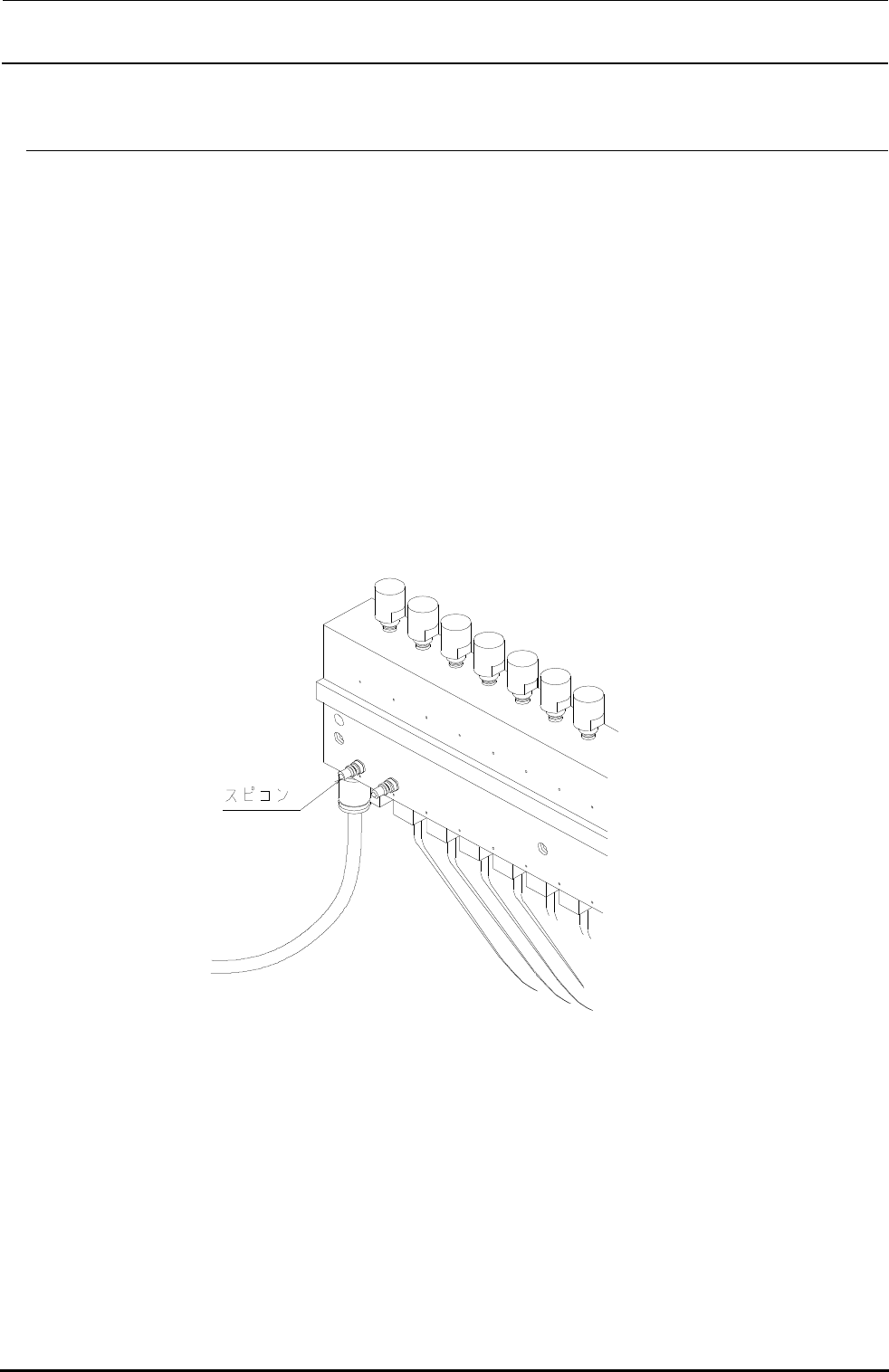

图 9-3-1

堀業陣崙

Rev 2.2

维修调整要领书

9-5

-4.

4.4.

4. 供料器基板

供料器基板供料器基板

供料器基板、

、、

、供料器

供料器供料器

供料器Ｉ／Ｆ

Ｉ／ＦＩ／Ｆ

Ｉ／Ｆ基板的更换

基板的更换基板的更换

基板的更换

１）从主体卸下供料器连接电缆和空气管。

２）卸下安装螺丝，从主体下下插头架。

３）卸下供料器基板或Ｉ／Ｆ基板连接的插头（线束）。

４）卸下供料器基板的圆头小螺丝８个、卸下供料器Ｉ／Ｆ基板的螺母４个，更换成新的。

５）安装时，请按照相反的程序操作。

フィーダＩ／Ｆ基板

エアカプラニップル

PJ032009005

フィーダバンク中継ケーブル

コネクタブラケット

E2508729000

図

図図

図 9

-4

-1
