Rev 2.2 维修调整要领书 10 - 2. 滤清器的更换 １） 以便把滑动部下降，以便把主体向左或右转动 ４５ 度然后拔下来三 。 ２） 更换空气滤清器侧的滤清器 Ｂ 时，向左转动固定滤清器 Ｂ 的树脂零件就可以卸下来 。 ３） 更换喷雾器侧的滤清器 Ａ 时，把滤清器 Ａ 向左转动就可以卸下来 。 ４） 安装时，请按照相反的程序进行 。 ＜ 注释 ＞ ・ 作业之前，请关闭蝶阀 。 滤清器的寿命为 2 年或压力下降到 ０．１ＭＰａ（１…
Rev 2.2
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
10
空气机器
10-1.
压力检测电缆组件的更换
１） 从护罩ＦＢ卸下压力计。
２） 把下插头。
３） 安装时，请按照相反的程序进行。
＜注释＞
・作业前，请关闭蝶阀的旋钮。

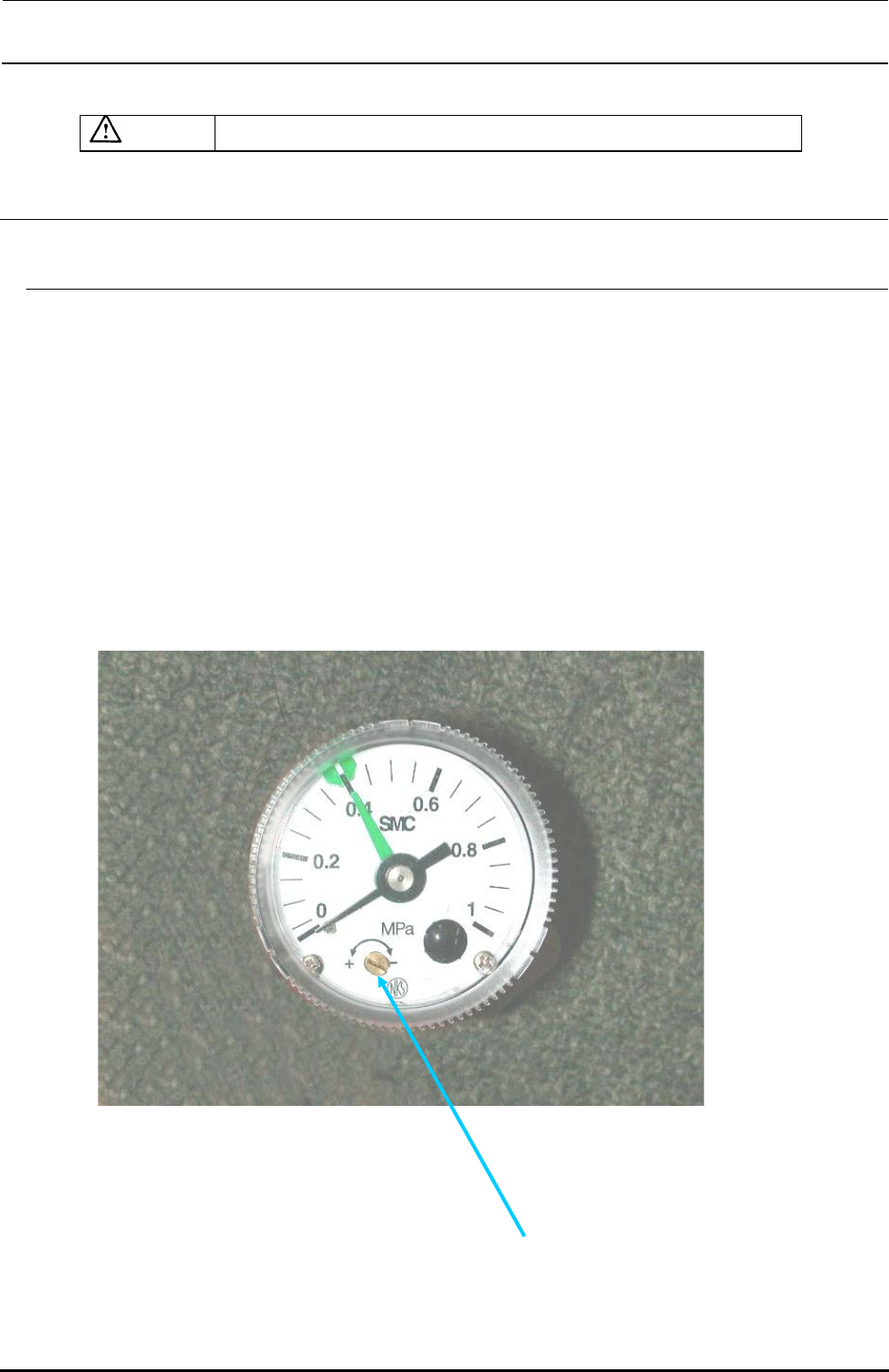

请确认压力计的绿箭头，压力设定应为０．４ＭＰａ（４ｋｇｆ／ｃ㎡）。
另外，调整请用一字形螺丝刀转动压力计的调整螺丝来调整。
压力计调整螺丝
10-1
Rev 2.2
维修调整要领书
10-2.

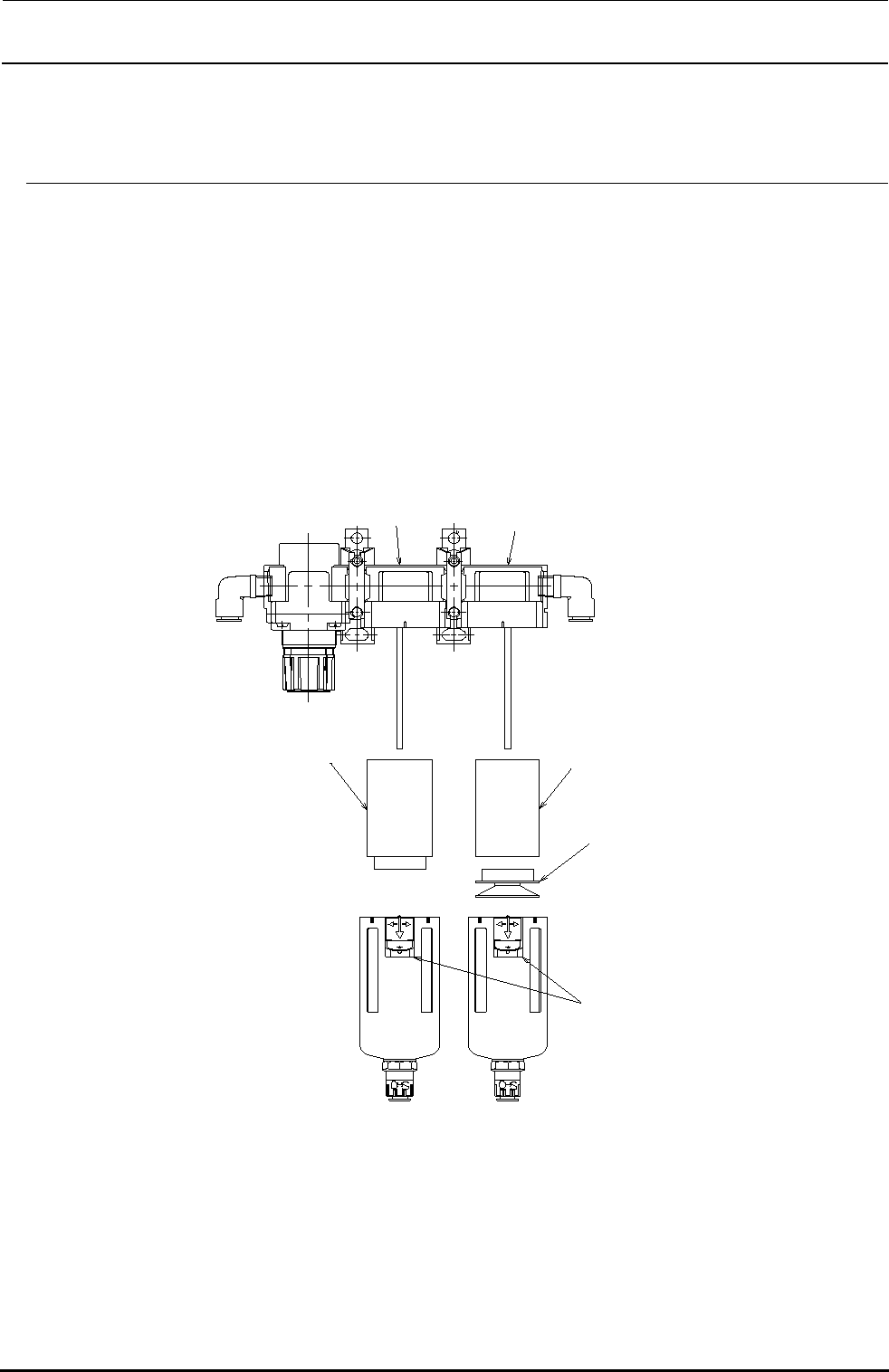

滤清器的更换
１） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
２） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
３） 更换喷雾器侧的滤清器Ａ时，把滤清器Ａ向左转动就可以卸下来。
４） 安装时，请按照相反的程序进行。
＜注释＞
・作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到０．１ＭＰａ（１ｋｇｆ／ｃ㎡）后
腎賑陀賠匂
島零匂
PF901006000
陀賠匂B
PF901002000
陀賠匂A
峯妛巣周
錆強何
10-2
Rev 2.2
维修调整要领书
危险
为了防止突然的起动，造成的事故，请关掉电源之后再操作
。
11
ＳＷ类

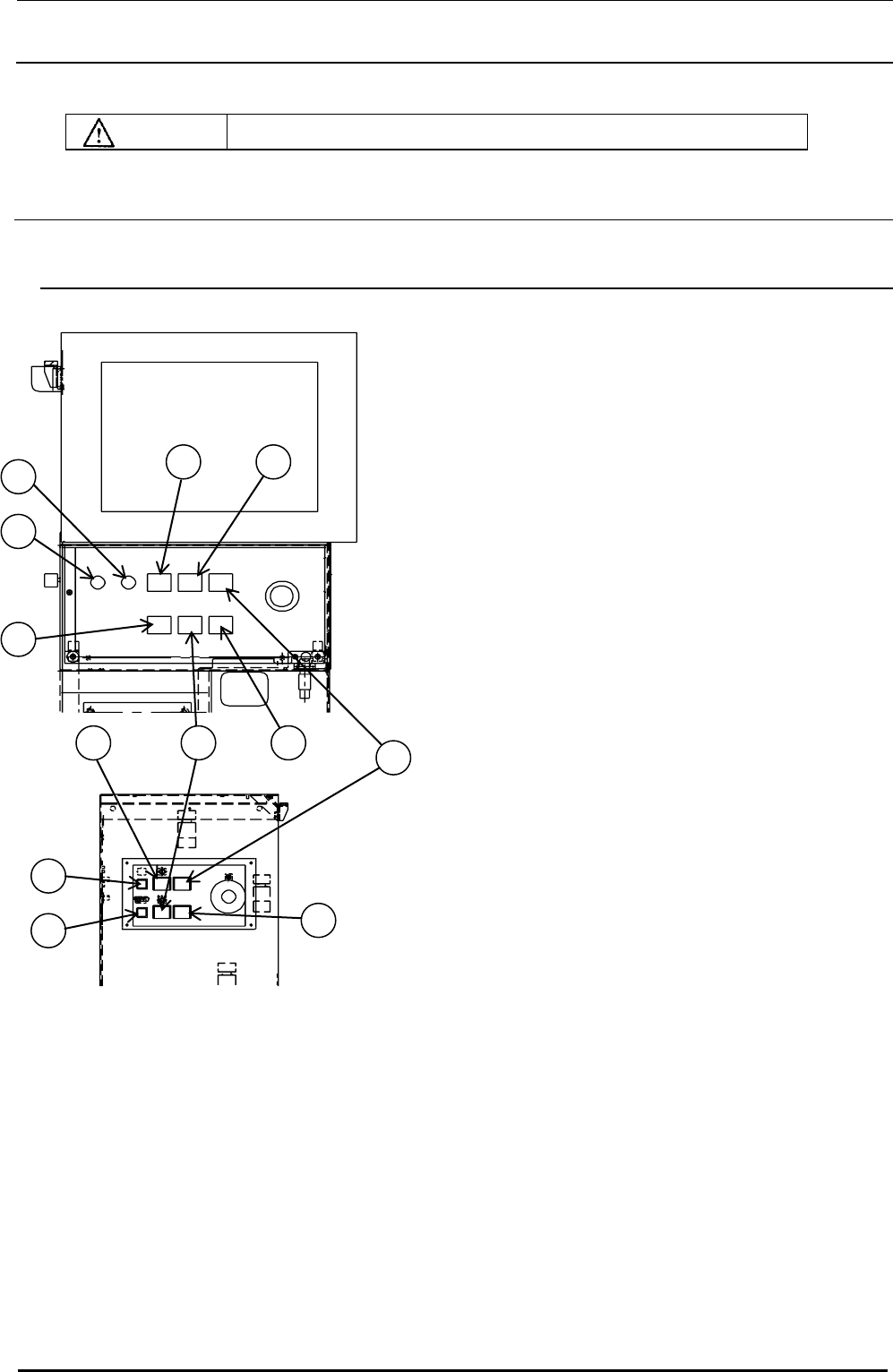

11-1 ．按键开关的更换
① 伺服ＳＷ
② 起动ＳＷ
③ 在线ＳＷ
④ 原点ＳＷ
⑤ 停止ＳＷ
⑥ 信号灯ＳＷ
⑦ 供料器ＳＷ
⑧ 键盘变换ＳＷ
１） 卸下前侧ＰＷＢ护罩。
２） 请卸下开关锁。
３） 卸下操作基板。
３） 更换开关。
（其构成请参看 14-9-3-2 章。）
４） 安装时，请按照相反的程序安装。
1
2
3
4
5
6
6
3
7
8
7
8
図１１－１－１
11-1
