Rev 2.2 维修调整要领书 12-4 ③．FSD 支架 （ 左后 ） ④．FSD 支架 （ 右后 ） FSD 支架 确认 用 LED 侧 确认 用 LED 侧 FSD 支架 确认 用 LED 侧 确认 用 LED 侧 供料 器浮起 传感器 (RR) 投光 组件 供料 器浮起 传感器 (FR) 投光 组件 供料 器浮起 传感器 (RF) 受光 组件 供料 器浮起 传感器 (RR) 受光 组件
Rev 2.2
维修调整要领书
12-3

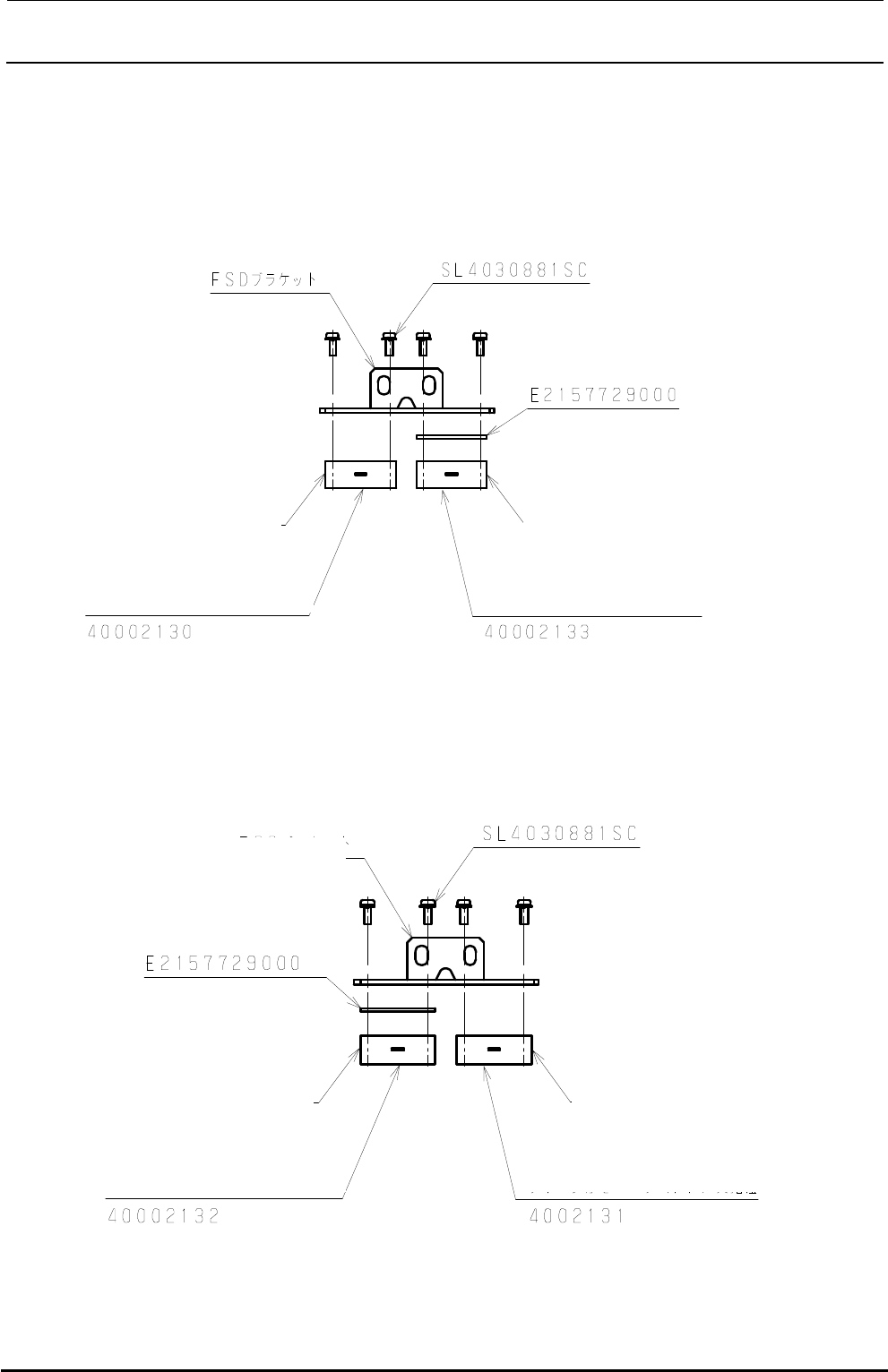

２） 更换卸下的支架的传感器。
①．FSD 支架（左前）
②．FSD 支架（右前）
确认用
LED
侧
确认用
LED
侧
供料器浮起传感器
(FF)
投光组件
供料器浮起传感器
(FF)
受光组件
FSD
支架
确认用
LED
侧
确认用
LED
侧
供料器浮起传感器
(FR)
投光组件
供料器浮起传感器
(FR)
受光组件
Rev 2.2
维修调整要领书
12-4

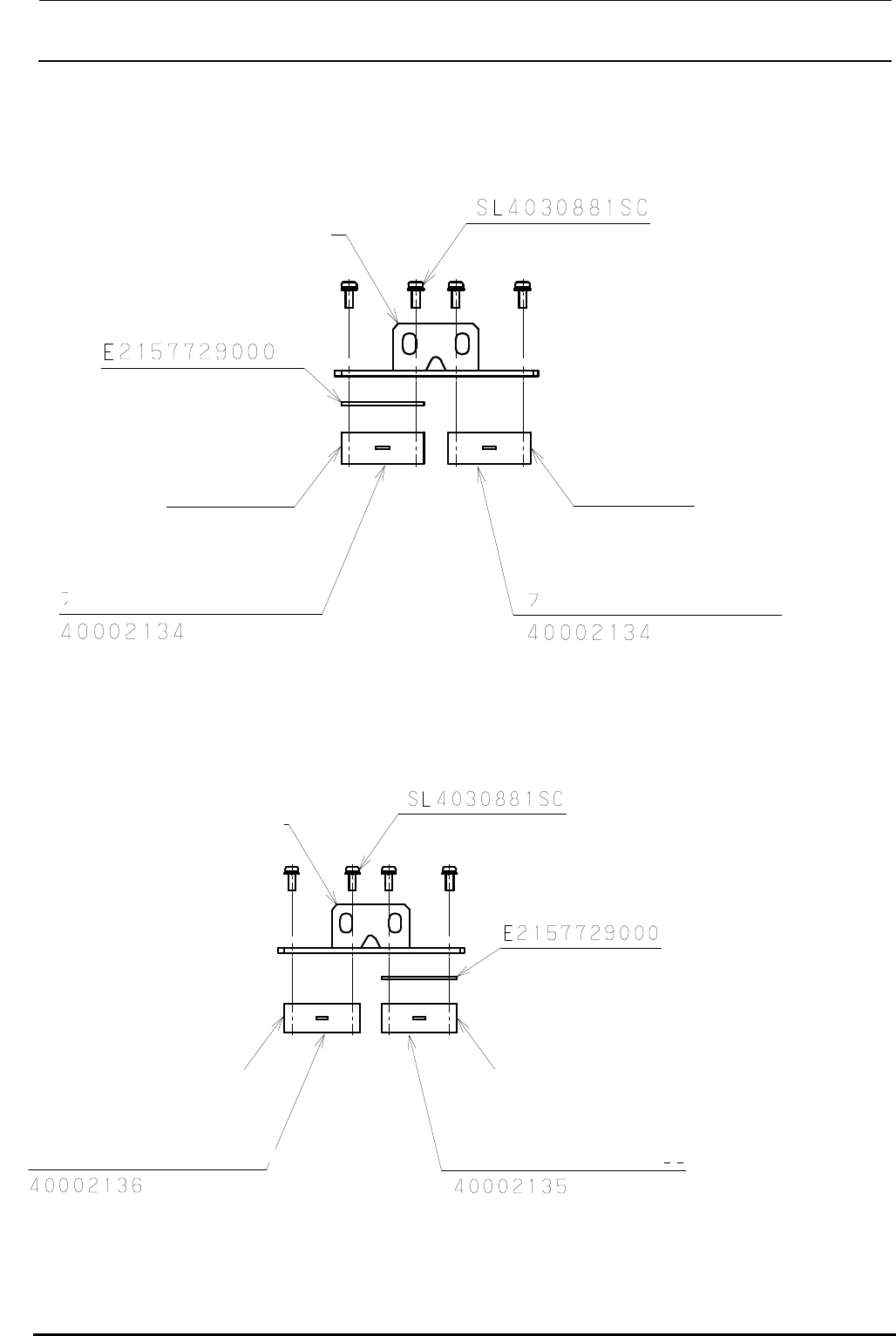

③．FSD 支架（左后）
④．FSD 支架（右后）
FSD
支架
确认用 LED 侧
确认用
LED
侧
FSD
支架
确认用
LED
侧
确认用
LED
侧
供料器浮起传感器
(RR)
投光组件
供料器浮起传感器
(FR)
投光组件
供料器浮起传感器
(RF)
受光组件
供料器浮起传感器
(RR)
受光组件
Rev 2.2
维修调整要领书
12-5

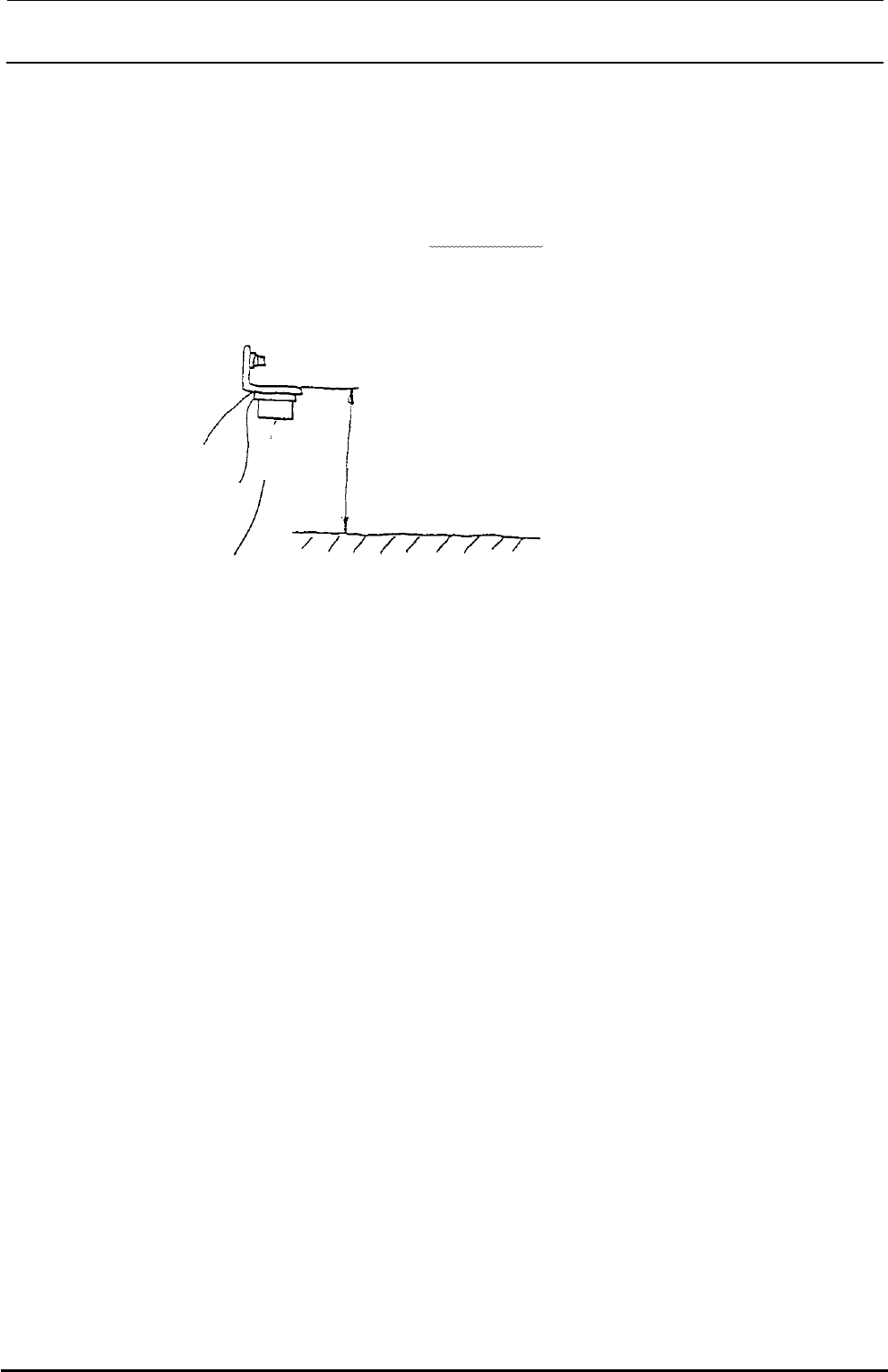

３） 请调整更换后的传感器高度。
① ＦＳＤ支架（供料器跳起传感器）
把ＦＳＤ支架上面调整到距离供料器上面１２７．５
＋０．３
－０．０
mm 的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下。
バンク上面
フィーダ浮きセンサ
FSDスペーサ
FSD
ブラケット
17.5
+
0.3
0
FSD ブラケット
127.5
FSD
支架
D
支架
FSD
垫片
供料器浮起传感器
供料器上面
