Rev 2.2 维修调整要领书 危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。 13 其它机器 13 -1 ． ＣＲＴ（ 视觉监视器 ） 的更换 １） 卸下监视器用电源电缆的插头，卸下视觉监视 器。 ２） 卸下监视器头部后侧的图像监视器电缆。 ３） 放下台座的把手，把头部下侧向机器前方滑动， 抬起头部进行更换 。 ４） 安装时，形按照相反的程序进行操作 。 图 １３－１－２ 图 １３－１－１ 13-1
Rev 2.2
维修调整要领书
12-10
②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。
4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF32工創匂
※ 3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
※传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
Rev 2.2
维修调整要领书
危险
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13
其它机器
13-1 ．ＣＲＴ（视觉监视器）的更换
１） 卸下监视器用电源电缆的插头，卸下视觉监视
器。
２） 卸下监视器头部后侧的图像监视器电缆。
３） 放下台座的把手，把头部下侧向机器前方滑动，
抬起头部进行更换。
４） 安装时，形按照相反的程序进行操作。
图１３－１－２
图１３－１－１
13-1
Rev 2.2
维修调整要领书

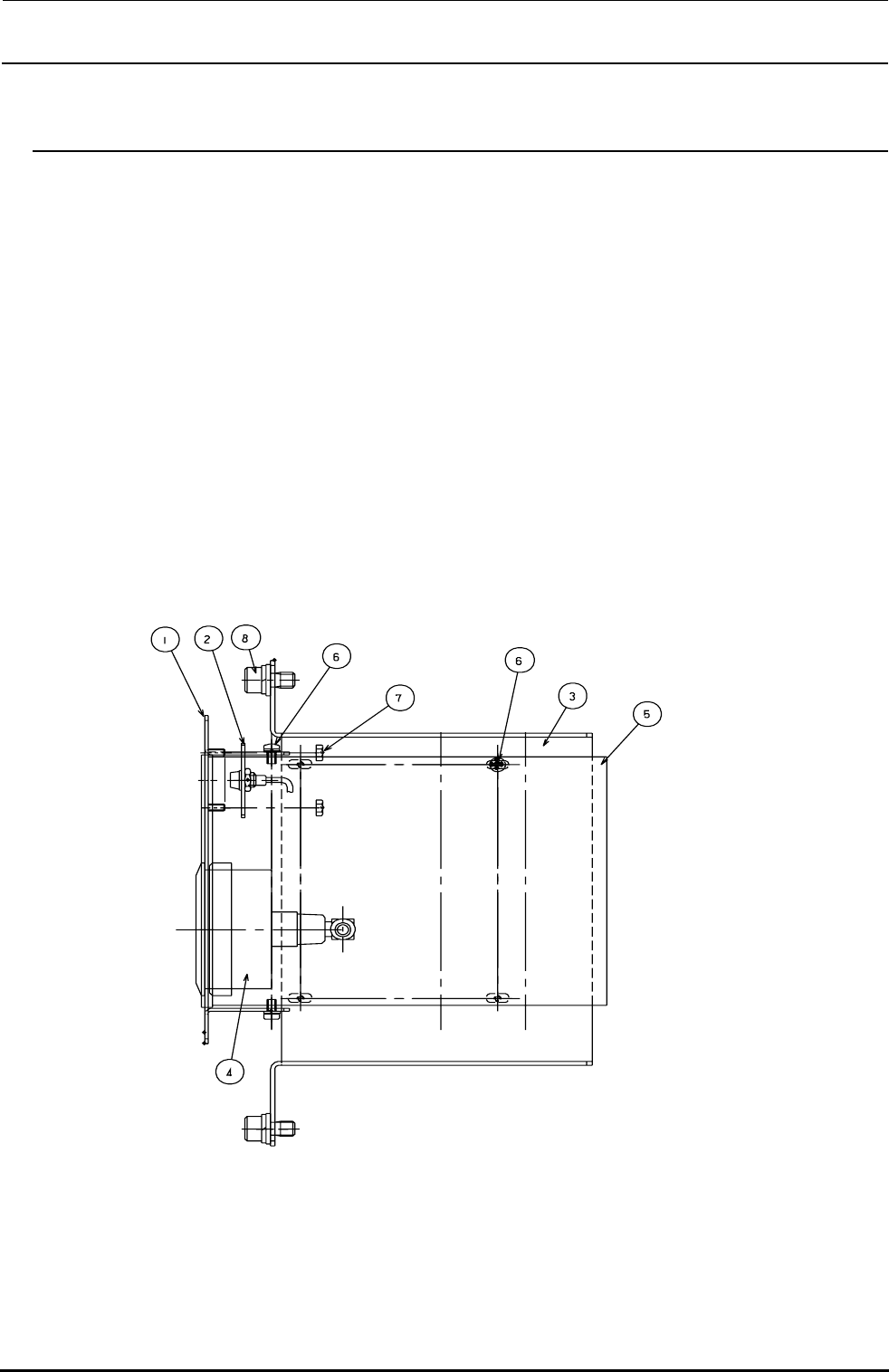

13-2 ．ＦＤＤ的更换
１） 卸下⑧的螺丝，从底座卸下ＦＤＤ支架。
２） 从ＦＤＤ卸下ＦＤＤ连接电缆插头。
３） 卸下ＦＤＤ下侧⑥的 4 个螺丝，从ＦＤＤ支架卸下ＦＤＤ。
４） 卸下ＦＤＤ两侧面⑥的 2 个螺丝，从ＦＤＤ卸下ＦＤＤ面板。
５） 安装时，请按照相反的程序进行安装。
① ＦＤＤ面板 １个
② ＨＤＤ存取灯 １个
③ ＦＤＤ支架 １个
④ 空气压缩机表 １个
⑤ ＦＤＤ １个
⑥ 螺丝Ｃａｐ（Ｍ３×８） ６个
⑦ 螺母（Ｍ３） ２个
⑧ 螺丝Ｃａｐ（Ｍ６×１２） ２个
图１３－２－１
13-2
