Rev 2.2
维修调整要领书
13-2 ．ＦＤＤ的更换
１） 卸下⑧的螺丝，从底座卸下ＦＤＤ支架。
２） 从ＦＤＤ卸下ＦＤＤ连接电缆插头。
３） 卸下ＦＤＤ下侧⑥的 4 个螺丝，从ＦＤＤ支架卸下ＦＤＤ。
４） 卸下ＦＤＤ两侧面⑥的 2 个螺丝，从ＦＤＤ卸下ＦＤＤ面板。
５） 安装时，请按照相反的程序进行安装。
① ＦＤＤ面板 １个
② ＨＤＤ存取灯 １个
③ ＦＤＤ支架 １个
④ 空气压缩机表 １个
⑤ ＦＤＤ １个
⑥ 螺丝Ｃａｐ（Ｍ３×８） ６个
⑦ 螺母（Ｍ３） ２个
⑧ 螺丝Ｃａｐ（Ｍ６×１２） ２个
图１３－２－１
13-2
Rev 2.2
维修调整要领书
13-3 ．ＣＤ－ＲＯＭ 驱动器的更换
１） 取下①CD-ROM 托架制动螺丝共 2 颗，把②CD-ROM 托架从底架上卸下。
２） 打开④扁形电缆夹，取下扁形电缆，把连接器从 CD-ROM 上拔出。
３） 卸ＣＤ－ＲＯＭ驱动器的③螺丝，从ＣＤ－ＲＯＭ支架卸下。
４） 安装时请按照相反的程序进行安装。
13-4 ．测力测感器放大器的测测
１） 取下①CD-ROM 托架制动螺丝共 2 颗，把②CD-ROM 托架从底架上卸下。
２） 把⑦测力传感器放大器背面的⑥配线电缆全部取下。
３） 取下⑤测力传感器放大器制动螺丝共 2 颗，将⑦测力传感器放大器朝←记号方向拔出。
４） 安装时，请按照相反的步骤进行。
图１３－３－１／１３－３－２
① CD-ROM 托架制动螺丝 2 颗
② CD-ROM 托架 1 个
③ CD-ROM 安装螺丝 4 颗
④ 母线电缆夹 1 个
⑤ 测力传感器放大器制动螺丝 2 颗
⑥ 电缆 —
⑦ 测力传感器放大器 1 个
13-3
Rev 2.2
维修调整要领书
13-5 ．ＬＣＤ监视器的更换
13-5-1.
LCD
监视器的更换
１） 卸下④平螺丝和⑤⑥⑦蝶形螺丝等，从③ＬＣＤ支架Ｒ卸下②ＬＣＤ支架Ｆ。
２） 卸下⑧螺丝Ｃａｐ，从①ＬＣＤ监视器卸下②ＬＣＤ支架Ｆ。
３） 安装时，请按照相反的程序进行安装。
① ＬＣＤ监视器 1 个
② ＬＣＤ支架Ｆ 1 个
③ ＬＣＤ支架Ｒ 1 个
④ 平头螺丝 2 个
⑤ 蝶形螺丝 1 个
⑥ 平垫片 1 个
⑦ 弹簧垫 1 个
⑧ 螺丝Ｃａｐ 4 个

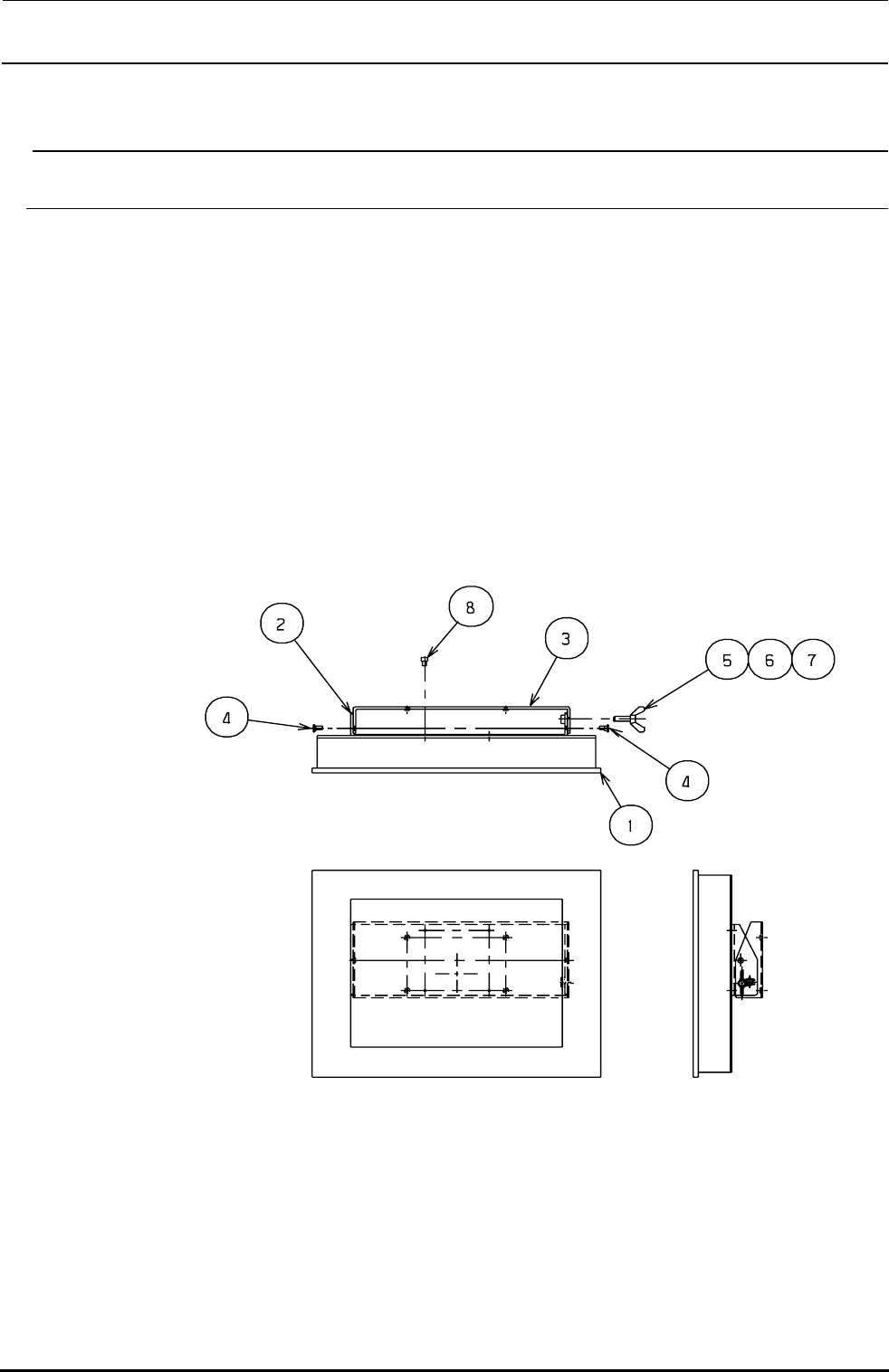

图 13-5-1
