Rev 2.2
维修调整要领书

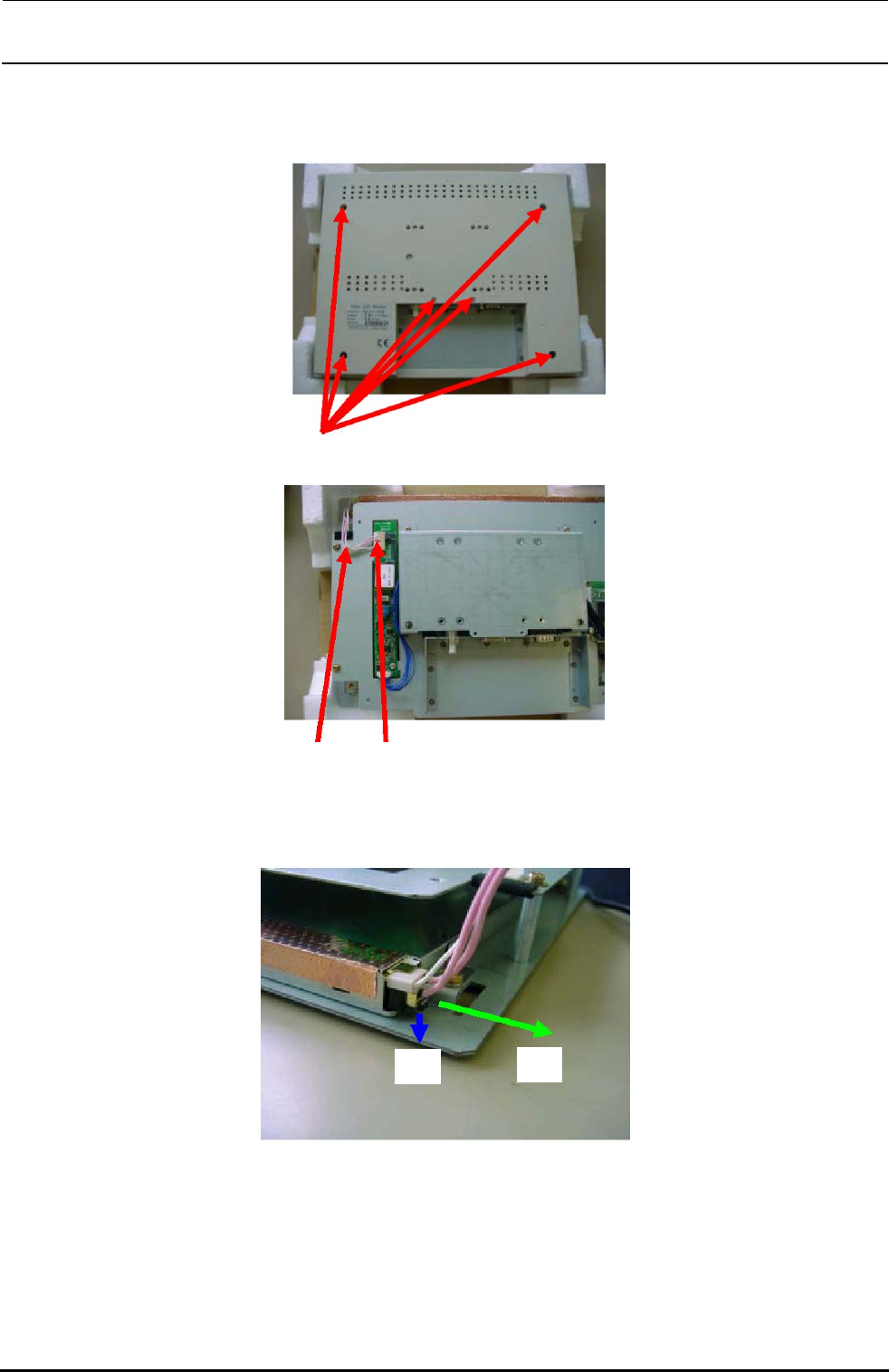

13-5-2-2-1 背灯的更换
【工序①】取下 6 个部位的 M3 螺钉。
【工序②】剥掉 UL 带。一般不能再用。
【工序③】从夹紧件中取出高压电缆。
注）拔出电缆时要注意有无破损、断线。如果在断线状态下接通电源，则有冒烟、着火的危险。
【工序④】向④所示的箭头方向按下固定背灯管用的卡爪。
【工序⑤】完成工序④后即顺⑤所示的箭头方向拔出背灯。
注）不要硬拉背灯电缆。极可能引起电缆断线，有冒烟、着火的危险。
【工序⑥】按与工序⑤相反的方向插入更换用的背灯管，插到头时可听到固定用的卡爪有“咔嚓”一声。
【工序⑦】依工序③→②→①的顺序将显示仪回复到原先的状态。
④
⑤
13-6
Rev 2.2
维修调整要领书
＜选购后置监视器(REAR MONITOR OPTION)时的设置及连接＞
液晶显示监视器有 2 种规格不同的种类。即 40025669（标准 LCD40028131（用于监测元件端脚共面性
的模拟液晶显示器）。
本节介绍的是与另外的任选功能（共面性）组合时的连接方法以及非此种情况时的连接方法。

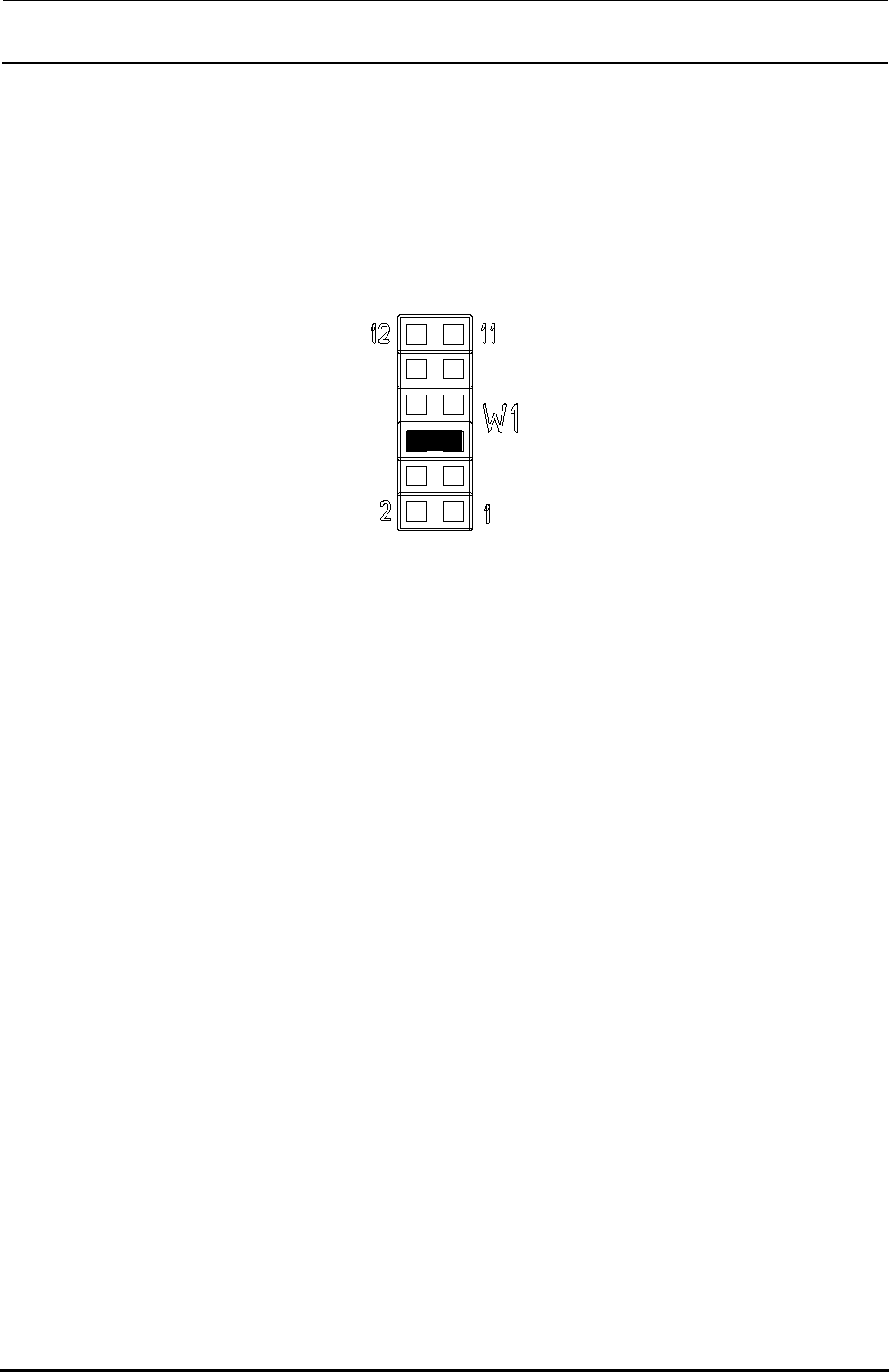

＜RS232C CHANGE PCB ASM 的跨接设定＞
安装在控制单元（参看 14-4-1 章）内的 RS232C CHANGE PCB ASM 的 W1 的跨接请按下图所示设定。
13-7
Rev 2.2
维修调整要领书
13-5-2-2-2 触摸屏的设定（选项）
如果是带触摸屏的机器规格，在更换LCD监视器后须要进行触摸屏的设定。

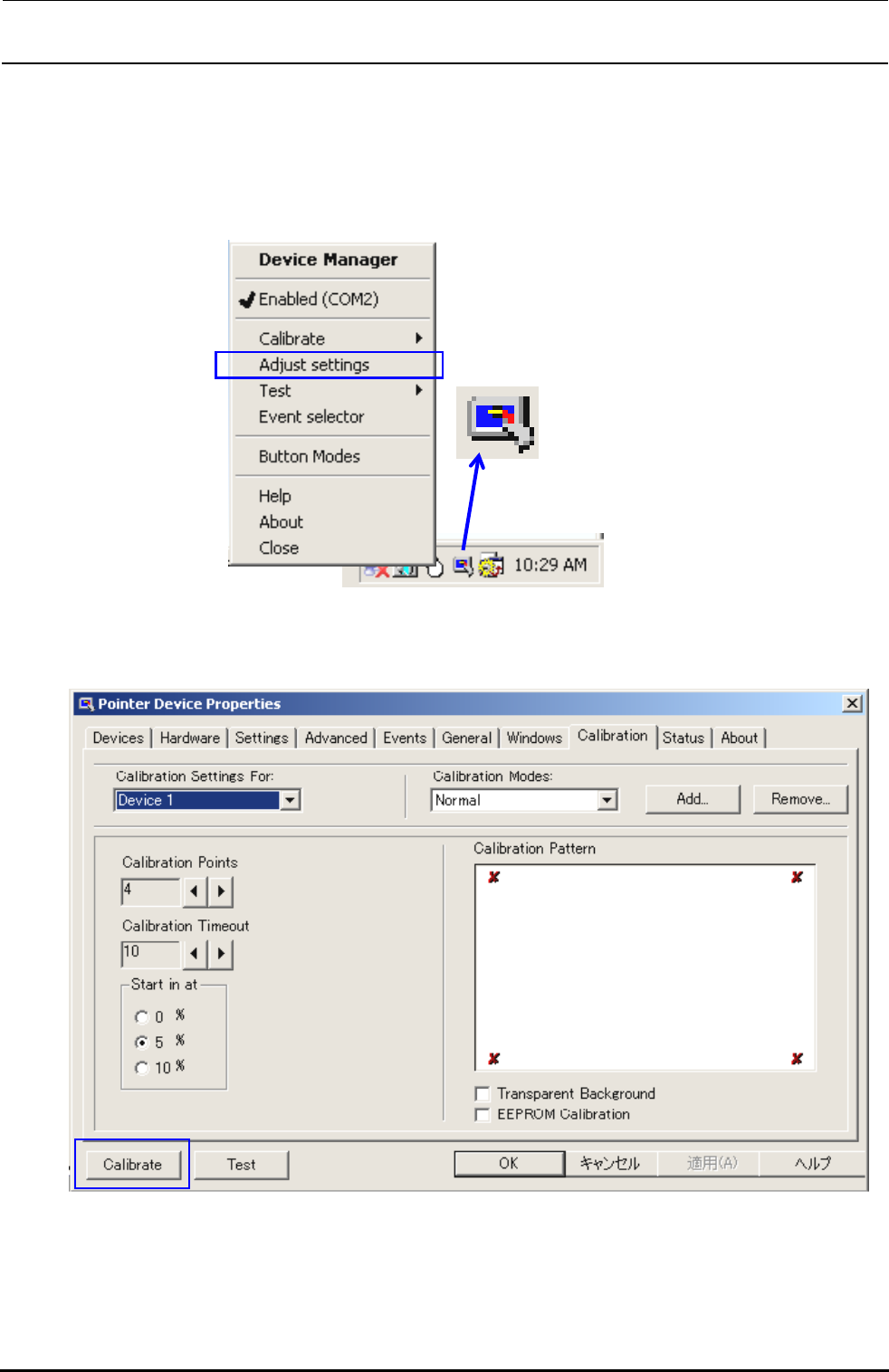

1) 点击桌面右下方通知区域的图标，选择[Adjust settings]使之启动。
图 13-5-2-2-2-1 通知区域
2) 启动后，会显示下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-5-2-2-2-2 触摸屏设定窗口
13-8
