Rev2.2 维修调整要领书 1- 1 -4 ．同步皮带ＹＢ为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。１）卸下把Ｙ皮带支架（１）固定在Ｘ机架端的ＳＬ６０６２０９２ＴＮ。２）拧松固定ＹＢ皮带轮支架组件的ＳＬ６０６２５９２ＴＮ。３）拧松ＳＭ６０８４００２ＴＮ，卸下ＹＢ皮带轮支架组件。４）卸下夹同步皮带ＹＢ的ＳＬ６０４１２９２ＴＮ。更换同步皮带ＹＢ。…

Rev2.2

维修调整要领书

1- 1-3．同步皮带

１）卸下皮带护罩

２）卸下同步皮带ＹＢ。（参照１－１－４。）

３）拧松固定Ｙ马达组件的ＳＬ６０６１４９２ＴＮ。

４）松开ＳＭ６０４１２０２ＴＮ，拧松同步皮带 YM 的张力。

５）拧松ＳＬ６０６４０９２ＴＮ，卸下ＹＭ支架组件。

６）拧松ＳＬ６０６３５９２ＴＮ，更换ＹＡ皮带轮支架组件。

（不能只更换同步皮带 YM。必须更换ＹＡ皮带轮组件。）

７）按照相反的顺序组装。进行同步皮带 YM 和ＹＢ的张力调整。（调整顺序参照１－８页）

图１－１－３－１

YA 皮带轮支架组件 L

同步皮带

(从后侧)

马达组件

轴机架

YM 支架组件

SM6041202TN

１－7

Rev2.2

维修调整要领书

1- 1-4．同步皮带ＹＢ

为了提高作业效率，请卸下侧面护罩。卸下侧面护罩的安装螺丝，从后侧拉出来。

１）卸下把Ｙ皮带支架（１）固定在Ｘ机架端的ＳＬ６０６２０９２ＴＮ。

２）拧松固定ＹＢ皮带轮支架组件的ＳＬ６０６２５９２ＴＮ。

３）拧松ＳＭ６０８４００２ＴＮ，卸下ＹＢ皮带轮支架组件。

４）卸下夹同步皮带ＹＢ的ＳＬ６０４１２９２ＴＮ。更换同步皮带ＹＢ。

５）按照相反的顺序组装。调整同步皮带ＹＢ的张力。（调整顺序参照１－８页）

图１－１－４－１

图１－１－４－２

皮带支架(1)

通 X 机架端组件

同步皮带

皮带支架(2)

Y 轴支架

(从后侧)

同步皮带 YB

YB 皮带轮支架组件

１－8

Rev2.2

维修调整要领书

＜调整顺序＞

① 用由尼塔公司生产的张力计，在下图箭头部分测定张力，确认是否符合规格。

（注意１）Ｙ马达皮带的调整时，转动皮带轮，在数处（至少 5 处以上）测定张力，确认平均值在规格内。

・

张力计的输入值

皮带种类

皮带单位质量皮带宽度皮带跨度

(g/m・mm) (mm) (mm)

同步皮带ＹＭ 2.5 40 93

同步皮带ＹＢ 3.8 70 1221

・

测定位置

・规格值

1. 出货时

Ｙ皮带(同步皮带 YB)∶１２３０±５０Ｎ

Ｙ马达皮带(同步皮带 Y Ｍ)∶３２５±２０Ｎ

2. 市场再次调整时

Ｙ皮带（同步皮带ＹＢ）：如果不足 800N，须要调整。

Ｙ马达皮带（同步皮带ＹＭ）：如果不足 190N，须要调整。

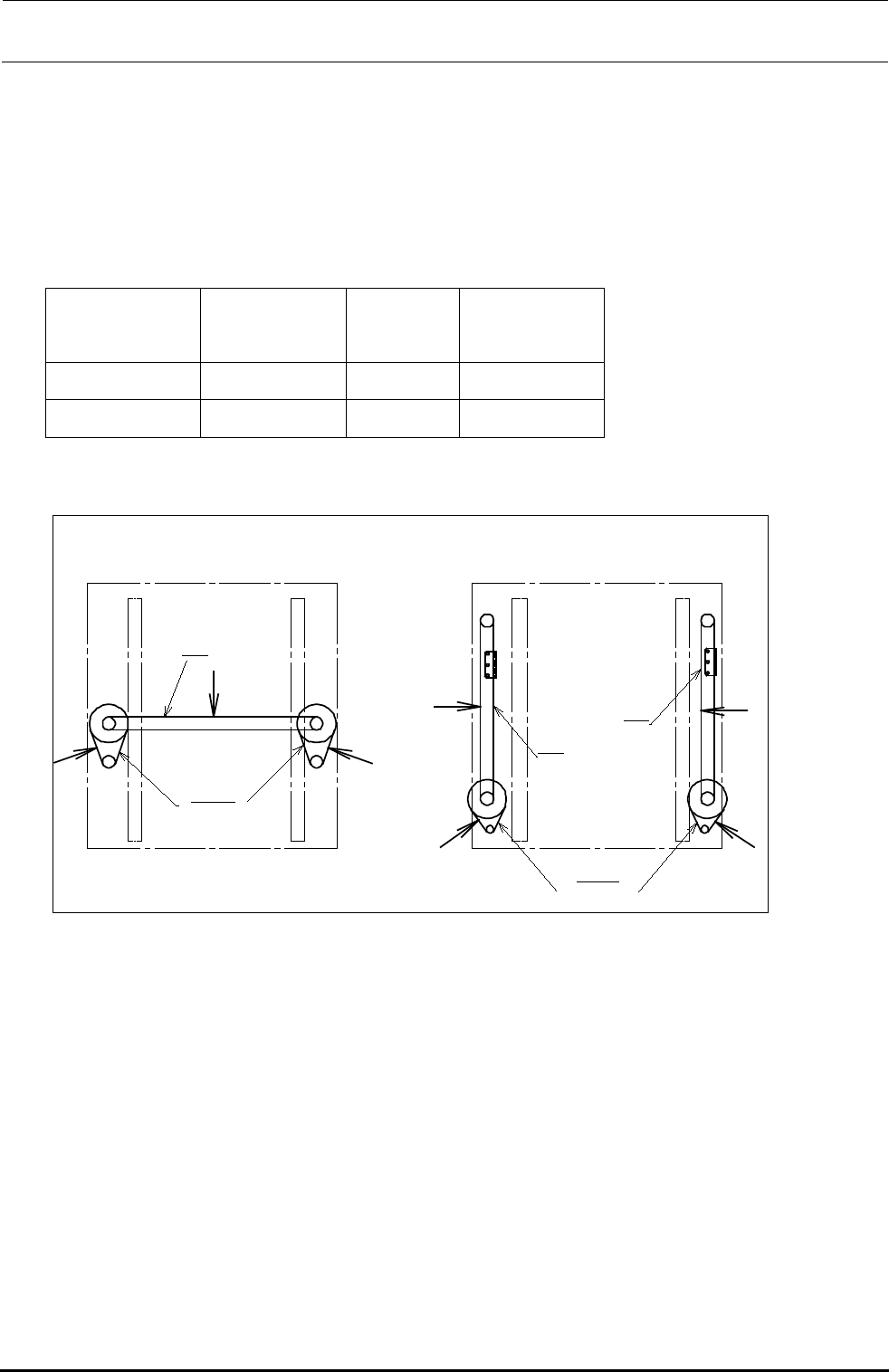

X 轴 Y 轴

后侧

皮带

X 马达皮带

前侧

Ｙ马达支架

前侧

皮带

１－9
