Rev 2.2 维修调整要领书 13 -6 - 2 ． 更换方法 1 ） 卸下 ② 螺丝，从 ③ＨＤＤ 支架卸下 ①ＨＤＤ 护罩 。 2 ） 卸下 ⑦⑧⑨⑩⑪ 的螺丝，从 ⑫ＨＤＤ 柱栓卸下 ③ＨＤＤ 支架 。 3 ） 卸下 ⑥ 的螺丝，从 ③ＨＤＤ 支架卸下 ④ＨＤＤ。 4 ） 把 ⑤ 止动橡胶从 ④ＨＤＤ 卸下 。 5 ） 安装时，请按照相反的程序进行安装 。 ①ＨＤＤ 护罩 1 个 ② 螺丝 4 个 ③ HDD 支架 1 个 ④Ｈ…
Rev 2.2
维修调整要领书
13-6 ．HDD 的更换
更换 HDD 时，除写列需要部件以外，CX-1
主机动作时还需要
参数文件
。
更新了 MS 参数等之后，按菜单的「文件」→「从控制数据管理」进行后备。
而且，
有关生产程序文件
也请后备到 FD 等处。
更换 HDD 时，请一定按照手册的程序实施。
13-6 -1．需要部件
① CX-1 Environment Disk（HDD）
CX-1 系列种，需要
CX-1 Environment Disk
（Windows XP 或 RTX 等，CX-1 系列的动作环境已经设
置）。
表 13-6-1-1 HDD 的货号
言語
OS
品名
品番
对应 CPU 板
共用（日·英·
中）
WindowsXP SYSTEM DISK UNIT (CX-1) 40034686 125J 用（40003280
）
共用（日·英·
中）
WindowsXP SYSTEM DISK UNIT (CX-1) 40044508 128J 用（40044475
）
② CX-1 系列系统程序安装软盘
这是 CX-1 系列的软件。保存有 CX-1 所有的系统程序，安装时指定机种（仅新安装时）。
③ Flexline DB 安装软盘：部件程序库数据。
④ 可使用的 HDD 根据 CPU 板而不同。请参照表 13-5-1-1，确认 HDD 与 CPU 板相一致。
⑤ 关于 125J→128J 的更换，请参阅“CPU 板（ 125J→128J）更换要领书 (Replacement of CPU Board
(ACP-125J R ACP128J) Instruction Manual)”，按照其要领进行操作。
13-12
Rev 2.2
维修调整要领书
13-6 -2．更换方法
1）卸下②螺丝，从③ＨＤＤ支架卸下①ＨＤＤ护罩。
2）卸下⑦⑧⑨⑩⑪的螺丝，从⑫ＨＤＤ柱栓卸下③ＨＤＤ支架。
3）卸下⑥的螺丝，从③ＨＤＤ支架卸下④ＨＤＤ。
4）把⑤止动橡胶从④ＨＤＤ卸下。
5）安装时，请按照相反的程序进行安装。
①ＨＤＤ护罩 1 个
②螺丝 4 个
③HDD 支架 1 个
④ＨＤＤ 1 个
⑤止动橡胶 4 个
⑥螺丝Ｃａｐ（Ｍ３×８） 3 个
⑦螺丝Ｃａｐ（Ｍ５×１２） 1 个
⑧圆头螺丝（Ｍ５×３０） 1 個
⑨弹簧垫 1 个
⑩垫片（Ｍ５） 1 个
⑪环 1 个
⑫ＨＤＤ柱栓 2 个
⑬弹簧垫（Ｍ１０） 2 个
⑭垫片（Ｍ１０） 2 个
⑮螺母 2 个
13-13
Rev 2.2
维修调整要领书
13-6 -3．
BIOS 的设定
HDD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。
注：BIOS（Basic Input Output System）
这是控制电子计算机（这里是 CX-1）的数据输出输入力的重要的程序，
操作时，请充分注意
。保存在
CPU 基板上的闪蒸式存储器里。
13-6-3-1
HDD
的识别确认
请确认 BIOS 是否正确第识别 HDD。
检查存储器后，如果找不到可以起动的 HDD、FDD 时，如下的通知显示出来。
No bootable device available
R – REBOOT
S – SETUP
按<S>键，可以移动到BIOS设定画面。（按<R>键之后进行复位）
＜设定方法＞
1) 显示
BIOS 画面
。
打开电源之后，检查存储器时，立即按<DEL>键。

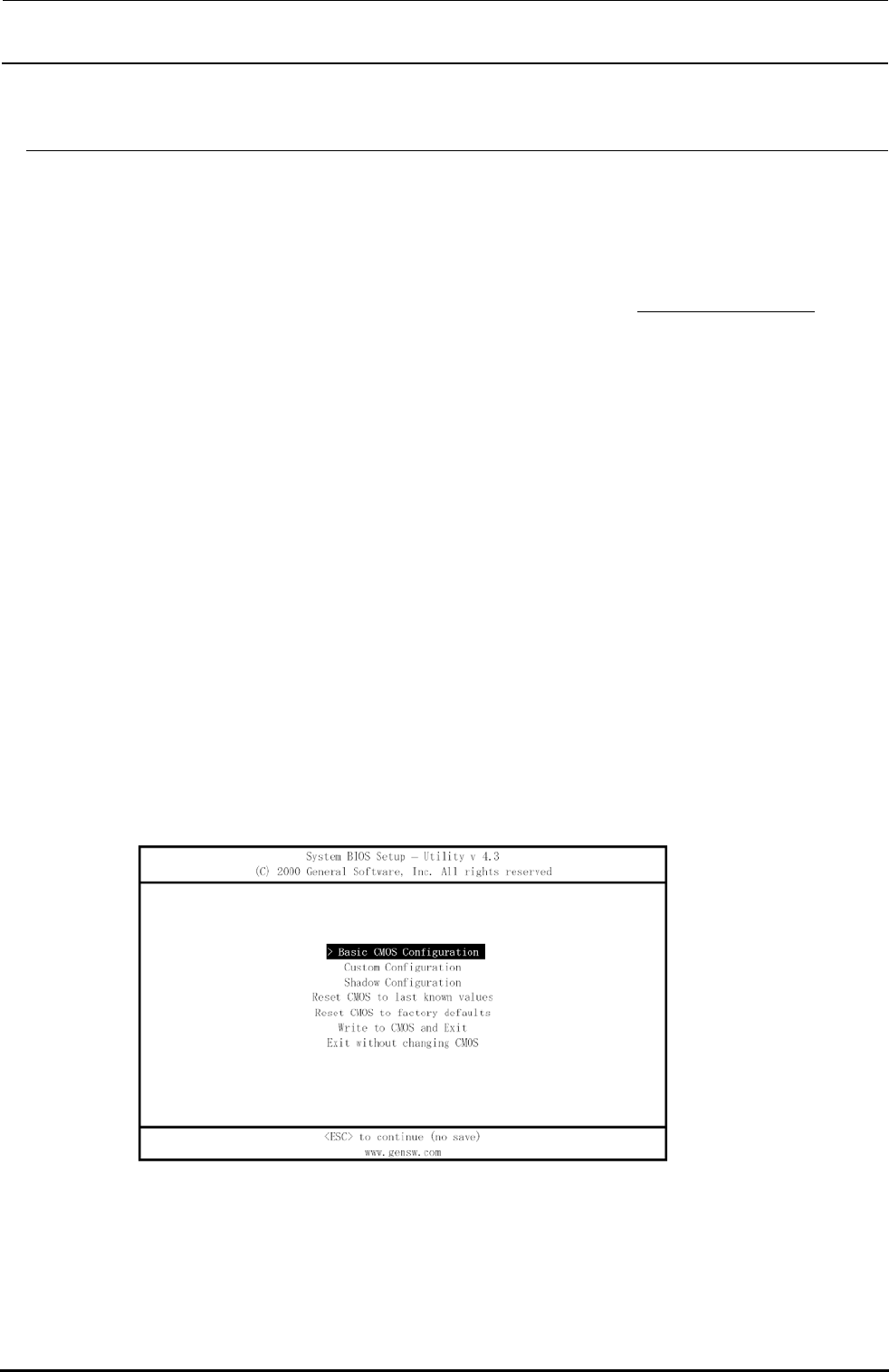

移动到BIOS设定之后，下列的画面被显示出来。把游标移动到想变更的项目上（文字被翻转的部分），
按<Enter>键，实行选择的项目。
13-14
