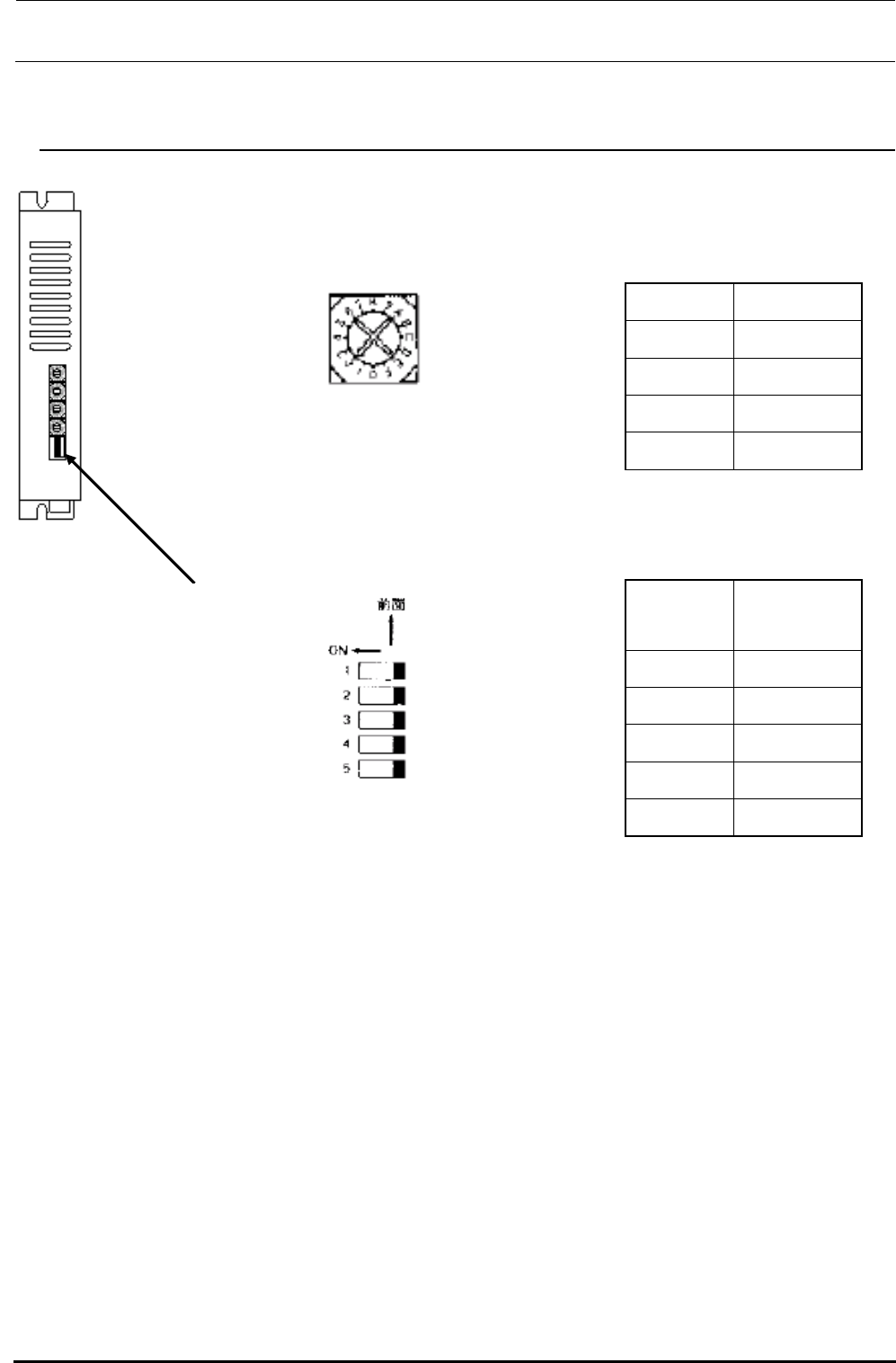

把设定用旋转ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
把旋转部箭头 Ｍ２ 0
转动到设定值 Ｍ１ 0
２．设定ＳＷ的设定
把设定用设定ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ
ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
Rev 2.2
维修调整要领书
16-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再操作。
16 供料器部位标尺
供料器部位标尺供料器部位标尺
供料器部位标尺
16
1616
16-
--
-1.
1.1.
1. ＦＰＩ（
ＦＰＩ（ＦＰＩ（
ＦＰＩ（前
前前
前）
））
）的拆卸
的拆卸的拆卸
的拆卸

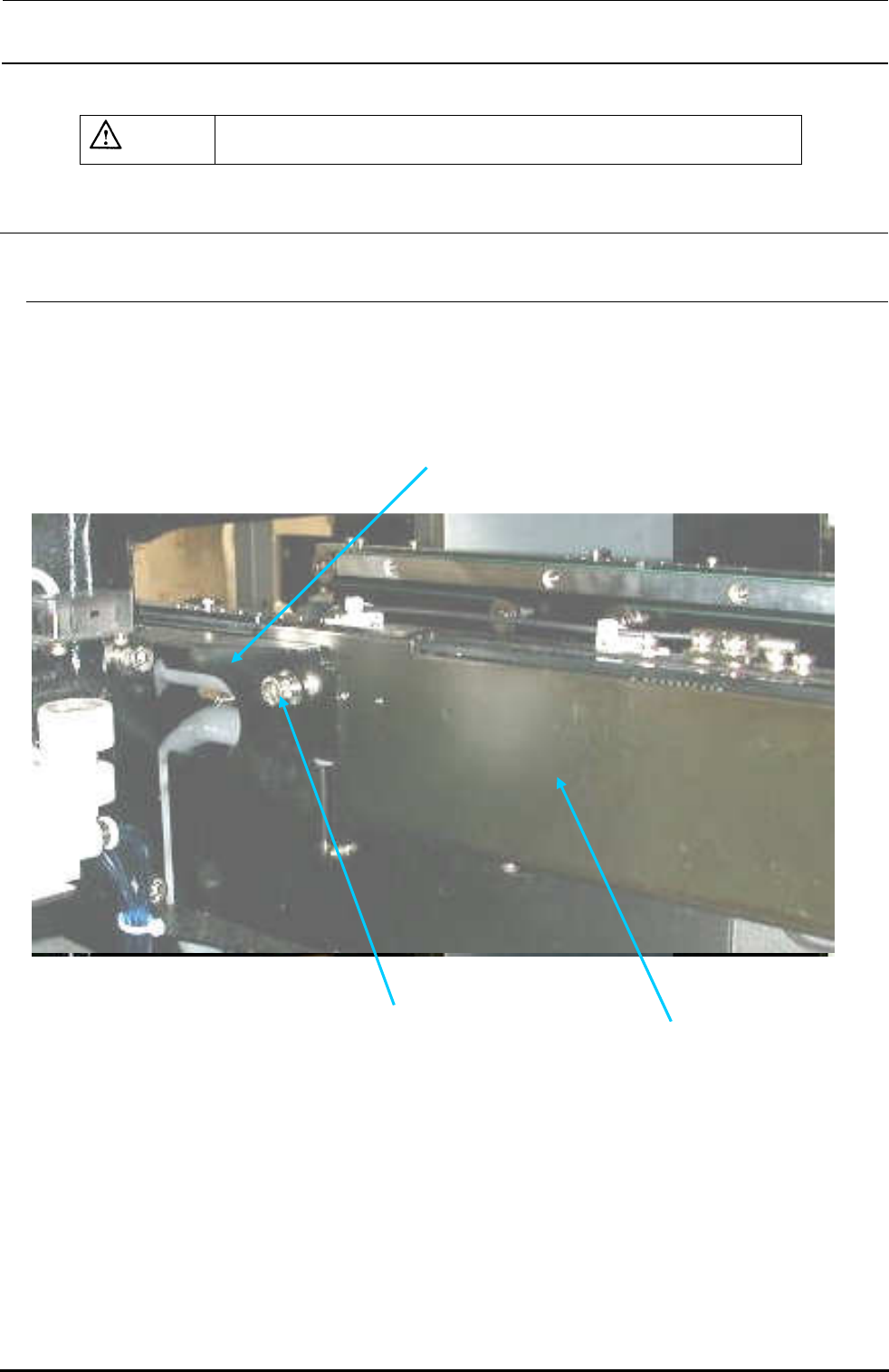

如下图所示，挂到Ｙ轴机架（两侧）固定的ＦＰＩ侧支架的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下 2 个螺丝，向上滑动即可拆卸。
图
图图
图 16
1616
16-
--
-1
11
1
ＦＰＩ侧支架Ｆ
螺丝ｃａｐ
ＦＰＩ装配件Ｆ
Rev 2.2
维修调整要领书
16-2
16
1616
16-
--
-2.
2.2.
2. ＦＰＩ（
ＦＰＩ（ＦＰＩ（
ＦＰＩ（后
后后
后）
））
）的拆卸
的拆卸的拆卸
的拆卸

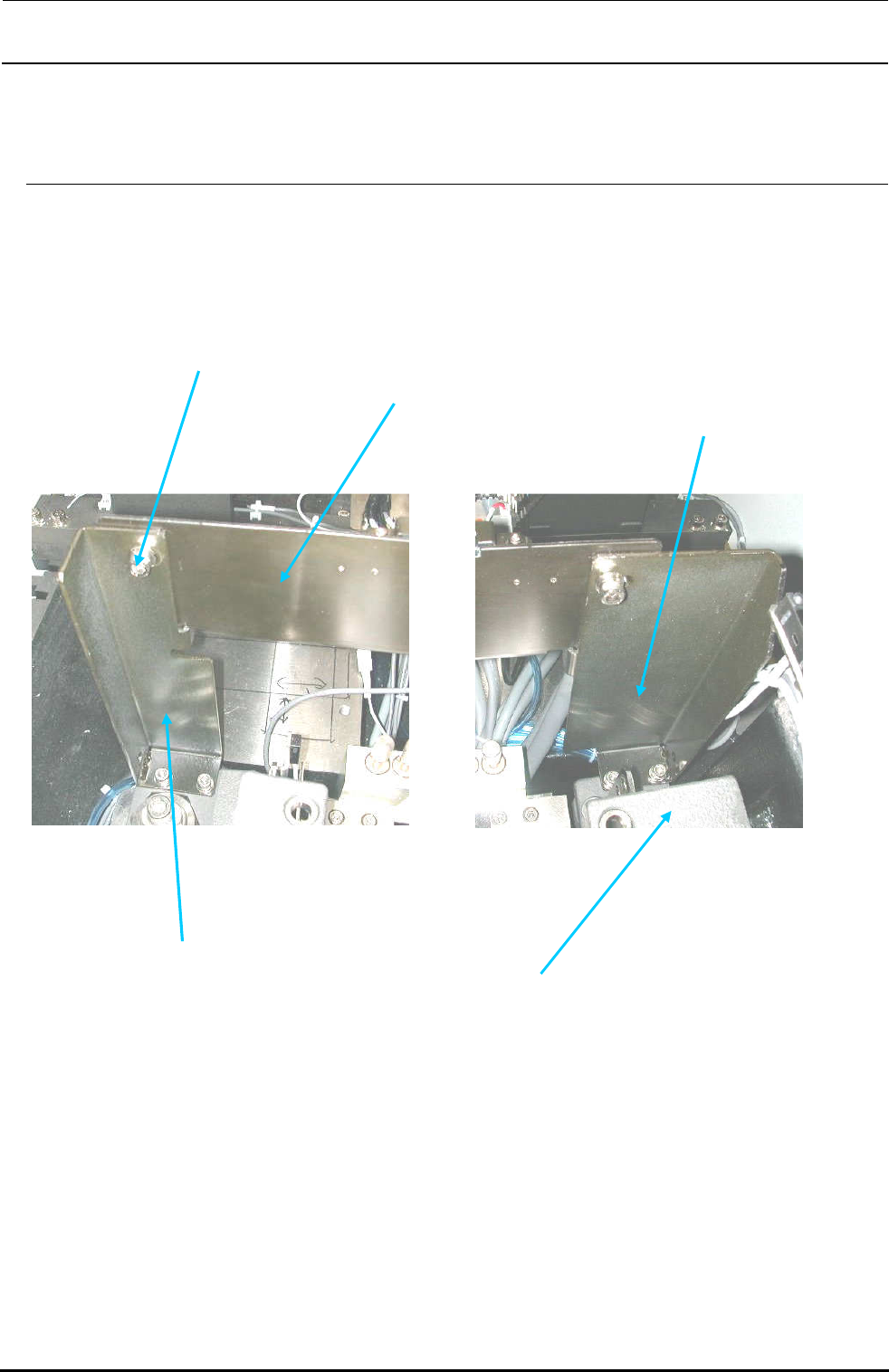

如上图所示，挂供料器支架（两侧）固定的ＦＰＩ侧支架ＲＲ／ＲＬ的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下２个螺丝，向上方向滑动就可以卸下。
图
图图
图 16
1616
16-
--
-2
22
2
Ｍ６×１２螺丝ｃａｐ
ＦＰＩ装配件Ｒ
ＦＰＩ侧支架ＲＲ
ＦＰＩ侧支架ＲＬ
供料器架ＲＲ
