Rev 2.2 维修调整要领书 18 -2 ． 放大装置（ WAIT 传感器、 STOP 传感器） 18 -2- 1 ． 各部分的名称 *1 进行设定时也作为确定按钮使用。 *2 显示可利用功能选择菜单中的显示类型选择进行设定。 *3 也可以用来对入光时输出 ON （ LO ） / 遮光时输出 ON （ DO ）进行切换或取消操作。 AUTO/OK ：自动调 谐 按钮 *1 设定值 ( 绿 ) *2 受光量 ( 红 ) *2 动作显示灯…
Rev 2.2
维修调整要领书
危险
为了防止突然的起动造成事故，请端掉电源之后再操作。
18
薄基板输送装置
※ 本书对薄基板输送装置选项独自的部位和功能进行说明。关于与标准机型相同部分的保养调整，请
参阅“5 基板输送装置”。
18-1．Y 推进器气缸的更换
<拆卸方法>
１）从气缸①拆下②和③。
２）一面将①向图的右斜上方旋转，一面把⑥移动到容易松开的位置。
３）松开⑥，拆下⑤。
４）转动①将其拆下。
<安装方法>
１）按上述 4）～2）的顺序进行安装。
２）将下图的 A 尺寸调整为 0.1～0.3mm，再旋紧③予以固定。
３）安装②。
18-1
Rev 2.2
维修调整要领书
18-2．放大装置（WAIT 传感器、STOP 传感器）
18-2-1．各部分的名称
*1 进行设定时也作为确定按钮使用。
*2 显示可利用功能选择菜单中的显示类型选择进行设定。
*3 也可以用来对入光时输出 ON（LO）/遮光时输出 ON（DO）进行切换或取消操作。
AUTO/OK：自动调谐按钮*1
设定值 (绿)
*2
受光量 (红) *2
动作显示灯 (橙黄) +按钮 -按钮
FUNC/CANCEL：
功能选择按钮*3
操作部
投光侧
受光侧
光纤固定杆 光信号窗
光纤插入长度基准标记
操作部盖板
18-2
Rev 2.2
维修调整要领书

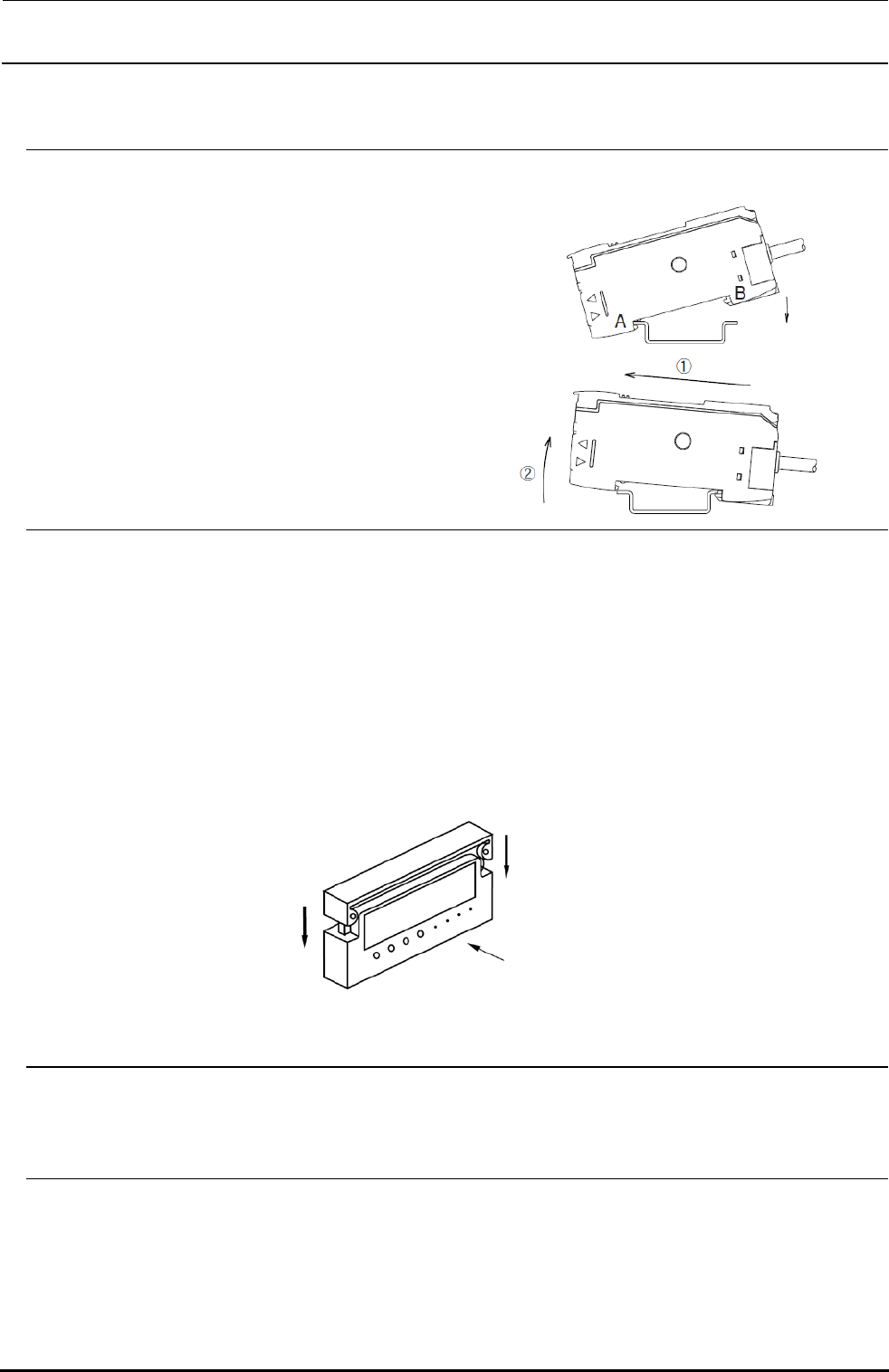

18-2-2．放大装置的安装·拆卸
<安装方法>
１）请将放大装置前部的槽（A 部）插入专用的安装托架或 DIN 轨道。
２）按压放大装置的后部（B 部），使牢牢嵌入。
<拆卸方法>
１）将装置向前方（右图①的方向）用力按压，松开前部的锁定。
２）请朝右图②的方向拉起后取下。
18-2-3．光纤的切断
※ 切断光纤请使用专用的刀具（附属于光纤）。
① 请将光纤穿入专用刀具的孔中，固定到规定的长度。
② 请将刀刃一口气按到底切断光纤。
③ 光纤要一根一根切断，已用过一次的刀刃请勿反复使用。
注） 当光纤装置的检测面被污染时，请用柔软清洁的布块轻轻擦拭。
另外，请勿使用汽油、信纳水等有机溶剂。
18-2-4．将光纤安装到放大装置上
请参照 QA 表“薄基板输送装置 No.4”进行调整。
18-2-5．输出的设定
请参照 QA 表“薄基板输送装置 No.5”进行调整。
光纤
18-3
