Rev 2.2
维修调整要领书
18-2-2．放大装置的安装·拆卸
<安装方法>
１）请将放大装置前部的槽（A 部）插入专用的安装托架或 DIN 轨道。
２）按压放大装置的后部（B 部），使牢牢嵌入。
<拆卸方法>
１）将装置向前方（右图①的方向）用力按压，松开前部的锁定。
２）请朝右图②的方向拉起后取下。
18-2-3．光纤的切断
※ 切断光纤请使用专用的刀具（附属于光纤）。
① 请将光纤穿入专用刀具的孔中，固定到规定的长度。
② 请将刀刃一口气按到底切断光纤。
③ 光纤要一根一根切断，已用过一次的刀刃请勿反复使用。
注） 当光纤装置的检测面被污染时，请用柔软清洁的布块轻轻擦拭。
另外，请勿使用汽油、信纳水等有机溶剂。
18-2-4．将光纤安装到放大装置上
请参照 QA 表“薄基板输送装置 No.4”进行调整。
18-2-5．输出的设定
请参照 QA 表“薄基板输送装置 No.5”进行调整。
光纤
18-3
Rev 2.2
维修调整要领书

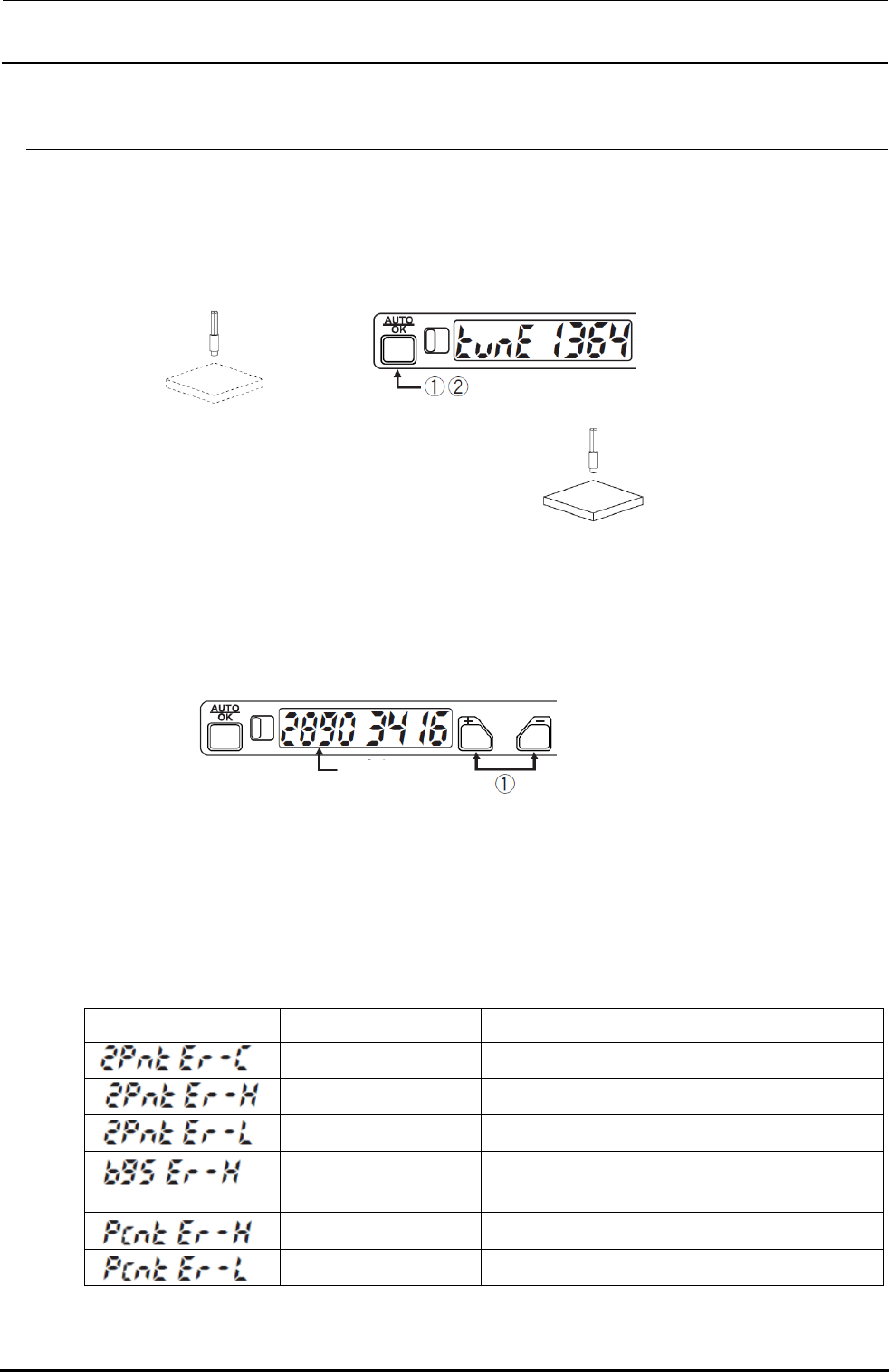

18-2-6．调谐（2 点调谐）
将处于工件有或无这二个状态之中间的强度作为设定值。
<设定方法（自动调谐）>
① 请在没有工件的状态下按“AUTO/OK”按钮。
② 请在有工件的状态下按“AUTO/OK”按钮。
调谐结束时显示“2Pnt GOOd”。
* ①②的工件状态顺序即使相反也能设定同样的灵敏度。
● 手动调谐
以手动设置设定值。在通常状态下按+或-按钮，则成为手动调谐设定状态。
● 调谐时的错误
当出现调谐错误的显示时，请按以下操作步骤从新进行调谐。
① 请按“FUNC/CANCEL”按钮，予以取消。（设定值恢复为开始调谐前的值）
② 请根据错误的种类从新评估条件。（参照下表）
③ 再次从新进行自动调谐。
错误显示
错误内容
应分析的部位、解决办法
受光强度差不够 远离光纤设置位置，传感类型（向大功率侧）
设定值太高 远离
光纤设置位置，传感类型（向高速响应侧）
设定值太低 接近光纤设置位置，传感类型（向大功率侧）
设定值太高 远离光纤设置位置，近距离饱和方式，传感类
型（向高速响应侧）
设定值太高 降低相对于基准状态的比例（%）
设定值太低 提高相对于基准状态的比例（%）
设定值
18-4
Rev 2.2
维修调整要领书

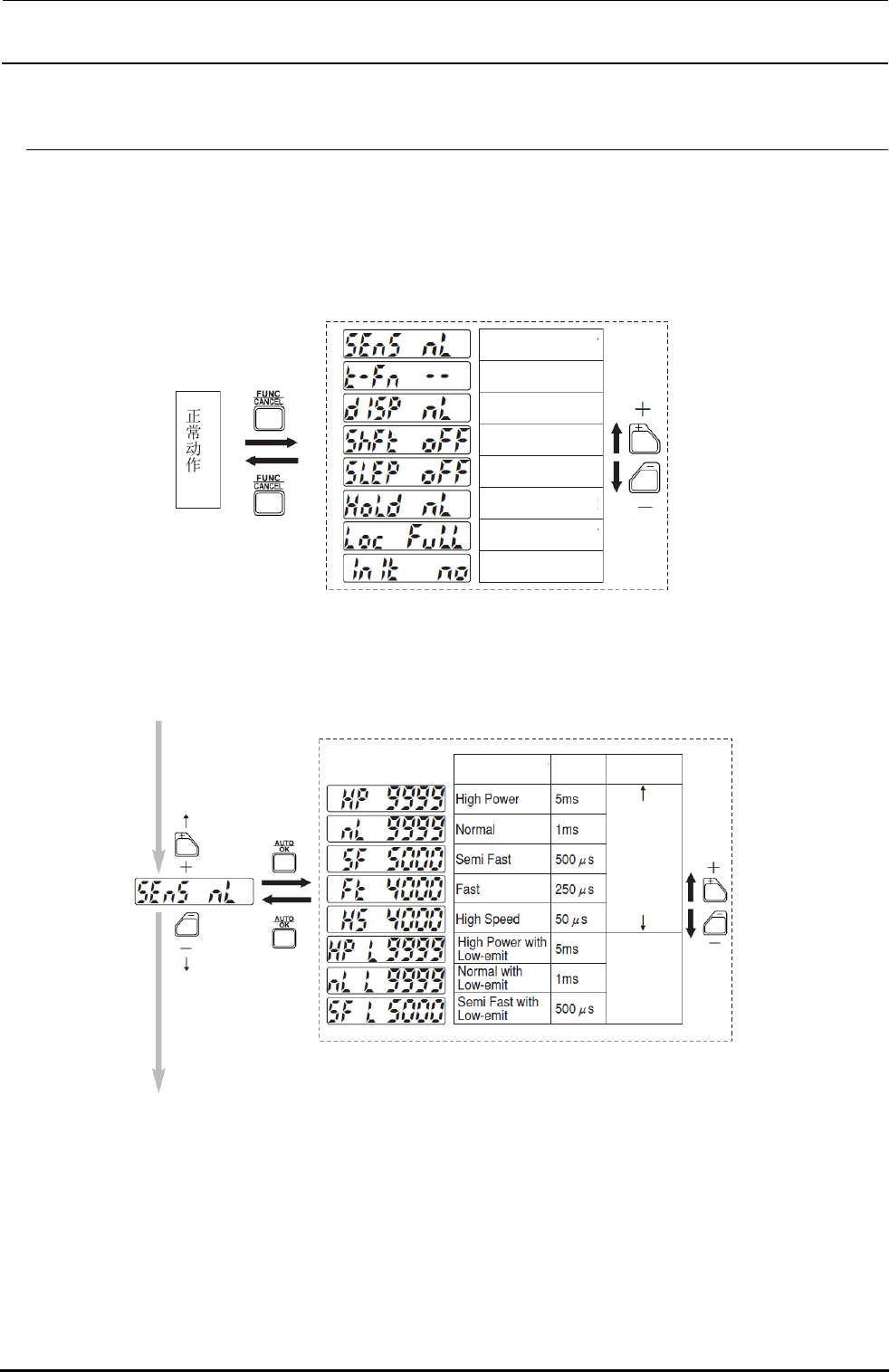

18-2-7．功能选择菜单
在正常动作时按“FUNC/CANCEL”按钮，可转移到功能选择菜单。
在显示功能选择菜单的状态下按“FUNC/CANCEL”按钮，可回到正常动作状态。
并且，各选择项目可用+或-按钮进行移动，用“AUTO/OK”按钮转移到选择项目的设定状态。
关于出厂设定值，请参阅【初始化】。
【选择传感类型】
按
按
传感类型
定时器种类
显示类型
显示值移位
监视器休眠
选择保持时间
键锁类型
初始化
按
按
最大显示值
传感类型
响应时间
大功率侧
高速
响应侧
近距离
检测方式
在功能选择的过程中显示传感类型（绿）和受光量（红）
