Rev 2.2 维修调整要领书 18 -2- 7 ． 功能选择菜单 在正常动作时按 “FUNC/CANCE L” 按钮，可转移到功能选择菜单。 在显示功能选择菜单的状态下按 “FUNC/CANCE L” 按钮，可回到正常动作状态。 并且，各选择项目可用 + 或 - 按钮进行移动，用 “AUTO/OK” 按钮转移到选择项目的设定状态。 关于出厂设定值，请参阅【初始化】。 【选择传感类型】 按 按 传感类型 定时器种类 显示类型 显示值移位…
Rev 2.2
维修调整要领书
18-2-6．调谐（2 点调谐）
将处于工件有或无这二个状态之中间的强度作为设定值。
<设定方法（自动调谐）>
① 请在没有工件的状态下按“AUTO/OK”按钮。
② 请在有工件的状态下按“AUTO/OK”按钮。
调谐结束时显示“2Pnt GOOd”。
* ①②的工件状态顺序即使相反也能设定同样的灵敏度。
● 手动调谐
以手动设置设定值。在通常状态下按+或-按钮，则成为手动调谐设定状态。
● 调谐时的错误
当出现调谐错误的显示时，请按以下操作步骤从新进行调谐。
① 请按“FUNC/CANCEL”按钮，予以取消。（设定值恢复为开始调谐前的值）
② 请根据错误的种类从新评估条件。（参照下表）
③ 再次从新进行自动调谐。
错误显示
错误内容
应分析的部位、解决办法
受光强度差不够 远离光纤设置位置，传感类型（向大功率侧）
设定值太高 远离
光纤设置位置，传感类型（向高速响应侧）
设定值太低 接近光纤设置位置，传感类型（向大功率侧）
设定值太高 远离光纤设置位置，近距离饱和方式，传感类
型（向高速响应侧）
设定值太高 降低相对于基准状态的比例（%）
设定值太低 提高相对于基准状态的比例（%）
设定值
18-4
Rev 2.2
维修调整要领书
18-2-7．功能选择菜单
在正常动作时按“FUNC/CANCEL”按钮，可转移到功能选择菜单。
在显示功能选择菜单的状态下按“FUNC/CANCEL”按钮，可回到正常动作状态。
并且，各选择项目可用+或-按钮进行移动，用“AUTO/OK”按钮转移到选择项目的设定状态。
关于出厂设定值，请参阅【初始化】。
【选择传感类型】
按
按
传感类型
定时器种类
显示类型
显示值移位
监视器休眠
选择保持时间
键锁类型
初始化
按
按
最大显示值
传感类型
响应时间
大功率侧
高速
响应侧
近距离
检测方式
在功能选择的过程中显示传感类型（绿）和受光量（红）
18-5
Rev 2.2
维修调整要领书

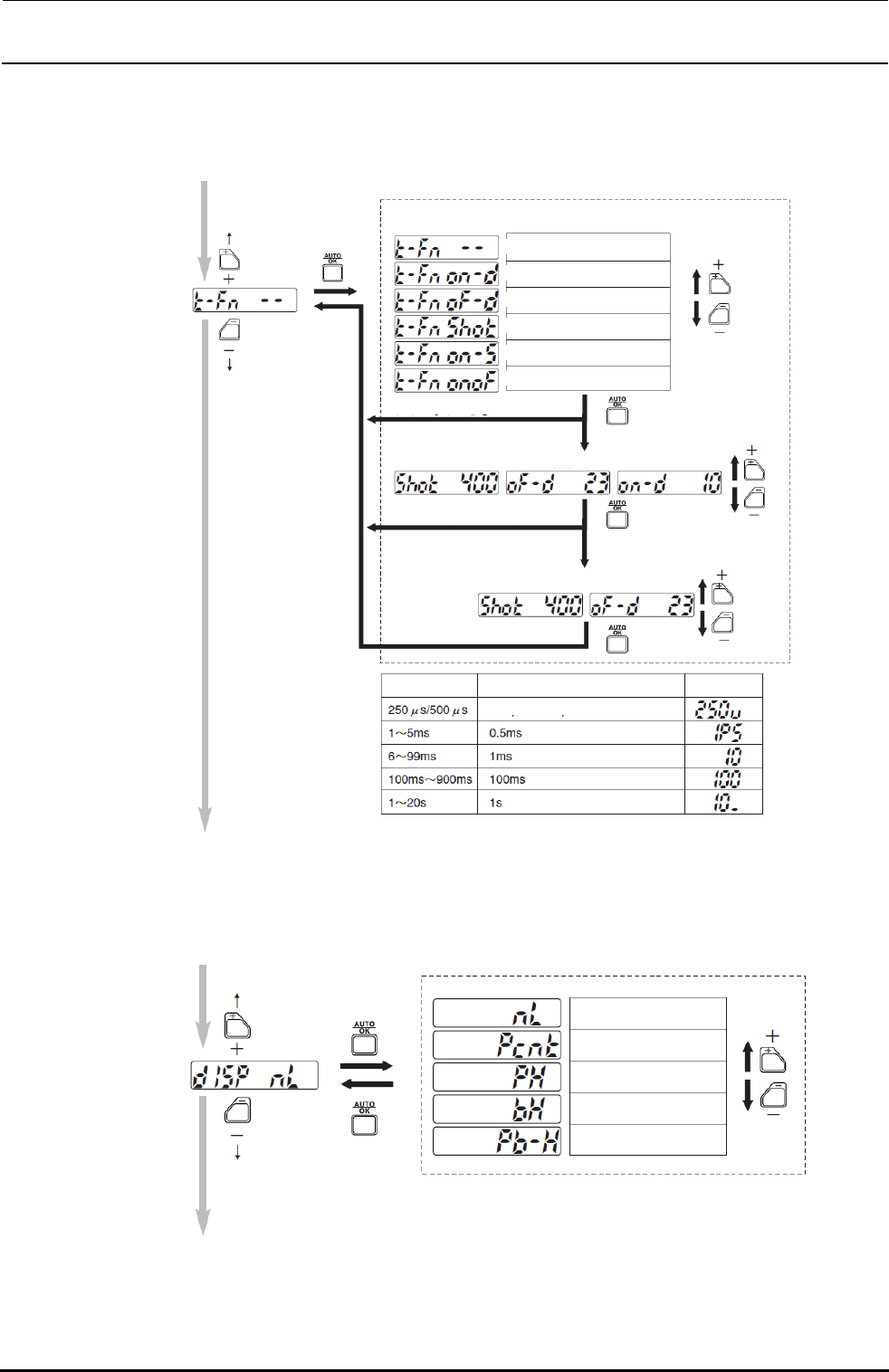

【选择定时器种类】
【选择显示类型】
按
定时器种类
无定时器
ON 延迟
OFF 延迟
一次启动
ON 延迟·一次启动
ON 延迟·OFF 延迟
按
按
按
无定时器
非无定时器时
定时器时间的
ON 延迟、OFF 延迟、一次启动
ON 延迟·一次启动
ON 延迟·OFF 延迟
定时器时间的
设定范围 设定单位
显示例示
选择 250μs 或 500μs 中的某一方
按
按
设定值和受光量
设定值和相对值
峰值和受光量
谷值和受光量
峰值和谷值
相对值以设定值为 100%进行显示。
