Rev2.2
维修调整要领书
1- 6.原点传感器的更换
1- 6-1.X轴
CX-1 上没有X轴原点器。而是安装在轴性轴尺内。
1- 6-2.Y 轴
Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置,X 轴和 Y 轴的
直角就不准确,影响贴装精度,请一定注意。
1)更换传感器后,请启动机器,取消“原点复归”,
按紧急停止按钮。传感器和配件的间隙应调整到
0.8~1.5mm,并暂时固定。详细内容请参照 QA
表 XY 装置(8)。如果超出此范围,请松开传感器
的固定螺钉,上下移动传感器,将间隙调整到
0.8~1.5mm。(精度 1.0mm)。
2)用手把贴装头从里侧移动到前侧,固定到没有更
换 Y 轴原点传感器 ON 后的位置。
3)把更换后的 Y 轴原点传感器从前侧移动到里侧,
暂时把传感器在 ON 后的位置固定起来。
4)请选择 MS 参数模式。
5)按 F9
轴
,显示控制菜单,请选择「Y Setup」。
装置仅使用左侧的 Y 轴原点传感器复位原点。
6)用演示的微动动作(每步骤用低速模式移动)把贴装头从里侧移动到前侧,然后固定到没有光环的 Y 轴原
点传感器 ON 后的位置。
7) 把更换后的 Y 轴原点传感器从前侧移动到后侧,暂时把传感器固定到 ON 后的位置。
8)用演示的微动动作(一步一步地移动)把贴装头用手从里侧移动到前侧,在没有更换的 Y 轴原点传感器
ON 后的位置的前后 20 步以内,确认更换后的传感器是否 ON。详细内容请参照 QA 表 XY 装置(8)。如
果前后 20 步以内不 ON 时,请从 6)开始反复操作重新调整更换后的传感器位置。
9)按紧急停止开关,解除之后,请进行原点复位。
10)请从新取得 MS 参数中 XY 轴垂直度修正值和从新实行原点粗调。
1-18

Rev2.2
维修调整要领书
1- 7.轨道的更换
1- 7-1.X轴轨道的更换
1) 松开NM6060001SC,从CB支架T和X轴支架组件卸下X轴轨道。
2) 松开SL6061092TN,卸下电缆线灯。
3) 打开X轴轨道,卸下束线进行更换。
4) 按照相反的顺序进行组装。此时,请注意轨道内的电线不要短路。

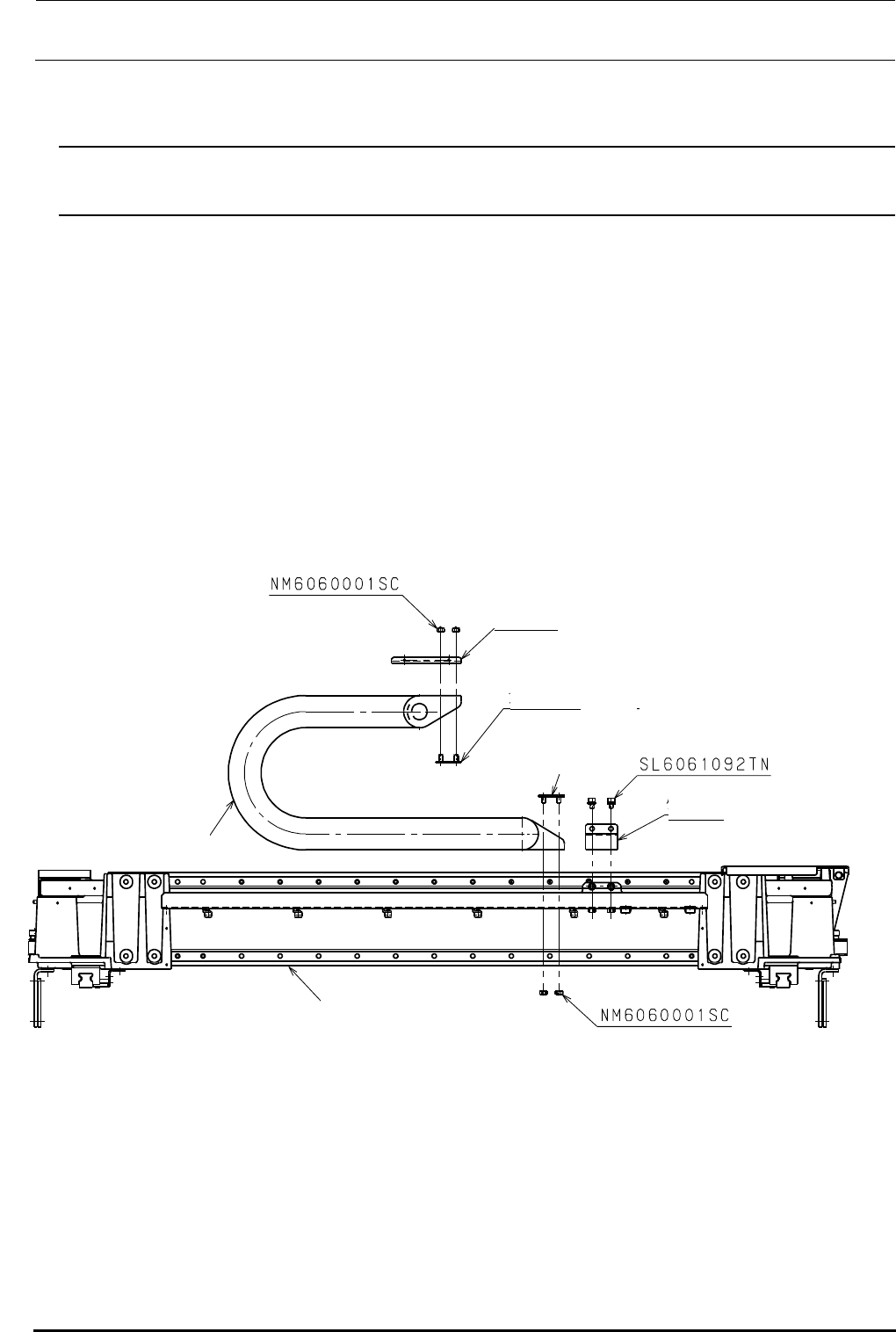

图1-7-1-1
※从后面看到的图
X
轴轨道
X
轴机架组
CB
支撑 T
轨道支架
B
轨道支架
A
电缆灯
X
1-19

Rev2.2
维修调整要领书
1- 7-2.Y轴轨道的更换
1) 松开NM6060001SC,从CB角架上卸下Y轴轨道。松开SL3061232TN,从X架端组件卸下Y轴
轨道。
2) 松开SL6061092TN,卸下电缆灯YU、YB。
3) 松开Y轴轨道架,卸下束线,进行更换。
4) 按照相反的顺序进行组装。此时,请注意轨道内的束线不要短路。
图1-7-2-1
Y
轴轨道
CB
角锚
X
机架端 L 组件
轨道支架
A
电缆灯
YU
电缆灯 Y
B
1-20
