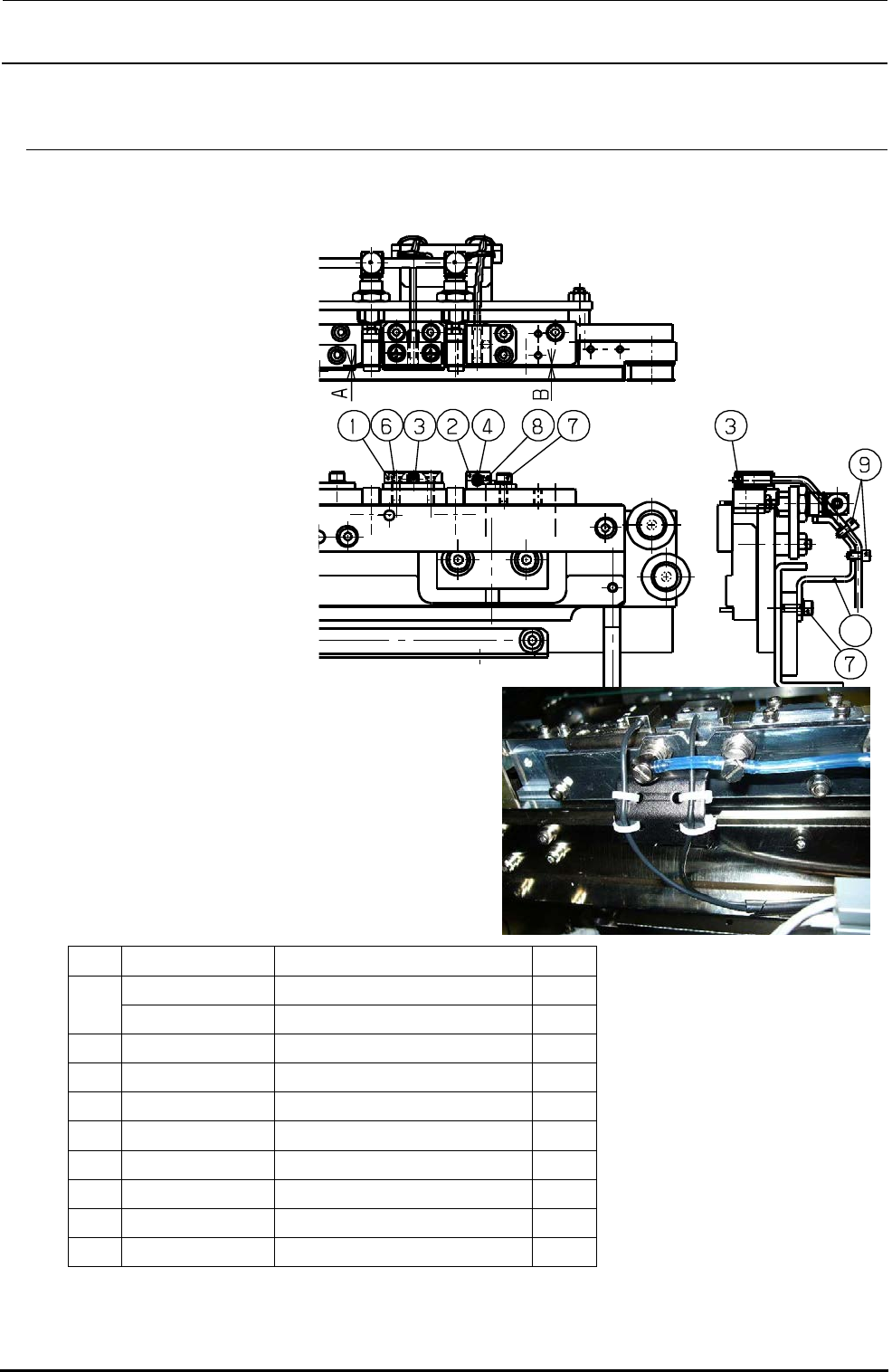

18-4-2．更换可动侧输送轨的 STOP 传感器的方法
<拆卸方法>
１）从放大器上拆下③④的光纤部。（拆卸方法参看“18-2-4 将光纤安装到放大装置上”）
２）拆下束扎光纤的部分。
３）把 ③④ 固定于⑤ 的是
⑨，将其拆下。
４）松开⑥的螺钉并取下，
将①和③拆下。
５）松开用于固定④的⑧，
从孔中拔出④。
<安装方法>
按上述 5）～1）的操作步骤进行安装。
用⑨将③④的光纤部装到⑤上时，请参考右图进行
束扎后，将输送轨上下移动，检查是否与 Y 推进器
的空气管干扰。
No.
货号
货名
数量
①
40065423 STOP 传感器托架 R1 1
40063955 STOP 传感器托架 R2 1
② 40064198 STOP 传感器-1 组件 1
③ 40064202 STOP 传感器-2 组件 1
④ 40063953 电缆罩 R 1
⑤ SM1031001SC 埋头螺钉 M3×0.5 L=10 2
⑥ SL6030892TN 带垫片六角孔螺栓 M3 L=8 4
⑦ SM8030302TP 止动螺钉 M3×3 1
⑧ EA9500B0000 束线箍 4
⑨ EA9500B0100 束线箍 3
18-13
Rev 2.2
维修调整要领书

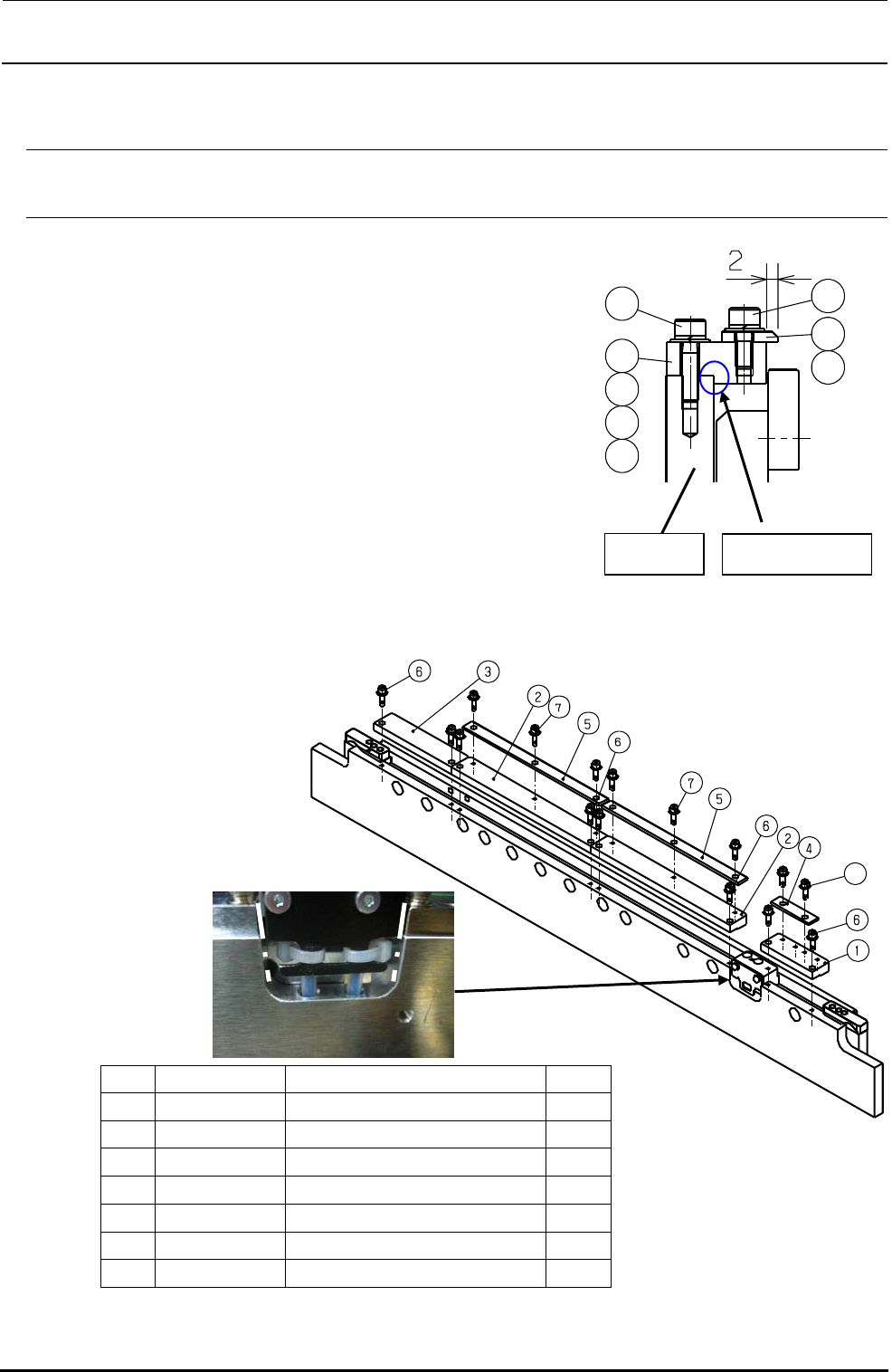

18-5．更换传送带侧面导向装置的方法
18-5-1．更换传送带侧面导向装置 FC
<拆卸方法>
１）松开⑦的螺钉并取下，将①②③④拆下。
２）从拆下的①②③松开⑧取下，卸下⑤⑥。
<安装方法>
１）用⑥的螺钉将①②③先初步固定在输送轨上。
２）参看下图，把 STOP 传感器附近的①和②对准 U 形状的缺
口进行固定。
然后固定②③，不要有间隙。
其次，由于①②③的安装面呈段差形状，要参考右图贴紧
段差进行固定。
３）用⑦的螺钉将④装到①的上面。④要靠近 STOP 传感器一
侧安装。同时如右图所示从①的基板导向面伸出 2mm 安装。
４）用⑦的螺钉安装⑤。与前项一样，从②③的基板导向面伸出 2mm 安装。
No.
货号
货名
数量
① 40061776 传送带侧面导向装置 FC2 1
② 40061775 传送带侧面导向装置 FC1 2
③ 40061781 传送带侧面导向装置 FC3 1
④ 40062280 PWB 导板 2 1
⑤ 40062282 PWB 导板 4 2
⑥ SL6031292TN 带垫片六角孔螺栓 M3 L=12 8
⑦ SL6030892TN 带垫片六角孔螺栓 M3 L=8 8
输送轨
贴紧段差固定
18-14
Rev 2.2
维修调整要领书
18-5-2．更换传送带侧面导向装置 RC 的方法
<拆卸方法>
１）松开⑧的螺钉并取下，将③④拆下。
２）从拆下的③④松开⑨拆下，卸下⑥⑦。
３）松开⑩的螺钉并取下，将②和⑤拆下。
４）松开⑾的螺钉并取下，将①拆下。
<安装方法>
１）用⑧的螺钉将③④先初步固定在输送轨上。
２）用⑾的螺钉将①初步固定在输送轨上。
３）调整位置，使与 Y 推进器的间隙为单侧 0.2mm，再将各部件固
定。（参照右上图）
４）与上一页所讲的固定方法相同，将段差顶住轨道进行固定。
５）用⑨的螺钉将⑥⑦固定。与上一页所讲的固定方法相同，从
③④的基板导向面伸出 2mm 安装。
６）一面夹住⑥一面用⑾固定②。根据与前项相同的要领调整位置
后予以固定。
No.
货号
货名
数量
① 40063950 传送带侧面导向装置 RC4 1
② 40061778 传送带侧面导向装置 RC2 1
③ 40061782 传送带侧面导向装置 RC1 1
④ 40061779
传送带侧面导向装置
RC3 3
⑤ 40062279 PWB 导板 1 1
⑥ 40062280 PWB
导板
2 1
⑦ 40062281 PWB 导板 3 2
⑧ SL6031292TN 带垫片六角孔螺栓 M3 L=12 8
⑨ SL6030892TN 带垫片六角孔螺栓 M3 L=8 8
⑩ SL6031492TN 带垫片六角孔螺栓 M3 L=14 2
⑪ SM6030802TN 六角孔螺栓 2
