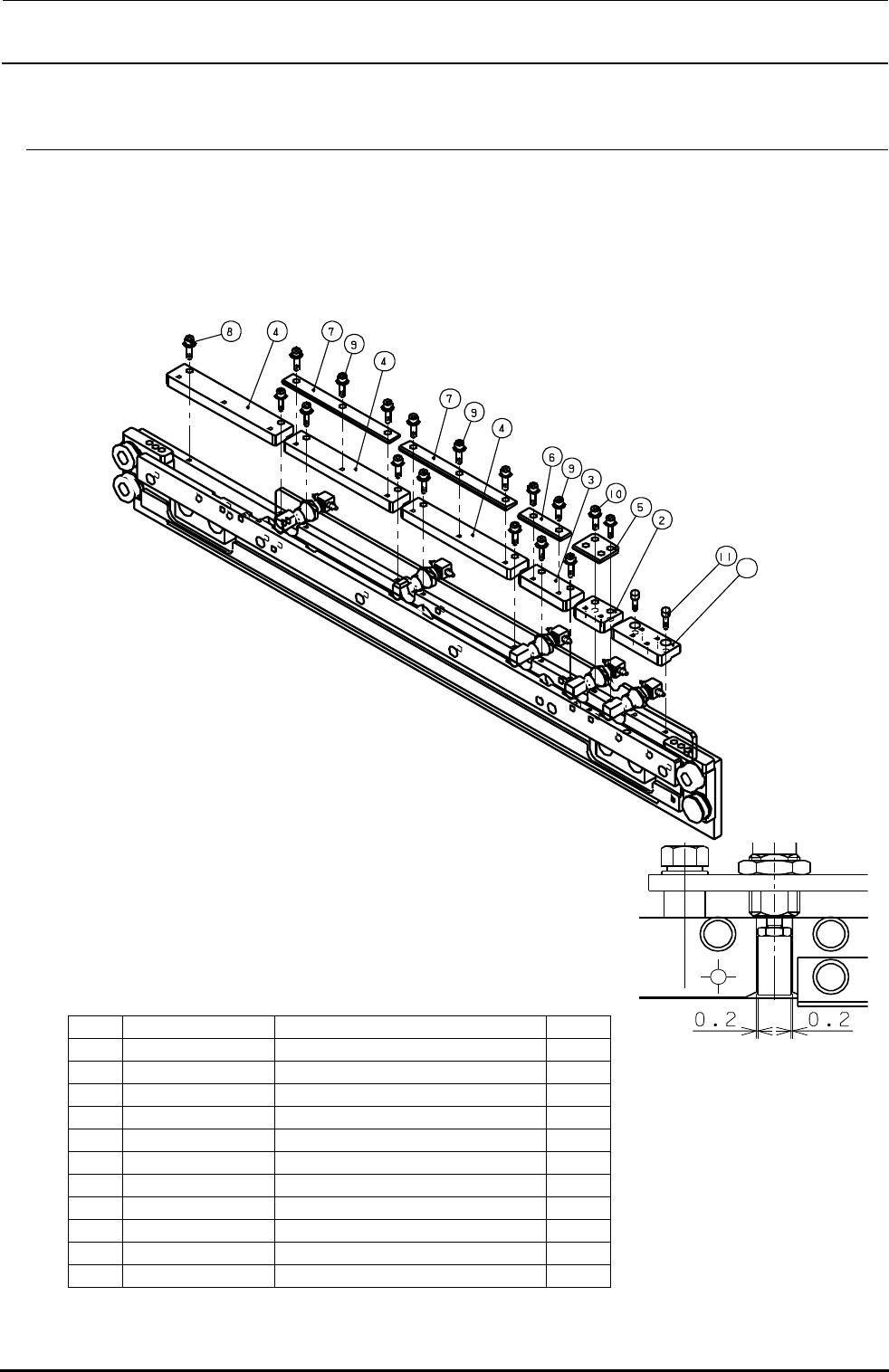

18-5-2．更换传送带侧面导向装置 RC 的方法
<拆卸方法>
１）松开⑧的螺钉并取下，将③④拆下。
２）从拆下的③④松开⑨拆下，卸下⑥⑦。
３）松开⑩的螺钉并取下，将②和⑤拆下。
４）松开⑾的螺钉并取下，将①拆下。
<安装方法>
１）用⑧的螺钉将③④先初步固定在输送轨上。
２）用⑾的螺钉将①初步固定在输送轨上。
３）调整位置，使与 Y 推进器的间隙为单侧 0.2mm，再将各部件固
定。（参照右上图）
４）与上一页所讲的固定方法相同，将段差顶住轨道进行固定。
５）用⑨的螺钉将⑥⑦固定。与上一页所讲的固定方法相同，从
③④的基板导向面伸出 2mm 安装。
６）一面夹住⑥一面用⑾固定②。根据与前项相同的要领调整位置
后予以固定。
No.
货号
货名
数量
① 40063950 传送带侧面导向装置 RC4 1
② 40061778 传送带侧面导向装置 RC2 1
③ 40061782 传送带侧面导向装置 RC1 1
④ 40061779
传送带侧面导向装置
RC3 3
⑤ 40062279 PWB 导板 1 1
⑥ 40062280 PWB
导板
2 1
⑦ 40062281 PWB 导板 3 2
⑧ SL6031292TN 带垫片六角孔螺栓 M3 L=12 8
⑨ SL6030892TN 带垫片六角孔螺栓 M3 L=8 8
⑩ SL6031492TN 带垫片六角孔螺栓 M3 L=14 2
⑪ SM6030802TN 六角孔螺栓 2
18-15
Rev 2.2
维修调整要领书
18-6．宽度自动调整装置
说明一下支承销检出传感器和支承销传感器碰块的安装方法。
关于其它项目，其要领与标准机型相同，故请参阅“15 基板宽度自动调整”。

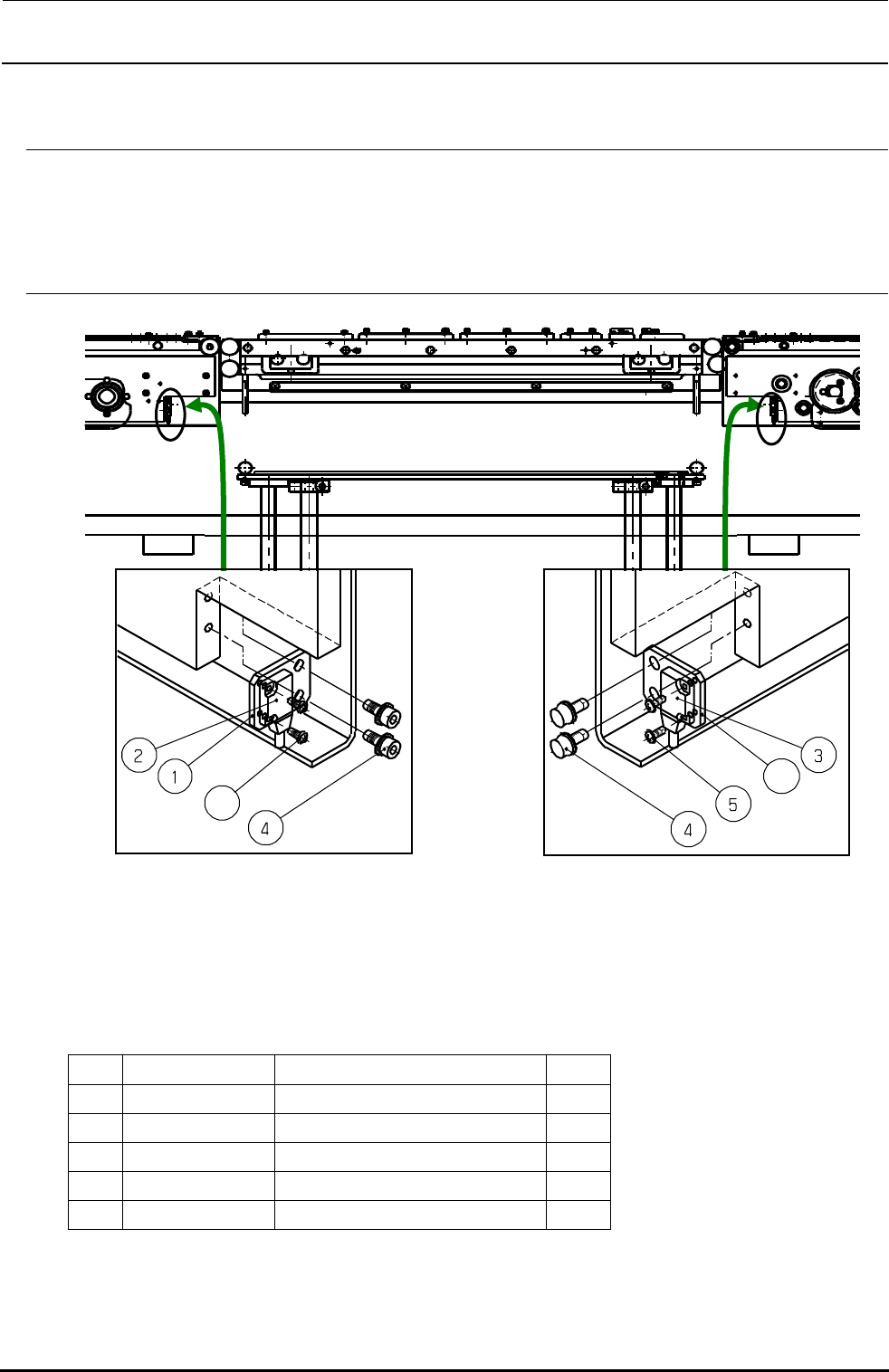

18-6-1．支承销检出传感器
<安装方法>（IN、OUT 两侧均通用）
１）用附带的⑤的螺钉将②、③安装到①的板上。
２）用④的螺钉将前项安装好的组件先初步固定于 IN、OUT 两侧的支承板侧面的安装孔。
３）调整传感器的位置，要使接通电源后 2 个传感器的光轴相一致，再用④的螺钉进行固定。
No.
货号
货名
数量
① 40051825 AWC 传感器托架 2
② L829E1210A0 支承销发射传感器组件 1
③ L832E5210A0 支承销接收传感器组件 1
④ SL6030892TN 带垫片六角孔螺栓 M3 L=8 4
⑤ 传感器附属螺钉 4
18-16
Rev 2.2
维修调整要领书

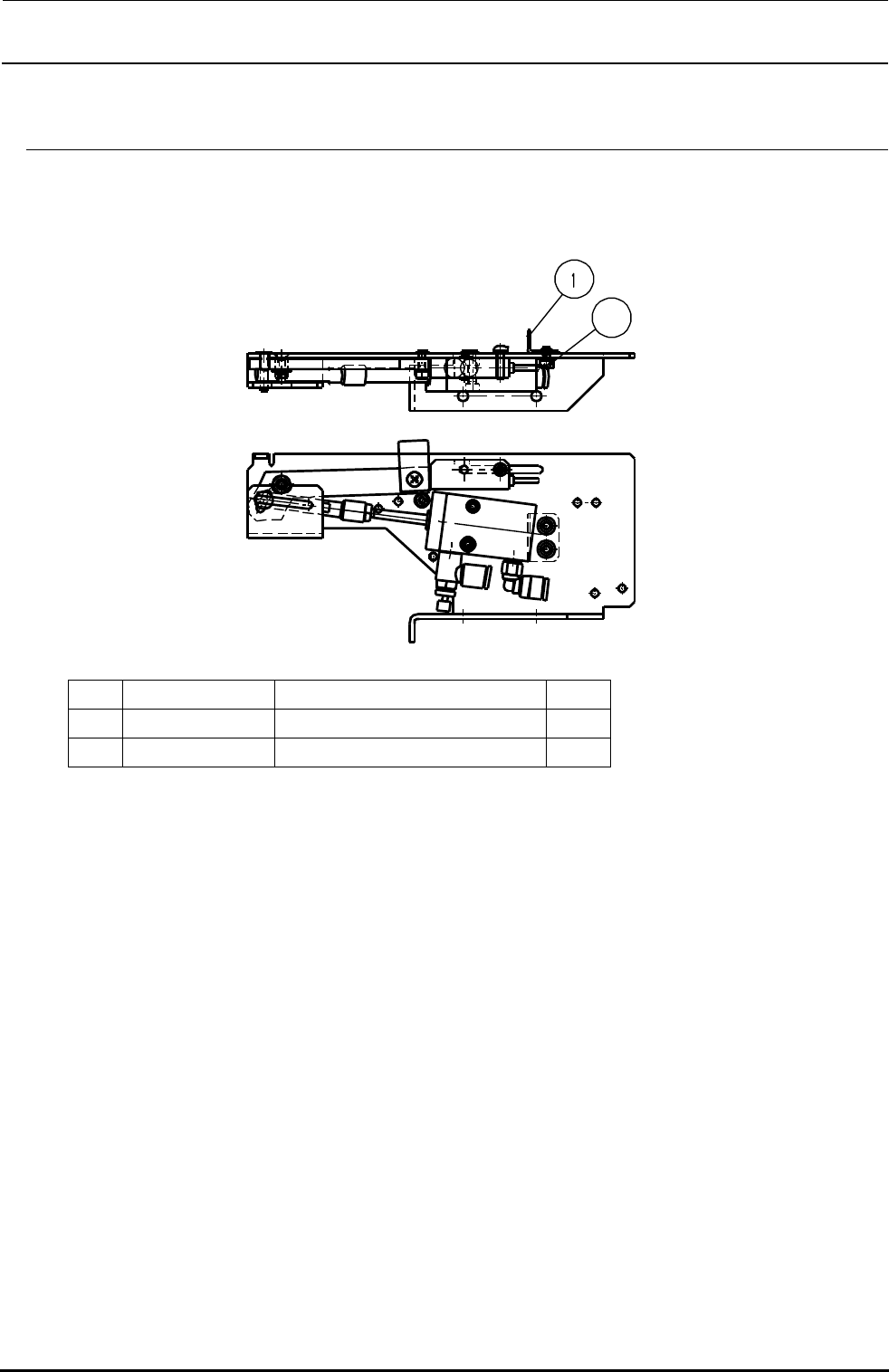

18-6-2．支承销传感器碰块的安装
１）用②的螺钉将①装到止动器的下图位置上。
２）接通电源后用手动变动基板宽度，确认在“18-6-1”节安装的支承销检出传感器能够检测出碰
块。
No.
货号
货名
数量
① 40065147 支承销传感器碰块 1
② SL6030692TN 带垫片六角孔螺栓 M3 L=6 2
