Rev2.2 维修调整要领书 1- 8 ． XY 电缆支座的更换要领说明 1- 8 -1 ． 拆下 X 电缆 1 ）卸下贴片头的盖罩，剪掉束线带。 图 1-8-1-1 图 1-8-1-2 １－ 21
Rev2.2
维修调整要领书

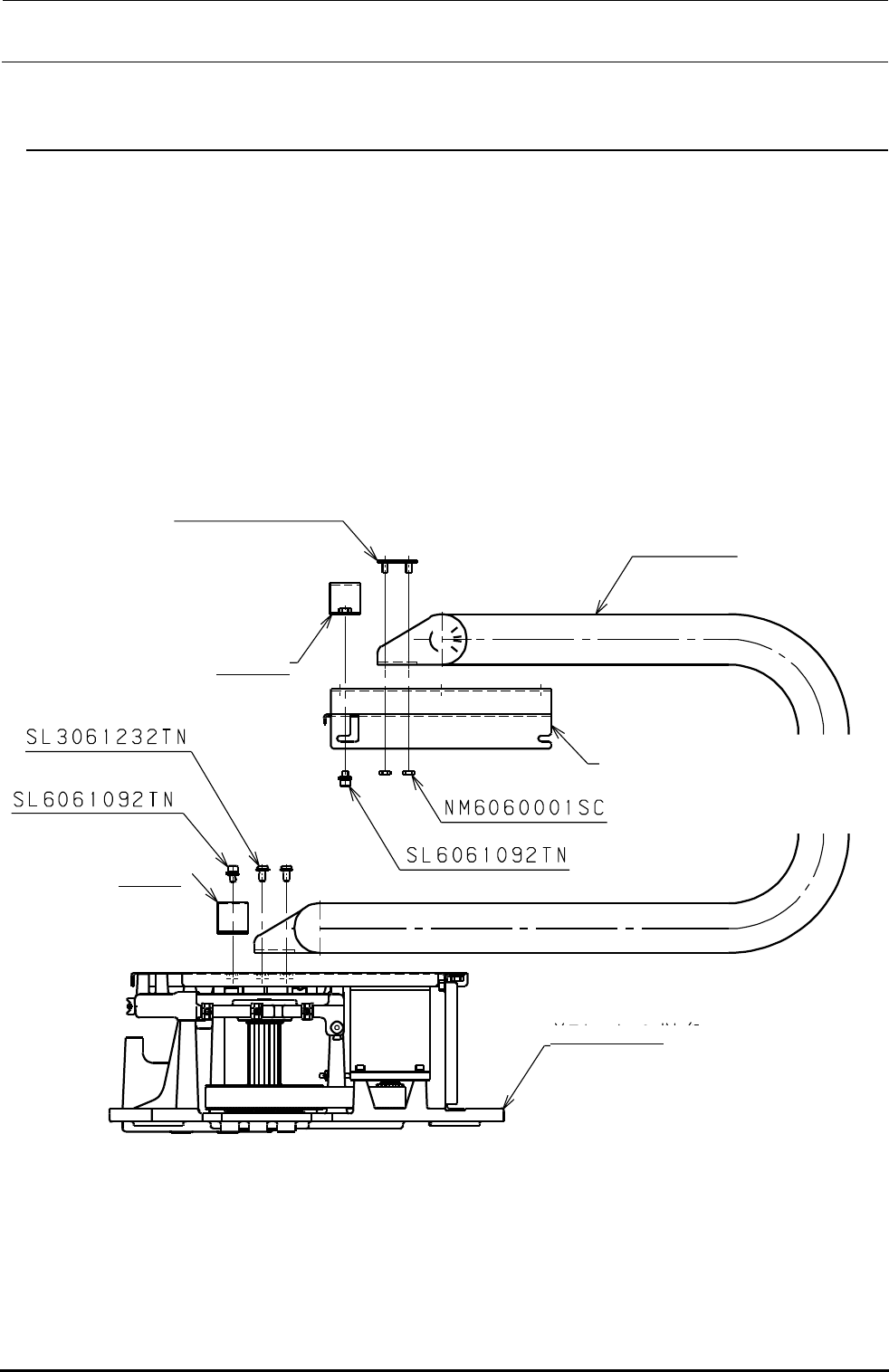

1- 7-2．Ｙ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ角架上卸下Ｙ轴轨道。松开ＳＬ３０６１２３２ＴＮ，从Ｘ架端组件卸下Ｙ轴
轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆灯ＹＵ、ＹＢ。
３） 松开Ｙ轴轨道架，卸下束线，进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的束线不要短路。
图１－７－２－１
Y
轴轨道
CB
角锚
X
机架端 L 组件
轨道支架
A
电缆灯
YU
电缆灯 Y
B
１－20
Rev2.2
维修调整要领书
1- 8．XY 电缆支座的更换要领说明
1- 8-1．拆下 X 电缆

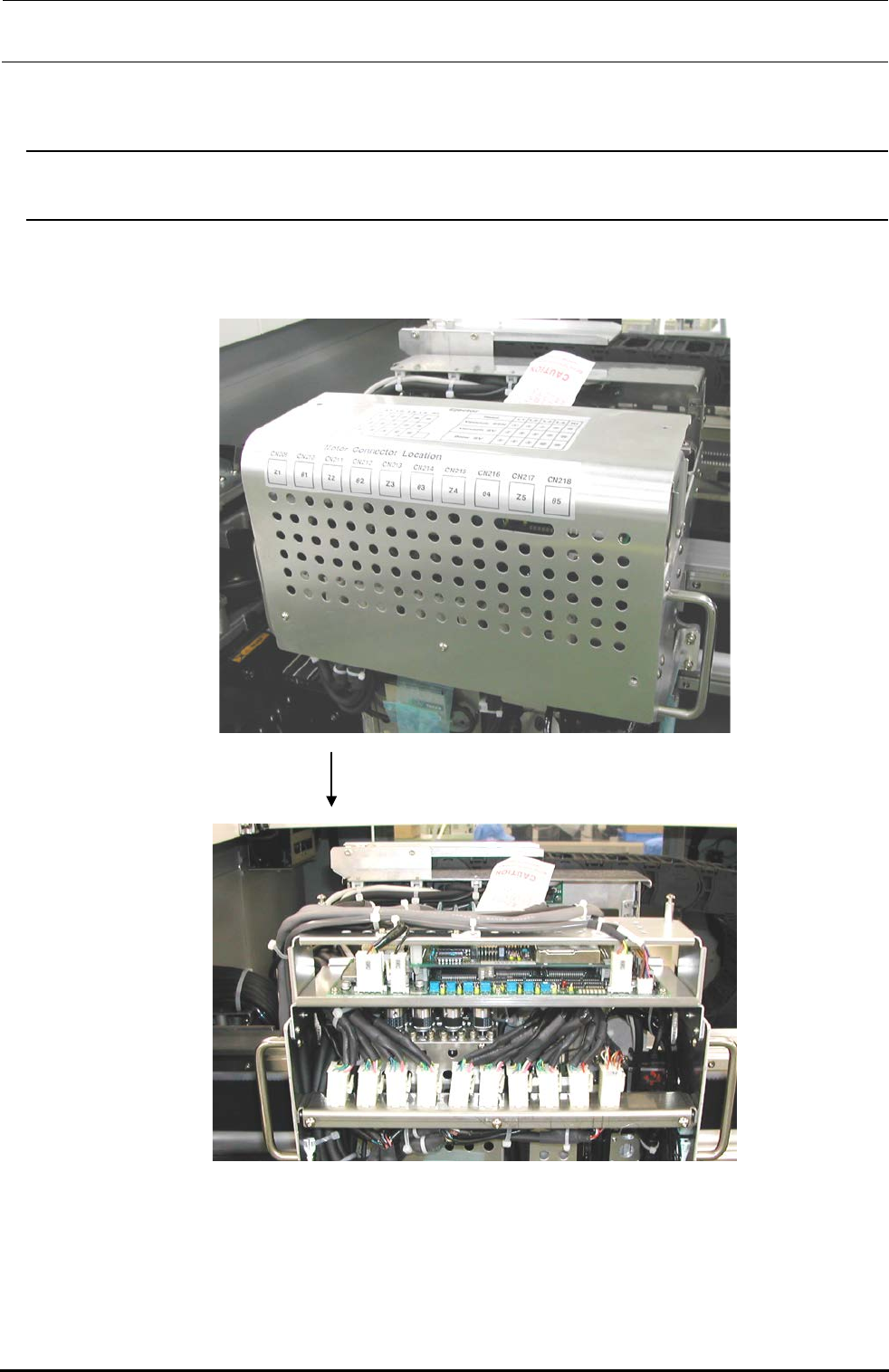

1）卸下贴片头的盖罩，剪掉束线带。
图1-8-1-1
图1-8-1-2
１－21
Rev2.2
维修调整要领书

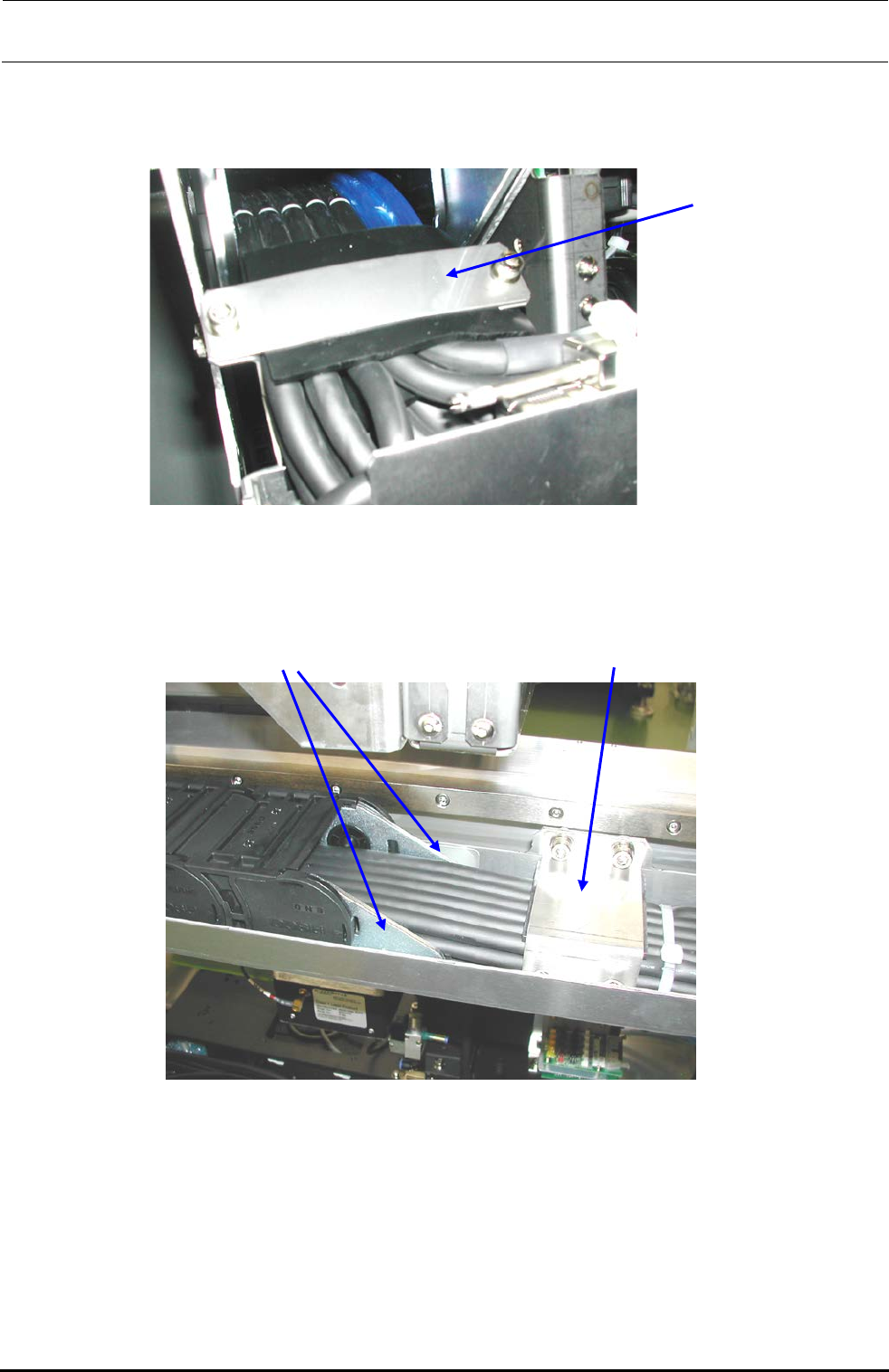

2）卸下贴片头的盖罩，剪掉束线带。
图1-8-1-3
3）将 X 轴塑料导轨的 X 轴架侧（塑料导轨托架 A）、电缆紧固夹 X 和捆束带剪掉。
塑料导轨托架 A 电缆紧固夹 X
图1-8-1-4
4）卸掉电缆支座的盖罩，取下要调换的电缆。
FC 壳盖
１－22
