2）卸下贴片头的盖罩，剪掉束线带。
图1-8-1-3
3）将 X 轴塑料导轨的 X 轴架侧（塑料导轨托架 A）、电缆紧固夹 X 和捆束带剪掉。
塑料导轨托架 A 电缆紧固夹 X
图1-8-1-4
4）卸掉电缆支座的盖罩，取下要调换的电缆。
FC 壳盖
１－22
Rev2.2
维修调整要领书
1- 8-2．在电缆上作记号（X）

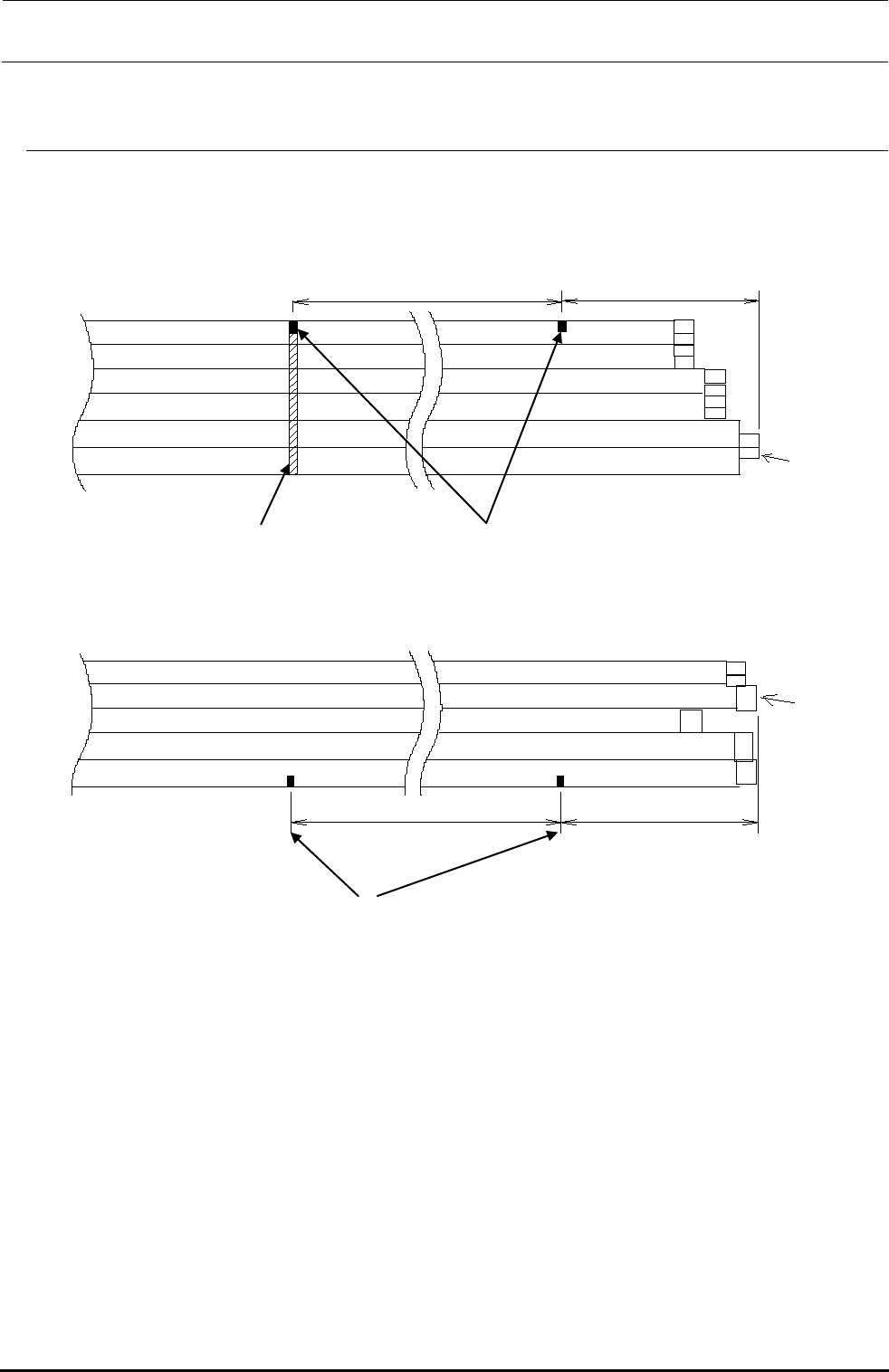

1）在 40002233、40002234（40002347）电缆上作记号。
40002233 电缆
CN218
945＋5－0 (750)
在并排方向上作记号 在电缆侧面作记号
图1-8-2-1
40002234（40002347）电缆
CN801
945+5-0 (500)
在电缆侧面作记号
图1-8-2-2
① 在距 40002233 电缆的 CN218 前端 750mm 的位置（侧面）上以白色作记号。
② 在距上述①的记号位置 945+5-0mm 处，于水平方向及侧面以白色作记号。
③ 在距 40002234 电缆的 CN801 前端 500mm 的位置（侧面）上以白色作记号。
④ 在距上述③的记号位置 945+5-0mm 处（侧面）以白色作记号。
１－23
Rev2.2
维修调整要领书
1- 8-3．电缆的装配

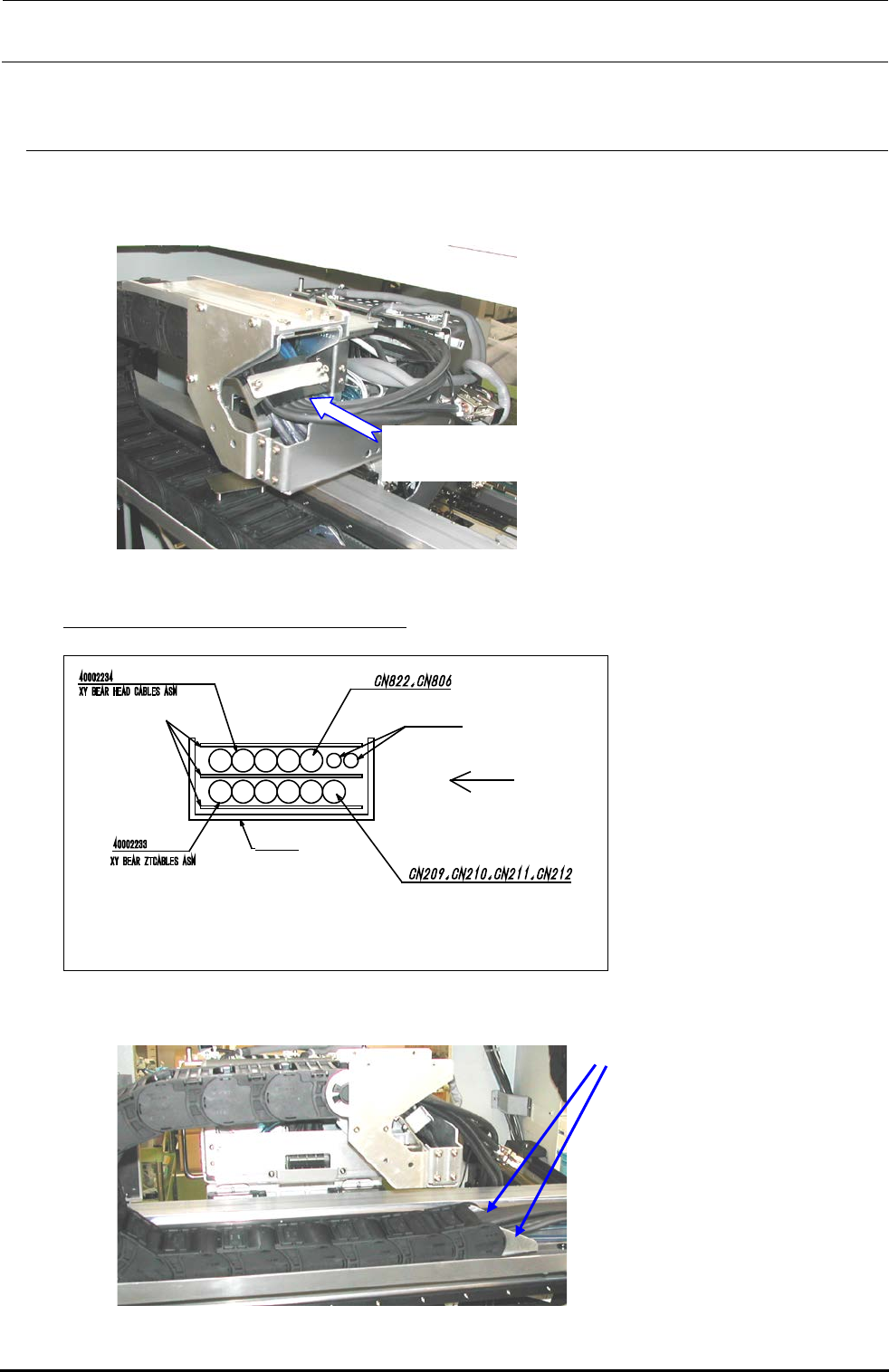

1）在 40002233、40002234 之嵌入电缆支座的部分涂敷润滑脂，按照 A 向视图将电缆配置到 X 轴电
缆支座中。
图1-8-3-1
※ 请注意插座朝向和空气管不要挠曲。
图1-8-3-2
2）安装塑料导轨托架 A。
FC
橡皮
空气管
电缆支座
正面方向
A 向视图
A 向视图（图 1-8-3-2）
塑料导轨托架
A
图
1-8-3-3
