Rev 2.2 维修调整要领书 ＜程序＞ ① 把螺丝插到ＩＣＺ马达的螺丝孔， 朝箭头方向用 杆张力 78.5 Ｎ（ 8kgf ）的拉力，用安装螺丝固 定。 ② 请用杆张力把皮带中央部用 3.00 Ｎ的力量确认 垂度是否是 0.7 ｍｍ。 ※ 在 ＩＣ Z 马达安装螺丝 ⑪ （４个）上涂上锁定 漆２４２后，拧紧固定，转矩为 2.3Nm 。 此时，从前面看马达的电线在左侧。 ※固定 ICZ 马达皮带轮的固定螺丝时， 应注意 ICZ 马达轴的…
Rev 2.2
维修调整要领书

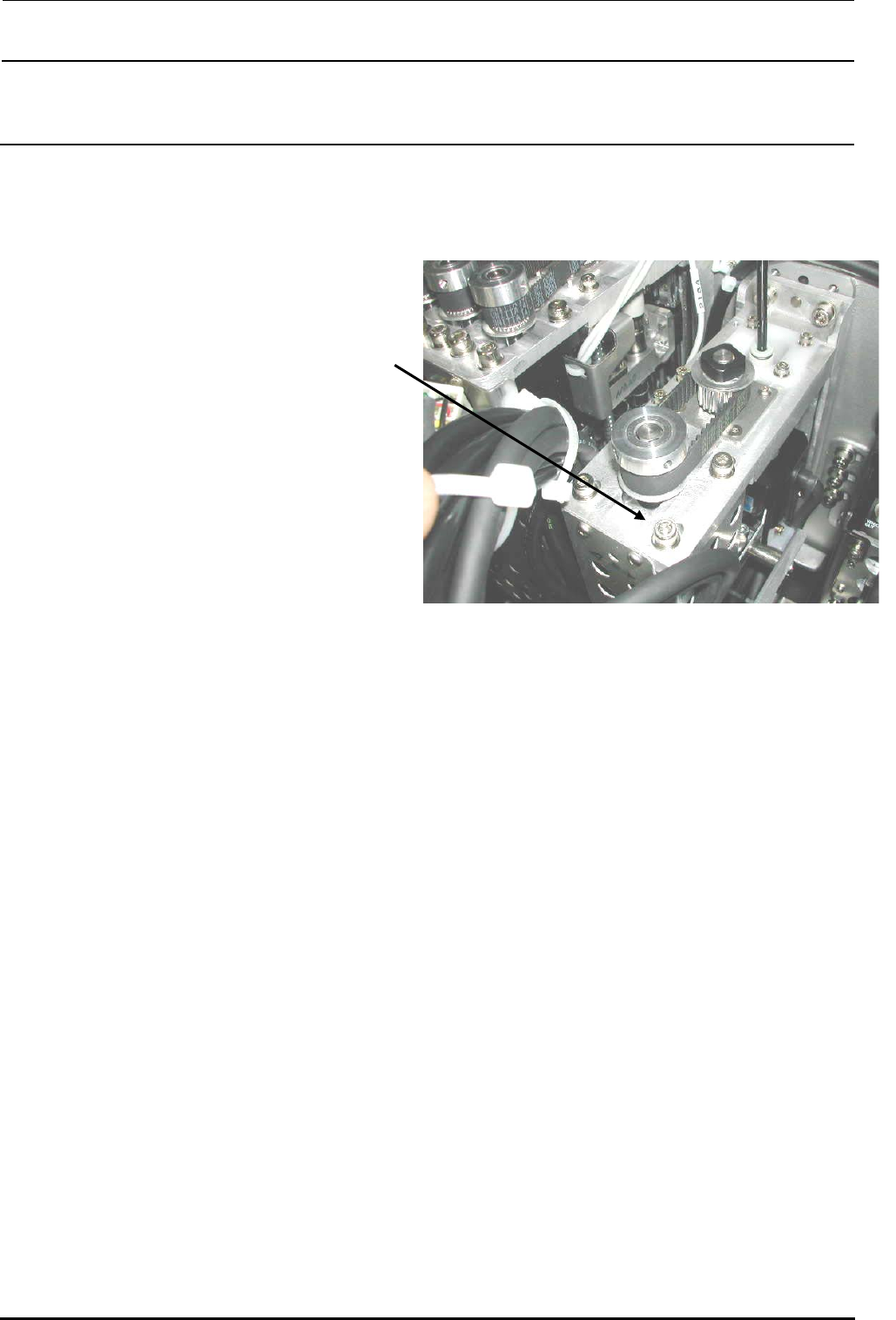

2- 2-3．ＩＣＺ马达（ＦＭＬＡ贴装头）
更换了ＩＣＺ马达之后，需要进行Ｚ轴原点的位置调整，Z 轴的高度以及激光的ＭＳ参数输入。（输
入项目请参照２－９项。）
１） 实施２－１－１项的１）～３），把②③向
左侧放倒。
２）卸下ＩＣ Z 马达的安装螺丝 ⑪（４个），
移动。马达，松开皮带
⑬
⑪
３）剪断马达的电缆固定束线带。
４）拧松皮带轮固定螺丝 2 个，拔出 I Ｃ Z 马
达皮带轮，卸下ＩＣ Z 马达。
５）安装时，请按照相反的顺序进行。
然后按照以下的程序确认调整皮带张力。
图２－２－５
2－10
Rev 2.2
维修调整要领书

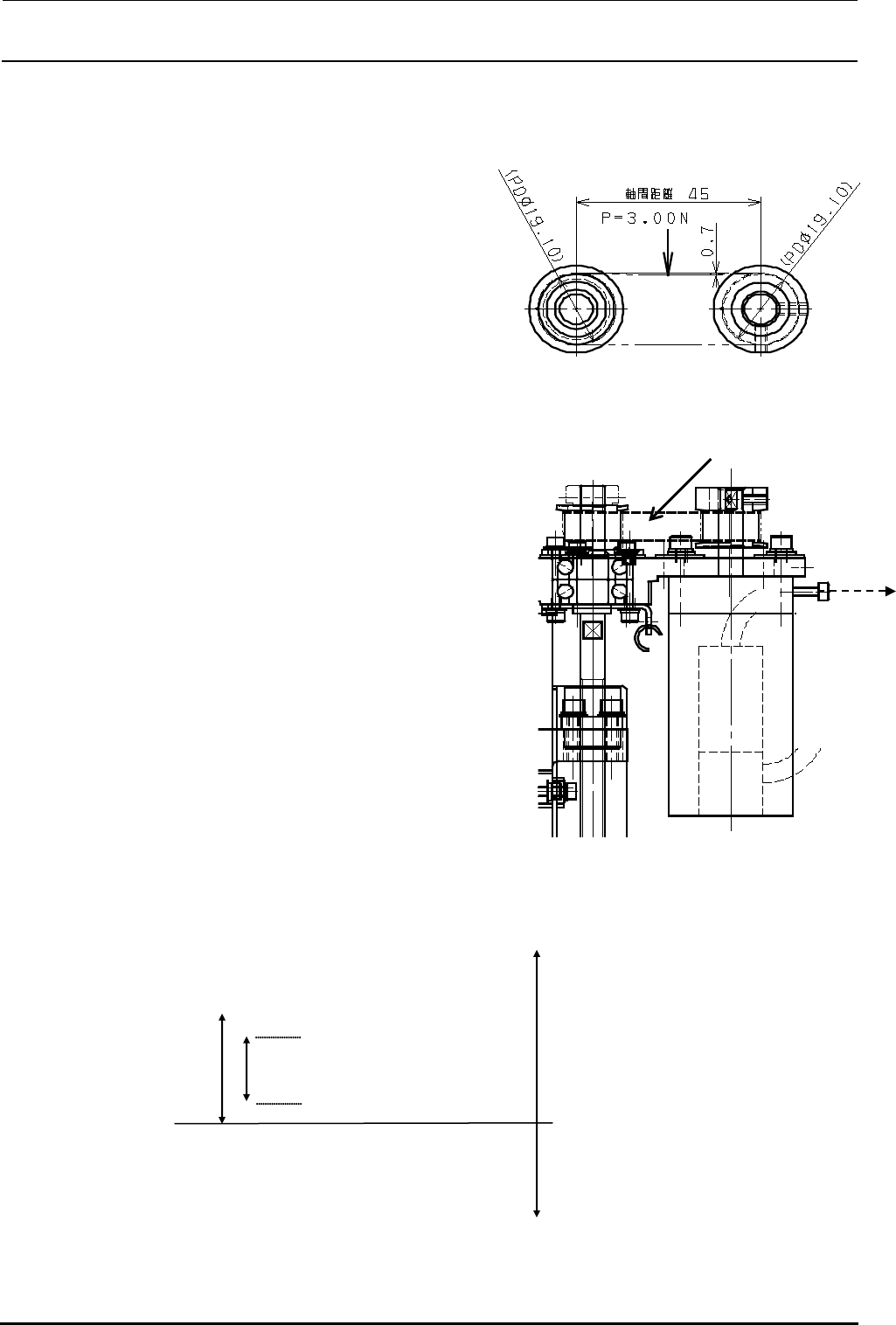

＜程序＞
① 把螺丝插到ＩＣＺ马达的螺丝孔，朝箭头方向用
杆张力 78.5 Ｎ（8kgf）的拉力，用安装螺丝固
定。
② 请用杆张力把皮带中央部用 3.00 Ｎ的力量确认
垂度是否是 0.7 ｍｍ。
※
在ＩＣ Z 马达安装螺丝⑪（４个）上涂上锁定
漆２４２后，拧紧固定，转矩为 2.3Nm。
此时，从前面看马达的电线在左侧。
※固定 ICZ 马达皮带轮的固定螺丝时，
应注意 ICZ 马达轴的平部和皮带轮
固定螺丝的方向。
固定螺丝的紧固转矩为 0.5Nm。
４） 组装后，请获取 MS 参数的基板上面高度。此值如果不在 1.5～6.5mm 之间的话，相对与 ICZ 轴马
达轴把马达皮带轮旋转 180 度固定，再次取得 MS 参数，确认基板上面高度在 1.5～6.5mm 之间。
同步皮带ＩＣＺ
拉
（Z 轴球螺丝旋转
1 圈的行程）
Z 传感器 OFF 区域
1.5～6.5mm 稳定区域
Z 传感器 ON 区域
8mm
2－11
Rev 2.2
维修调整要领书

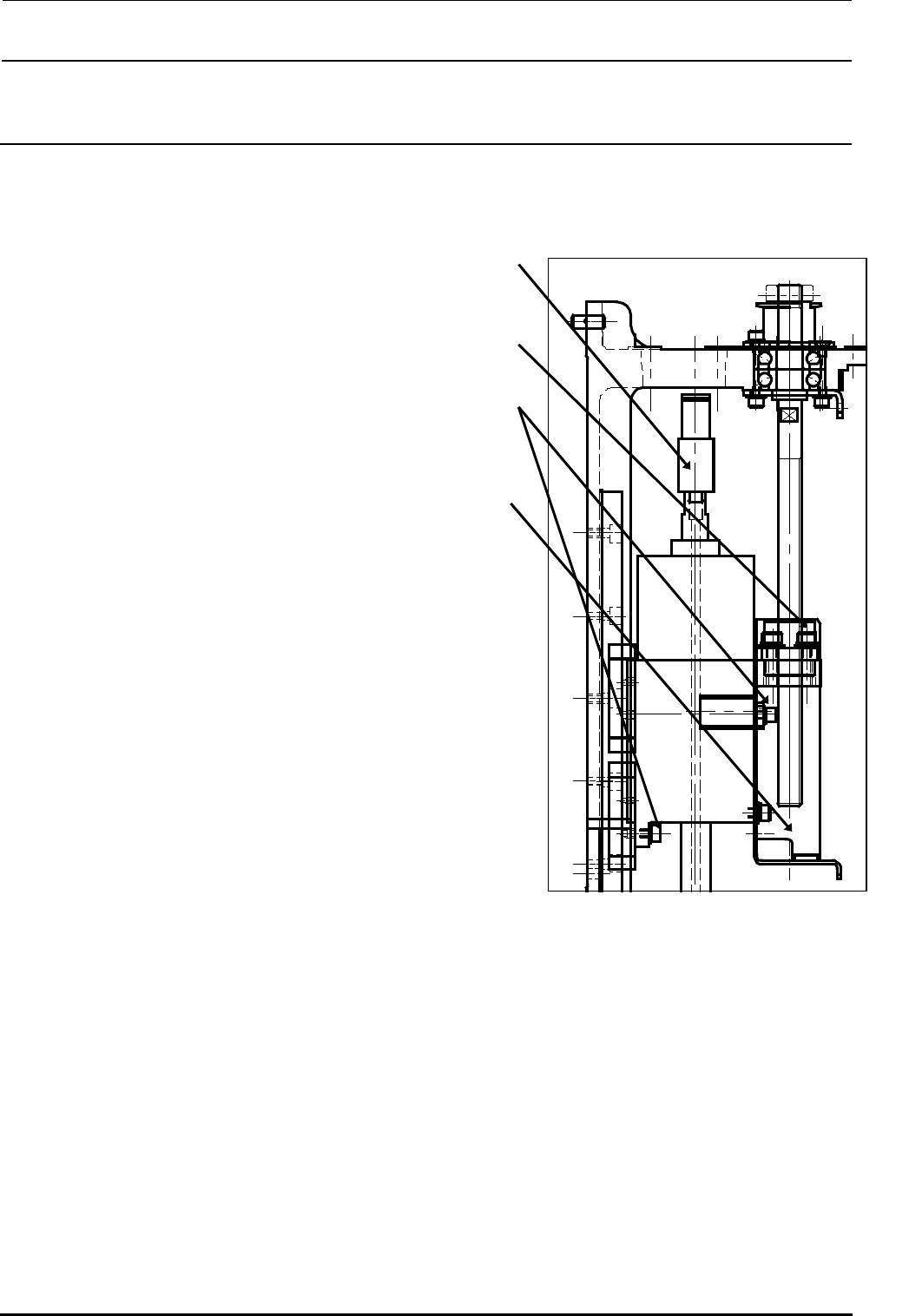

2- 2-4．ＩＣθ马达（ＦＭＬＡ贴装头）
更换了马达之后，需要重新输入有关贴装头心距调整、轴原点、Ｚ轴的高度以及激光、贴装头偏差、
贴装综合偏差的ＭＳ参数。（输入项目请参照２－９项。）
１） 按照２－１－１项１）～７）拆下贴装头部上部护盖。
２） 按照２－１－２项、卸下ＦＭＬＡ贴装头。
３） 卸下贴装头上ＳＰ２个。
４）
卸下球螺丝的安装螺丝
⑪
（４个）。
５）
卸下ＩＣθ马达的安装螺丝
⑪
（４个）。
６）
从卸下的ＩＣθ马达卸下Ｚ传感器配件ＩＣ
⑪
、
半总成 ⑪
、吸嘴套 轴ＩＣ。
７）
安装时、按照详单的顺序进行。
８） 按照以下的程序进行确认和调整。
注） 拆卸 IC 电动机时，作业时注意不要碰伤 LA 装置的
孔部。
同时，作业时要避免滑块从 LM 导轨脱出。
滑块内的球有可能弹出来。
图２－２－６
⑰
⑭
⑮
⑯
