Rev 2.2 维修调整要领书 2- 5 ． 贴装头上螺旋的更换 2- 5 -1 ． ＭＮＬＡ贴装头 贴装头上 SP 的更换 １）按 照２ －１－ １项的１）～５）、２－２－２项 的２）卸下马达护罩。 ２） 更换贴装头上 SP ⑤。 ⑤ 2- 5 -2 ． FMLA 贴装头 请从Ｚ传感器卸下贴装头上ＳＰＩＣ⑧进行更换。 图 ２－５－ １ ⑧ 2 － 18
Rev 2.2
维修调整要领书
2- 4-2．FMLA 的更换
FMLA 更换后，需要重新输入激光的ＭＳ参数。（请参照２－９项。）
更换后，用清洁的棉纱等擦ＬＡ传感器的激光窗口。

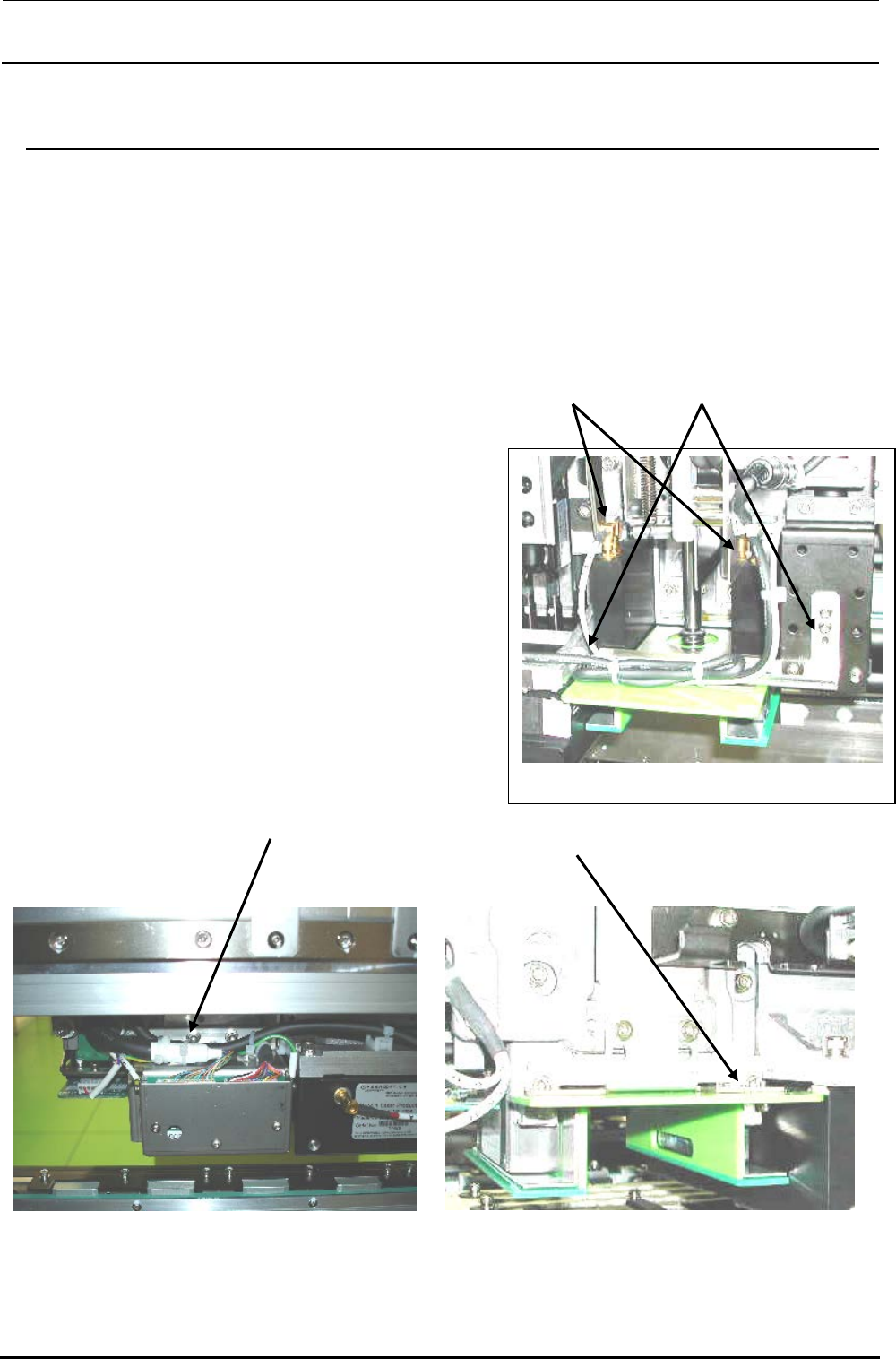

１） 卸下扩散器座安装螺丝①②（４个），从传感器上拔下 LA 电缆线插头③（３个）。
２） 卸下传感器安装螺丝④（４个），取下传感器。
３） 安装时，按照相反的程序进行。
４） 安装扩散器座时，转动吸嘴套轴ＩＣ 360 度，进
行调整，不让吸嘴套碰到扩散器的φ１７孔，然后
用扩散器安装螺丝进行固定。
※安装传感器时，把销子插入传感器定位孔，定
位后拧紧固定。
※在传感器安装螺丝④（４个）上涂上锁定漆
２４２后，用转矩２．３ Nm 拧紧固定。
图２－４－２
③
①
图２－４－４
②
④
图２－４－３
2－17
Rev 2.2
维修调整要领书
2- 5．贴装头上螺旋的更换
2- 5-1．ＭＮＬＡ贴装头
贴装头上 SP 的更换
１）按照２－１－１项的１）～５）、２－２－２项
的２）卸下马达护罩。
２）更换贴装头上 SP⑤。
⑤
2- 5-2．FMLA 贴装头
请从Ｚ传感器卸下贴装头上ＳＰＩＣ⑧进行更换。
图２－５－１
⑧
2－18
Rev 2.2
维修调整要领书
2- 6．皮带的更换
2- 6-1．ＭＮＬＡ贴装头
同步皮带Ｚ的更换
更换了同步皮带Ｚ之后，需要重新输入Ｚ轴原点的位置调整和 Z 轴高度有关的激光有关的ＭＳ参数。
（输入项目请参照２－９项。）
１）按照２－２－１项的１）～３），向尖头方向松
开同步皮带Ｚ。
２）更换同步皮带Ｚ⑨。
※ 在 Z 马达安装螺丝（４个）上涂上锁定漆２４
２后，用转矩２．３ Nm 进行固定。
※ 皮带张力，请按照２－２－１项 Ｚ马达（参照
Ｐ２－５）进行调整。
同步皮带θ的更换
更换了同步皮带
θ之后，需要重新输入轴的原点有
关的ＭＳ参数。
（输入项目请参照２－９项。）
１）按照２－２－２项的１）～３），松开同步皮
带θ。
２）拧松安装环的安装螺丝（２个），从螺旋轴卸
下安装环。
３）从 Z 滑动架卸下螺旋轴支架的轴承。
４）更换同步皮带θ⑩。
※ 固定安装环时，请注意和螺旋轴应没有间
隙。
※ 皮带张力，请按照２－２－２项 θ马
达（按照Ｐ２－８）进行调整。
图２－６－１
⑨
图２－６－２
⑩
2－19
