Rev 2. 2 维修调整要领 书 3-2-3 ． 放大器部 3-2-4 ． 光学纤维往放大器的安装 把光学纤维有凸起侧插进放大器的没有 ＬＥＤ 侧。插到最 里面之后，把插头部顺时针方向转动，确认光 学纤维装置不能 拔出来 。 图 3-2- 2 放大器的安装 图 3-2- 3 光学纤维装置的安装 MNLA 马达护罩 坏标记传感器放 大器 带垫片六角孔螺 栓 （× 2 ） 凸起部 光学纤维装置 放大器 3 － 3
Rev 2.2
维修调整要领书

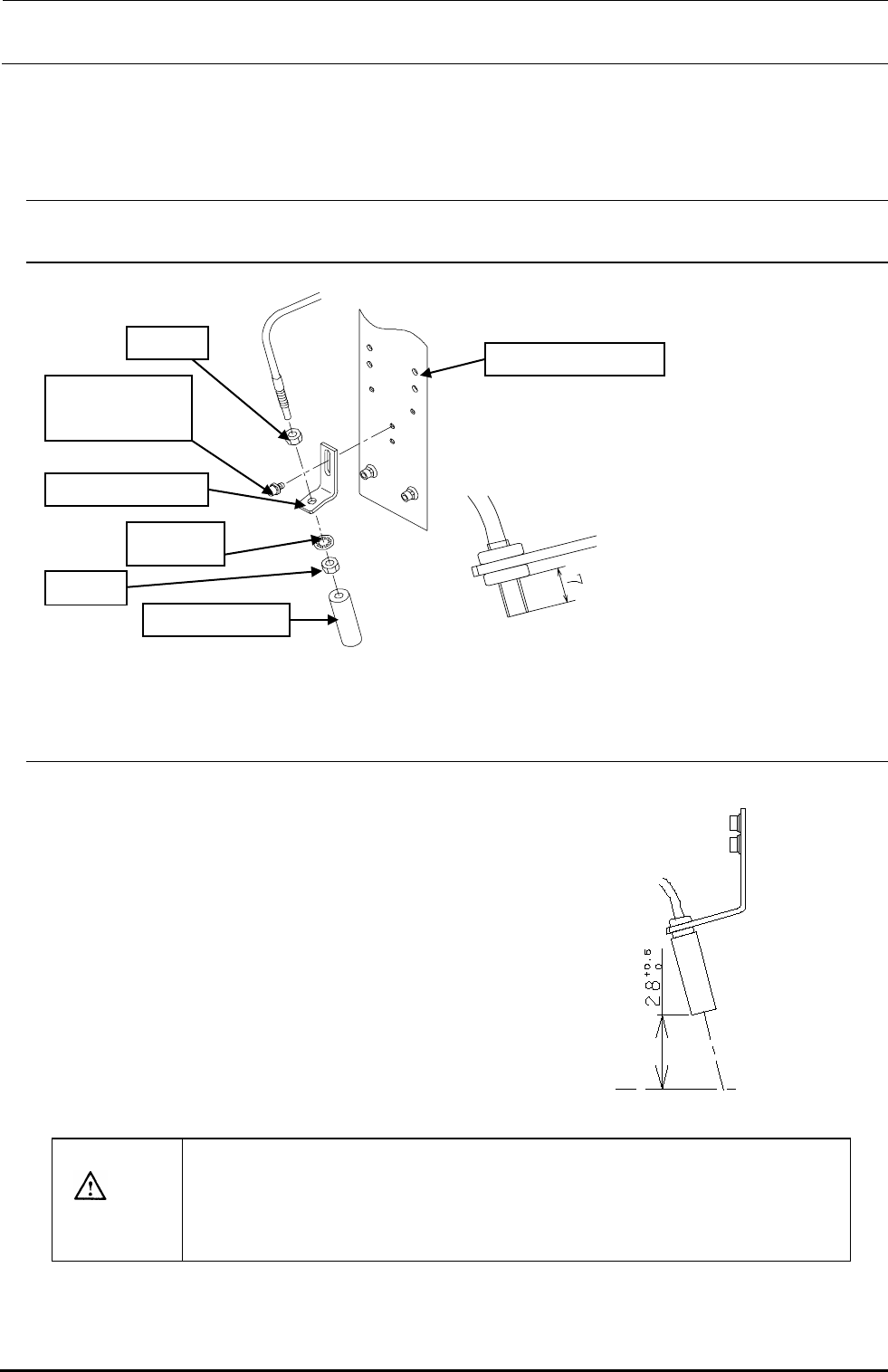

3-2．坏标记传感器的更换
3-2-1．传感器部
光学纤维使用附属的螺母、垫片，固定为图示尺寸后，安装广角镜头。
3-2-2．传感器高度的调整
把坏标记传感器向 CAL 部上移动，把坏标记传感器面和 CAL 部
上面的距离调整为 28
0
+05
mm，拧松ｃａｐ（２处），移动 BM 镜头架，
调整到规定值。
调整后，请用ｃａｐ固定好。
调整后，请输入ＭＳ参数、坏标记传感器偏差值。（输入请参照ＭＳ
参数。）
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置。
图 3-2-1 坏标记传感器的更换
摄像机架 D
螺母
带垫片六角孔螺
栓（×2）
BM 镜头架
垫片
螺母
光学纤维镜头
CALﾌﾞﾛｯｸ
上面
BM 镜头架
Cａｐ
CAL
部
上部
3－2
Rev 2.2
维修调整要领书

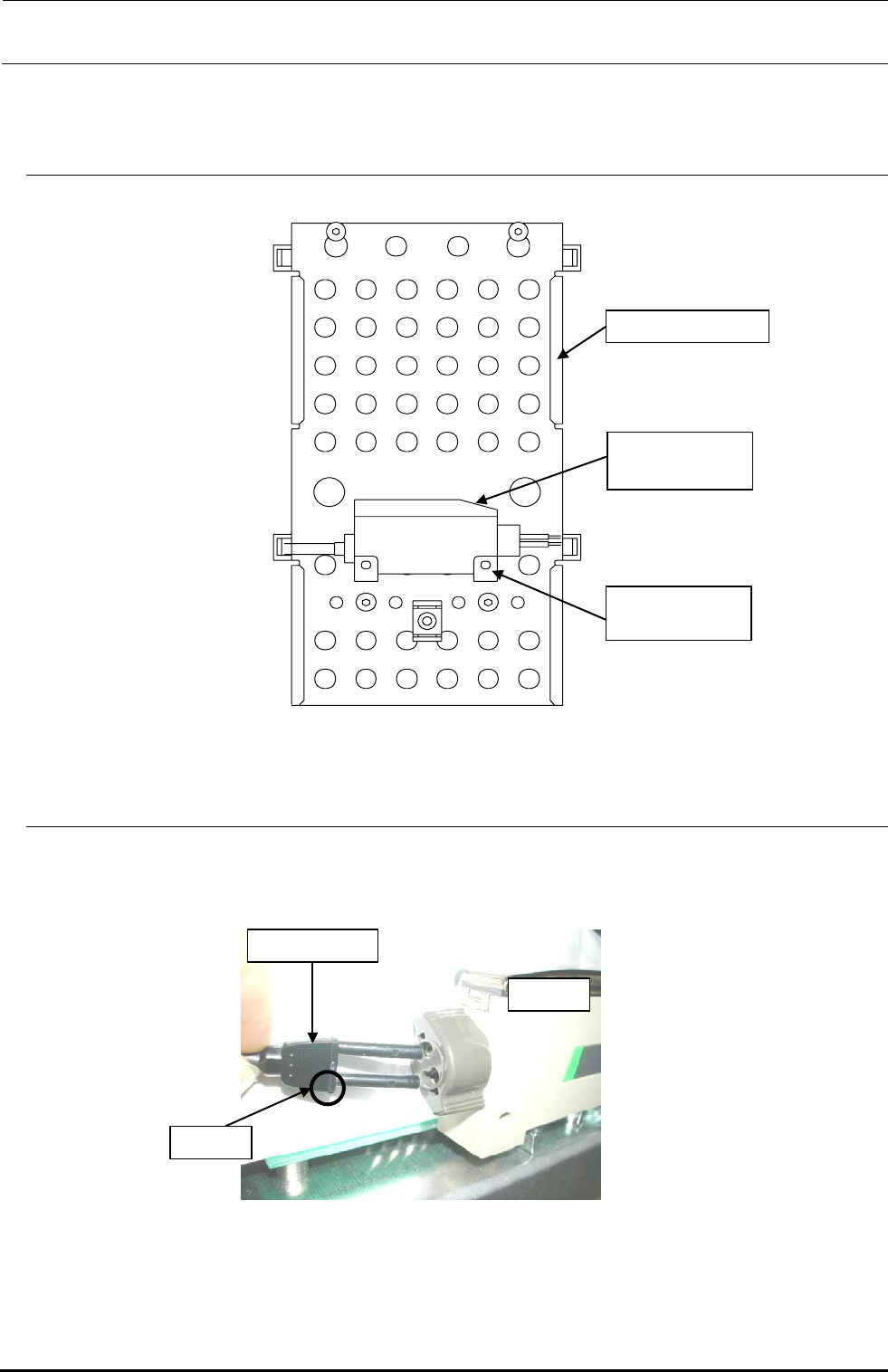

3-2-3．放大器部
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，把插头部顺时针方向转动，确认光
学纤维装置不能拔出来。
图 3-2-2 放大器的安装
图 3-2-3 光学纤维装置的安装
MNLA 马达护罩
坏标记传感器放
大器
带垫片六角孔螺
栓（×2）
凸起部
光学纤维装置
放大器
3－3
Rev 2.2
维修调整要领书

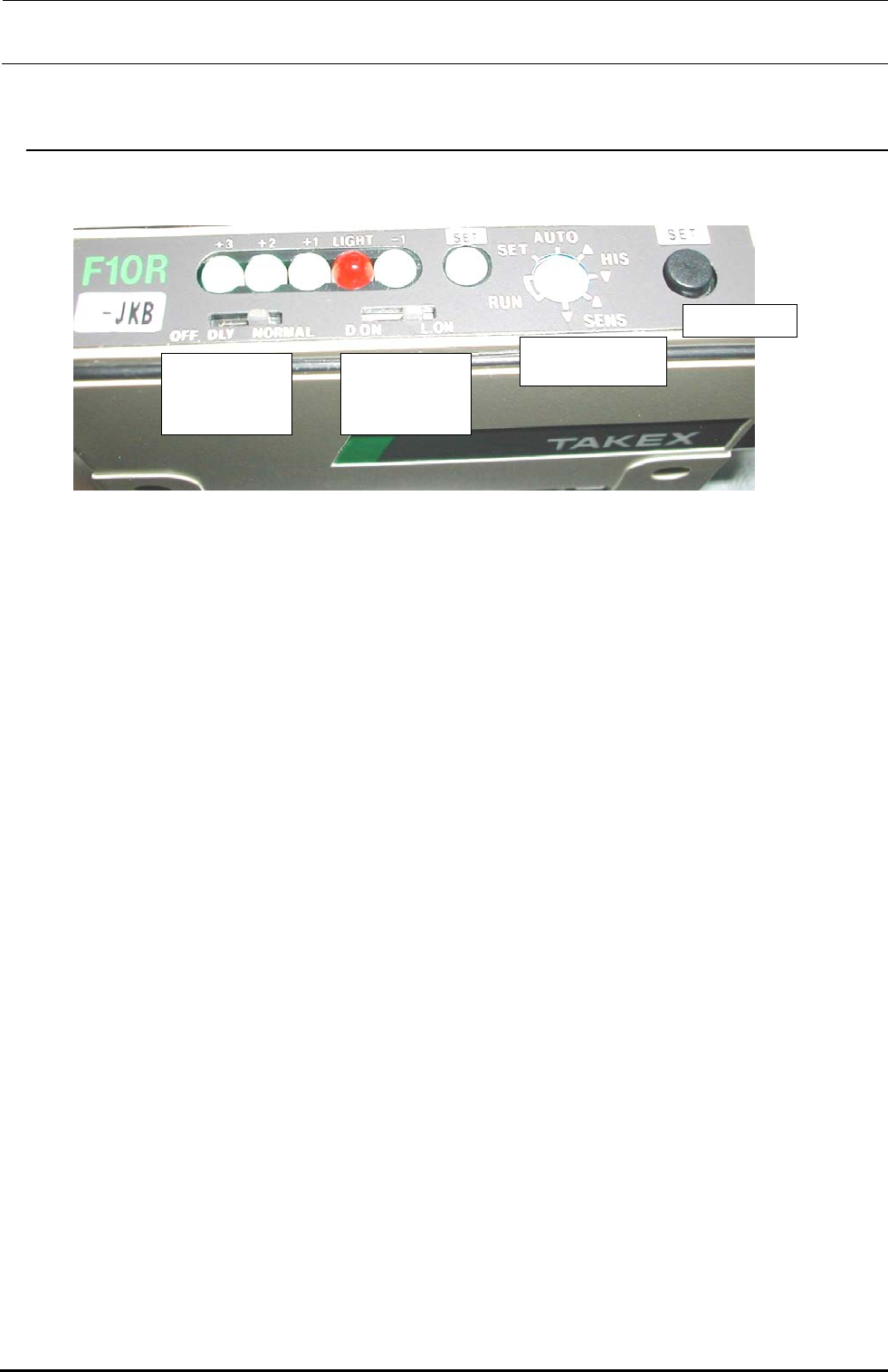

3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-4 开关设定
SET 按键
模式开关
→AUTO
动作模式
变换开关
→L ON
输出定时器
变换开关
→NORMAL
3－4
