Rev2.2
维修调整要领书
4- 6．ＯＣＣ照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7
Rev2.2
维修调整要领书
4- 7．识别镀锡印刷补偿贴片位置照明（选购品）
4- 7-1．识别镀锡印刷补偿贴片位置照明的更换
1） 请取下低头螺钉，拆下基板间隔垫片、PRISM BASE、OCC 角度照明基板。
2） 安装时请按相反顺序进行。
3） 更换了识别镀锡印刷补偿贴片位置照明后，请进行识别镀锡印刷补偿贴片位置照明和 OCC 照明的
调整。（参照 4-8 更换后的重新调整一览表）

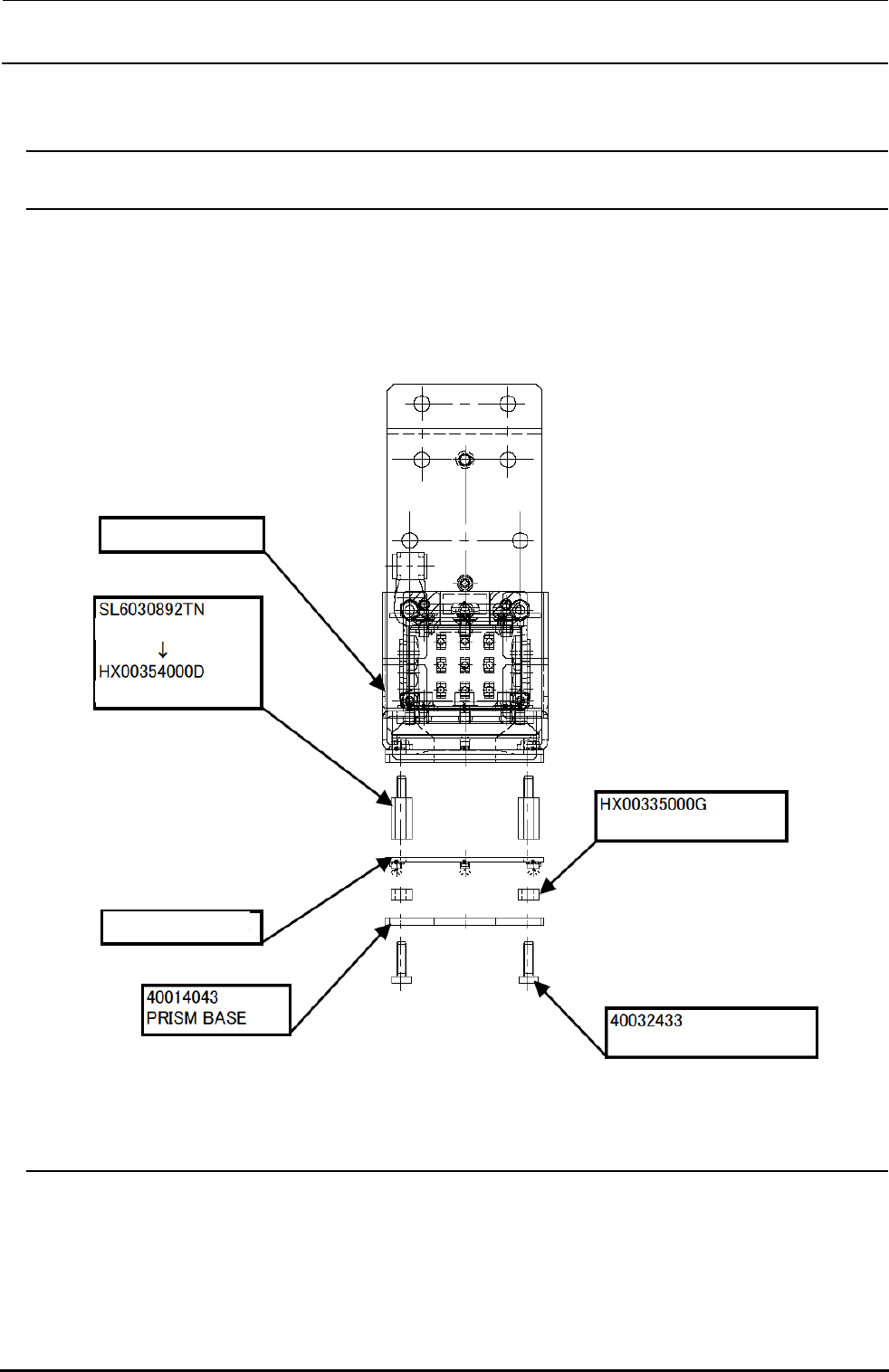

图 4-7-1 识别镀锡印刷补偿贴片位置照明的更换
4- 7-2．识别镀锡印刷补偿贴片位置照明的光量调整
＜顺序＞
1） 请利用手动控制确认识别镀锡印刷补偿贴片位置照明和 OCC 的照明已点亮。
2） 请进行 MS 参数中的“OCC 光量调整”。
CA 照明装配
有头带垫片螺钉 M3×8
基板柱状螺栓：4 个
OCC 角度照明基板
基板间隔垫片：4 个
低头螺钉 M3×10：4 个
4-8
Rev2.2
维修调整要领书
4- 8．更换后的重新调整一览
表 4-8-1 更换后的重新调整一览
摄像机
配件 L
摄像机配
件 R
照明配件 CCD 相
机镜头
左
CCD 相
机镜头
右
照明基板
组件
镜头滤光
片
焦点调整 ○ ○ － ○ ○ － －
滤光镜调整 △ △ ○ △ △ － ○
OCC 光量调整（注） △ △ ○ △ △ ○ ○
OCC 偏差（注） ○ ○ － ○ ○ － －
原点粗调（注） ○ － － ○ － － －
头部偏差（注） ○ － － ○ － － －
BMR 偏差（注） ○ － － ○ － － －
HMS 偏差（注） ○ － － ○ － － －
贴装综合偏差（注） ○ － － ○ － － －
VCS 相机偏差（注） △ － － △ － － －
VCS 综合偏差（注） △ － － △ － － －
○：必须 △：确认 －：不需要
（注） 参考ＭＳ参数操作
注意
为了防止人体受到伤害，ＨＯＤ操作时请不要把手放到装置内部，也不要把脸货
头靠近装置。
