Rev 2.2
维修调整要领书
危险
为了防止突然的起动造成事故，请端掉电源之后再操作。
5
基板传送装置
5- 1．传送皮带的更换
１）请松开传送皮带用张力挑帐皮带轮。

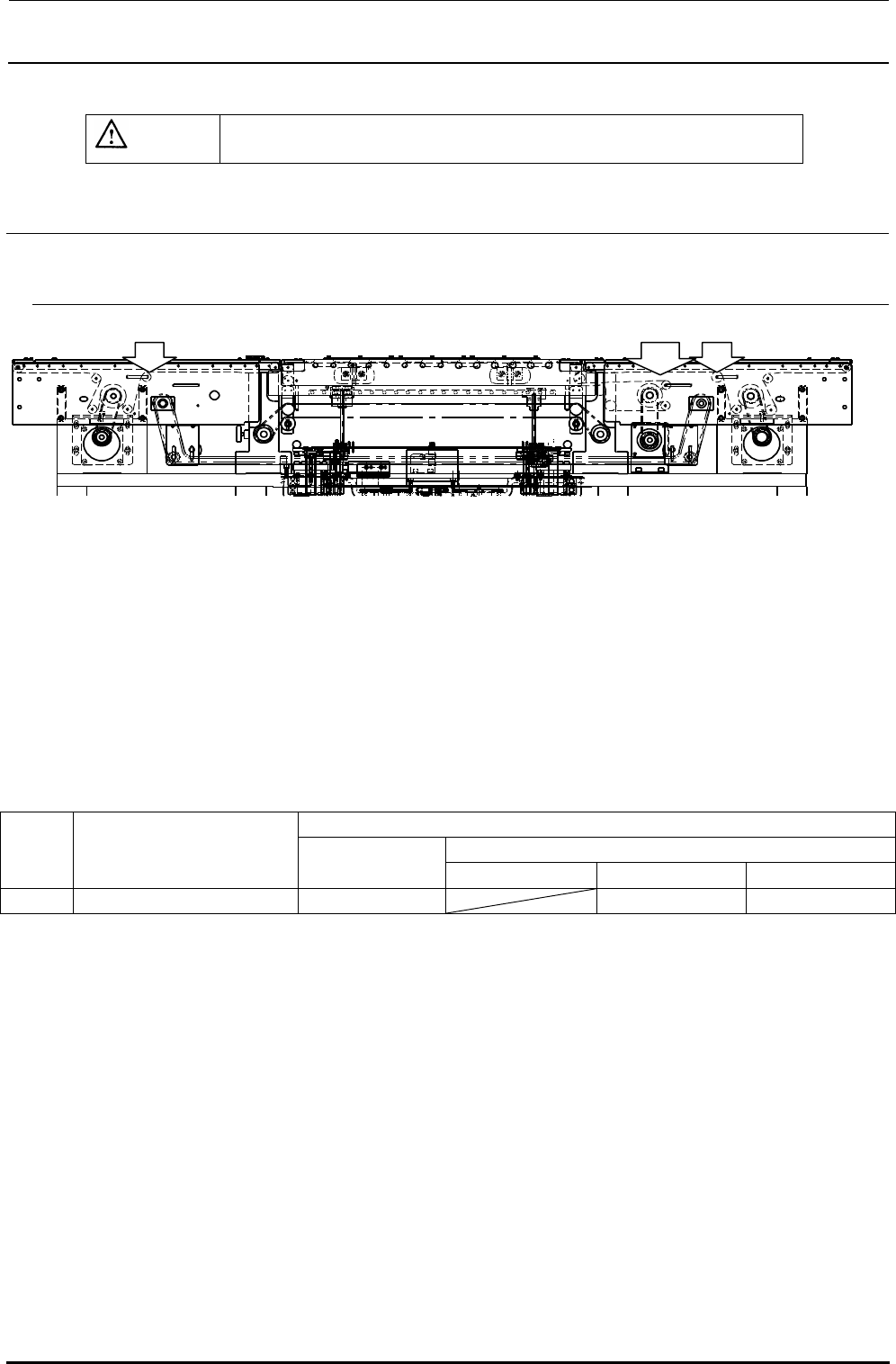

图５－１－１
２）更换成表５－１－１货号的皮带。
３）调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让长
度增加 0.5％。
调整方法是，用铅笔等在传送轨上的传送带上做二个记号，距离 200mm。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，ＣＥＮＴＥＲ缓冲，请注意传送轨带ＦＣ、ＲＣ施加皮带张力时，不要抬起来。
表５－１－１
基板
尺寸
ＣＥＮＴＥＲ
ＩＮ・ＯＵＴ
标准
选购品
L-wide（W 规格） 传送延长 150 传送延长 250
M ４００００８６４ ４００００８６３ ４００１１０５８ ４００１１０６５
5-1
Rev 2.2
维修调整要领书
5- 2．传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也
变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。

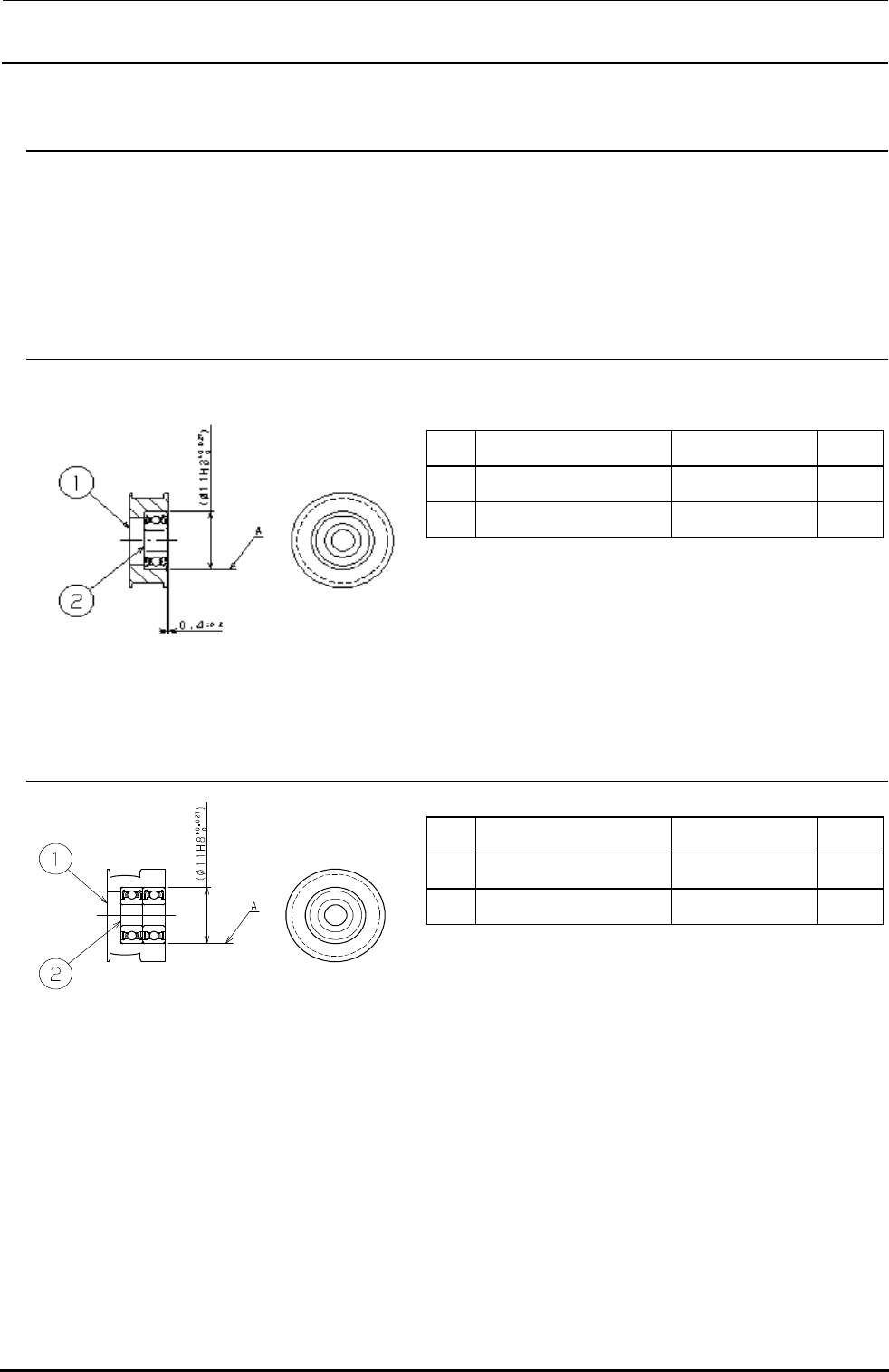

5- 2-1．传送皮带轮Ａ组：Ｅ２１１１７１５０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２１１１７１５０００ 传送皮带轮Ａ １
２ ＳＢ１０４０００１００ 凸轮轴承 １
5- 2-2．传送皮带轮Ｂ组：Ｅ２０８９７２１０Ａ０
Ｎｏ 货 号 品 名 数量
１ Ｅ２０８９７２１００００ 传送皮带轮Ｂ １
２ ＳＢ１０４０００１００ 凸轮轴承 ２
图５－２－１
图５－２－２
5-2
Rev 2.2
维修调整要领书
5- 3．ＩＮ／ＯＵＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架Ａ的固定螺丝①，从马达皮带轮 S 卸下驱动皮带。
３）请拧松固定螺丝②，卸下马达。
４）把要换上的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺丝②。
５）先把制动螺丝①暂时拧紧，再一面旋转顶紧螺钉③一面将同步皮带的张力调整到 12N～16N。
调整张力请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=4.0，Width=9.0，Span=75）。
６）调整后，请拧紧固定螺丝①，固定好马达。

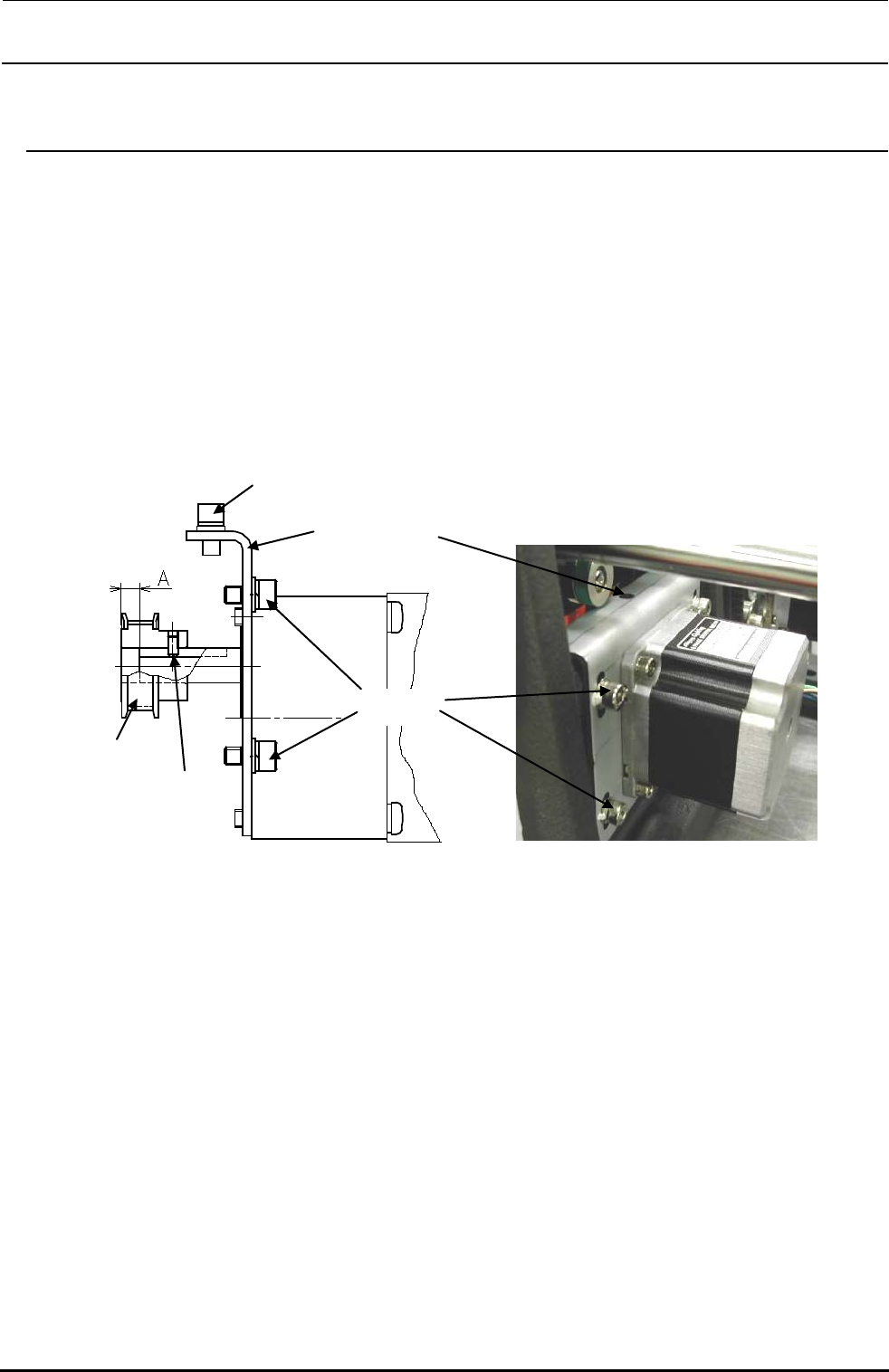

图５－３－１
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
固定螺丝②
制动螺丝①
马达皮带轮 S
马达托架 A
顶紧螺钉③
5-3
