5- 3．ＩＮ／ＯＵＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架Ａ的固定螺丝①，从马达皮带轮 S 卸下驱动皮带。
３）请拧松固定螺丝②，卸下马达。
４）把要换上的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺丝②。
５）先把制动螺丝①暂时拧紧，再一面旋转顶紧螺钉③一面将同步皮带的张力调整到 12N～16N。
调整张力请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=4.0，Width=9.0，Span=75）。
６）调整后，请拧紧固定螺丝①，固定好马达。
图５－３－１
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
固定螺丝②
制动螺丝①
马达皮带轮 S
马达托架 A
顶紧螺钉③
5-3
Rev 2.2
维修调整要领书
5- 4．ＣＥＮＴ马达的更换
１）请卸下马达连接电缆的插头。
２）拧松马达支架②的固定螺丝①，从马达皮带轮③卸下驱
动皮带 C。
３）拧松马达固定螺丝⑤，卸下马达④。
４）马达轴和马达皮带轮③的安装位置是让皮带轮端面Ａ和
马达轴端面Ｂ为同一面的位置。
（参照图５－４－１）
５）请按照（３）～（１）的相反的顺序进行安装。
６）驱动皮带Ｃ的张力，请按照以下程序进行调整。
＜程序＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ②。
② 拧松马达固定螺丝⑥，上下移动ＣＥＮＴＥＲ马达④。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到１７．６～２１．６Ｎ。
（Weight=２．５、Width=６．０、Span=７５）
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝⑤。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）

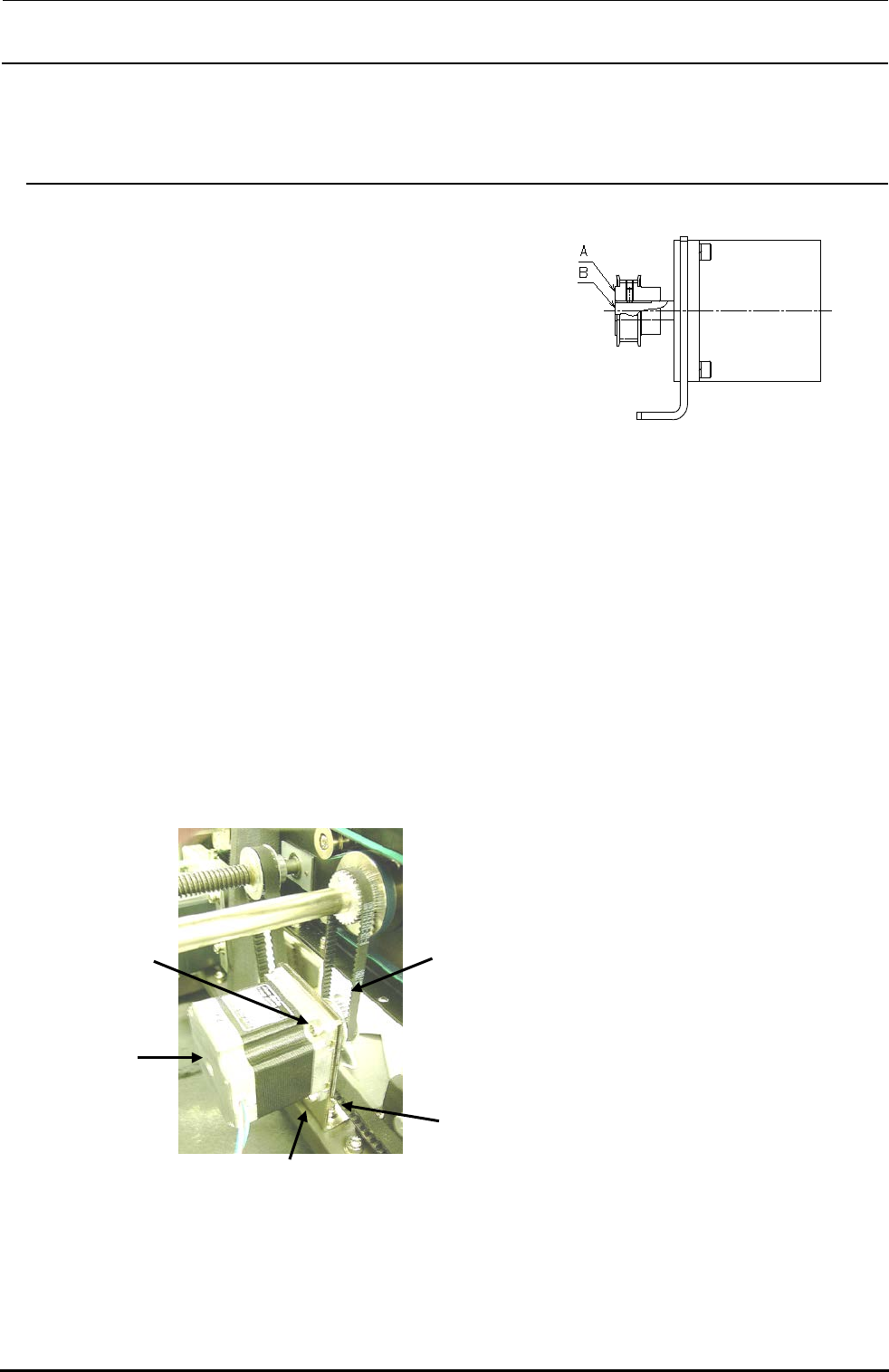

图５－４－２
図５－１６－１
①
②
③
④
⑤
图５－４－１
5-4
Rev 2.2
维修调整要领书
5- 5．ＩＮ／ＯＵＴ传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再
慢慢地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请在所用的基板中挑选颜色最深的基板使用。
②
③
①
⑤
④
Ｂ
Ａ
右侧传感器
②
①
④
⑤
③
Ａ
Ｂ
左侧传感器

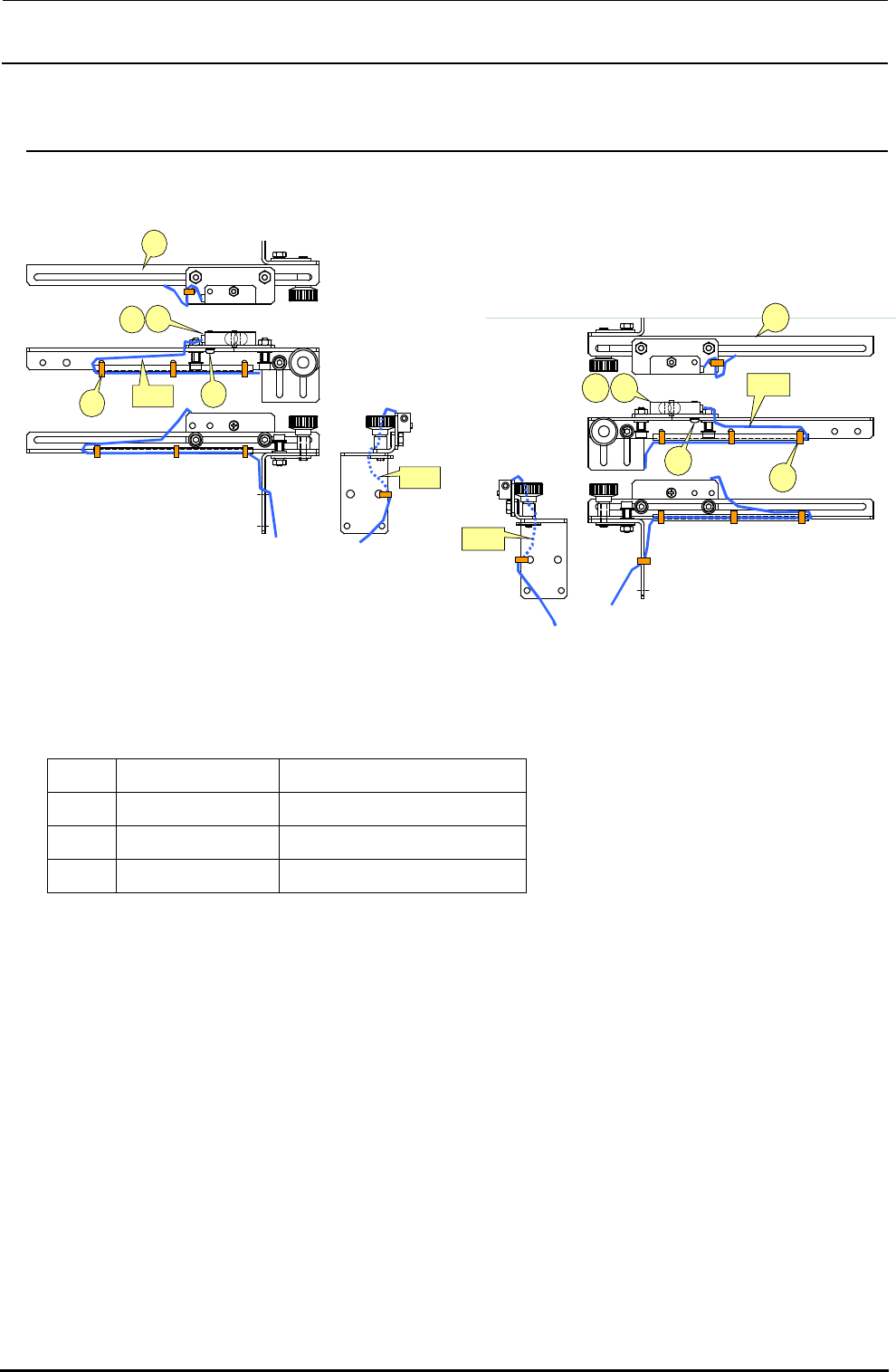

图５－５－１
