Rev 2.2
维修调整要领书

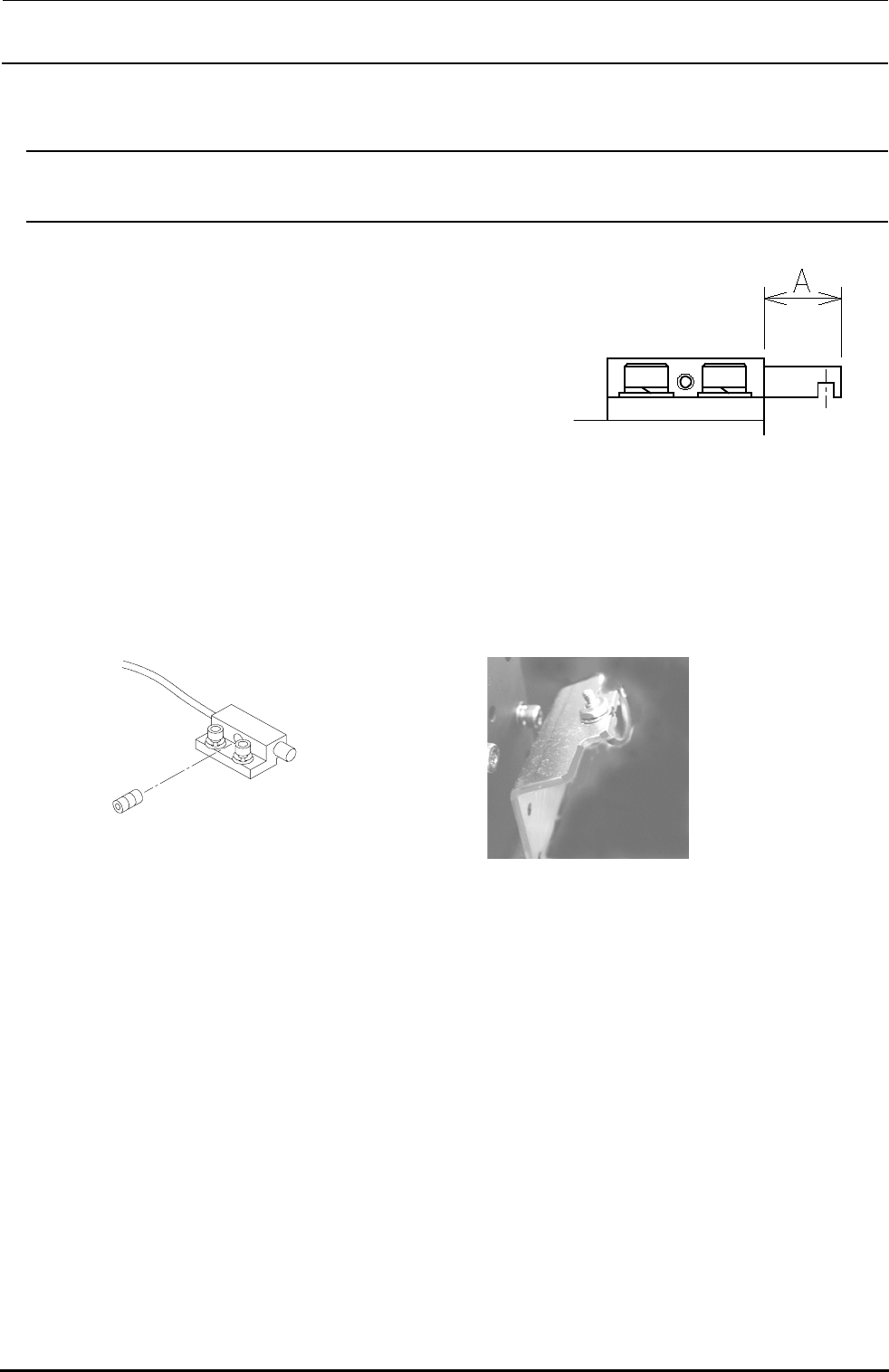

5- 6．ＷＡＩＴ传感器的更换
5- 6-1．光纤部的更换
１）请从ＷＡＩ传感器放大器拔下光纤。拧松固定螺丝，拔掉
受光侧光纤。
２）从ＷＡＩ传感器部拔下受光侧光纤。
３）从ＷＡＩＴ传感器支架卸下投光侧光纤。
４）安装时，请按照３）→１）的顺序进行安装。
安装时，从ＷＡＩＴ传感器部的凸量Ａ按照如下的方法进行调
整。（Ａ尺寸）
Ａ＝１０ｍｍ
５）更换光纤后，按照「５－６－２－２项 放大器的安装方法」调整放大器的增益。（参照Ｐ 5-7）
图 5-6-1-3 WAIT 传感器支架
图 5-6-1-2 WAIT 传感器部
图 5-6-1-1 WAIT 传感器部
5-6
Rev 2.2
维修调整要领书
5- 6-2．放大器的更换
5-6-2-1．组装光纤的放大器
１）用一字形螺丝刀等轻轻抬起放大器上部的拨杆。
２）把光纤插到放大器的里侧，然后放倒拨杆。
※组装时，请注意不要把投光侧和受光侧装错。
安装错了的话，检测出外乱光，传感器会误动作。
※光纤传感器的前端请用传感器附属的切刀切镀啊嗯，调节长度。
5-6-2-2．放大器的安装方法
请使用专用安装支架（附属品）进行安装。
１） 把放大器前部的槽（Ａ部）插入专用安装支架。
２） 按放大器的后部（Ｂ部），全部插进去。
３） 拆卸时，把螺丝刀插进Ｃ部的槽里，一边向后拉，一边抬起就
可以卸下。
5-6-2-3．放大器的增益调整
更换后请按照以下程序调整增益。
１） 把放大器的模式变换开关扳到“SET”侧。
放大器的 LED 显示变为“１”。 红：灭灯、绿：灭灯
２） 基板放到可以被传感器感应的位置，按调节按钮。
放大器的 LED 显示变为”2”。 红：灭灯、绿：闪亮（灵敏度不良时，红
为闪亮）
３） 拿走基板，按调整按钮，不要让传感器感光。
增益调整成功之后，数字被显示出来。此数字表示检测出的意义。通
常显示“9”，如果没有显示“９”，请重新调整增益。
４） 把放大器的模式变换开关返回到“RUN”侧。
图 5-6-2-2
图 5-6-2-3
安全显示
动作显示
数字
调节按钮
模式变换
L-ON/D-ON
变换
图 5-6-2-1
5-7
Rev 2.2
维修调整要领书
5- 7．ＳＴＯＰ／Ｃ．ＯＵＴ传感器的更换
１）卸下止动器安装的ＳＴＯＰ／Ｃ．ＯＵＴ传感器的固定螺丝，更换传感器。
①
40000905
STOPER_FR_ASM
②
40002214
ＳＴＯＰ
ＳＥＮＳ ＡＳＭ
③
40002235
C.OUT_SENS_ASM
④
SL4031291SC
SCREW
２）安装 STOP 传感器和Ｃ．ＯＵＴ传感器时，请按照下图进行调整。
ＳＴＯＰ传感器 Ａ ＝ 8 ｍｍ
Ｃ．ＯＵＴ传感器 Ｂ ＝ 116 ｍｍ
作为参考，用手动让电磁阀ＯＮ时，把基板放到传送轨道时，ＳＴＯＰ传感器ＯＮ～止动器前端的距离为 28.8
ｍｍ。
３）请进行空气软管和电线配线处理。
４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)放
到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转动到
调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请在所用的基板中挑选颜色最深的基板使用。
图５－７－１
①
②
③
④
5-8
