Rev 2.2
维修调整要领书
5- 11．推顶器Ｙ缸筒的更换（外形基准）

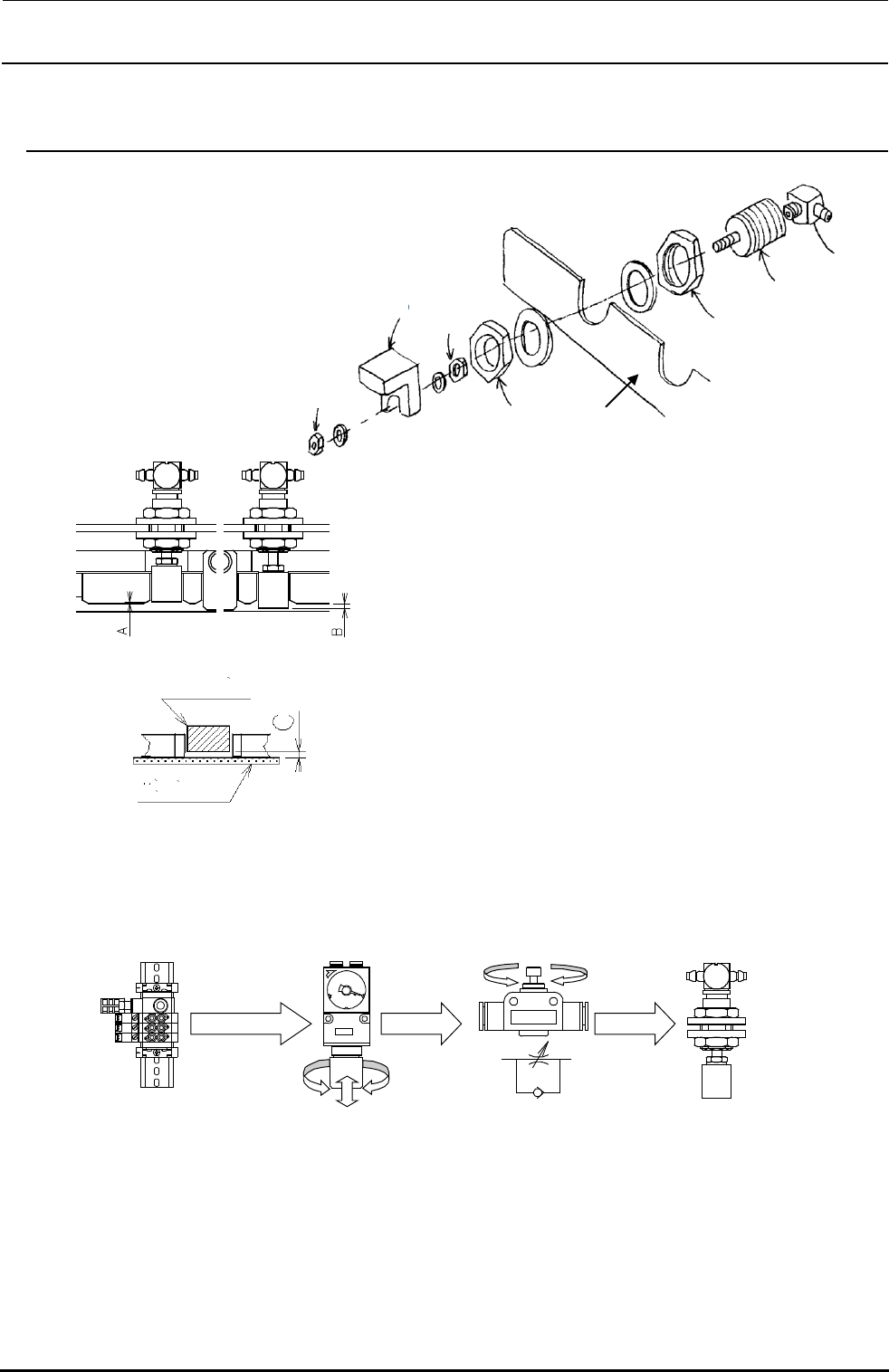

１）从①缸筒或②，卸下③。
２）拧松①缸筒的螺母（附属
品），从④卸下。
３）拧松⑥螺母（附属品）卸
下①缸筒前端的⑤推顶器
Ｂ。
４） 按照（３）～（１）的顺序进行安装。
安装时，请按照以下的程序进行确认和调整。
①把 Ｙ推顶器的凸出量在ＯＮ时调整为 B＝１．５ｍ
ｍ±0.1mm, ＯＦＦ时调整为 A ＝－０．５ｍｍ±
0.1mm。（参照图 5-11-2）
② 把Ｙ推顶器和传送皮带之间的间隙调整为Ｃ＝
０．２ｍｍ以下。
③ 把减压阀 0.5 Ｍｐａ、从全闭转 2 圈打开进行调整。
④ 安装后，放入空气（０．４９Ｍｐａ），用空气的ＯＮ、ＯＦＦ来确认推顶器的动作是否顺畅。
电磁阀 减压阀：０．５ＭＰ
从全闭转 2 圈打开（用锁
定螺母固定）
Ｙ推顶器
Y
推顶器
传送皮带
⑥
⑤
⑥
③
④
③
①
②
5-12
Rev 2.2
维修调整要领书
5- 12．推顶器Ｘ缸筒的更换（外形基准）

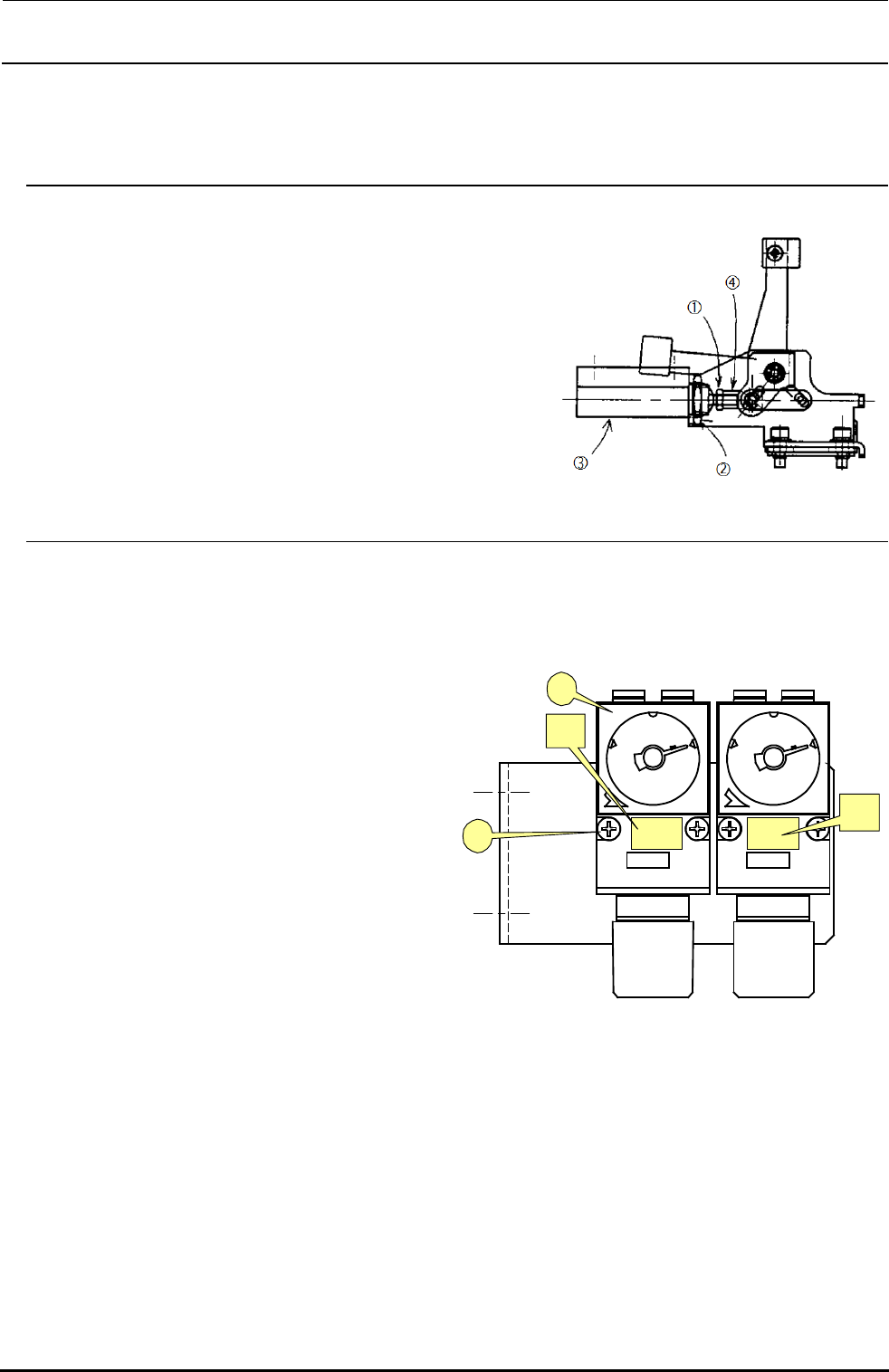

１）拧松①螺母（附属品）。
２）拧松②螺母，卸下③缸筒。
３）按照（２）～（１）的程序安装缸筒。进入缸筒前端轴的④缸
筒曲柄（３０）的拧入量，在空气放入缸筒的状态，比推顶器
Ｘ（３０）动作的位置再拧进０．５圈。
４）组装后，放入空气（０．３７Ｍｐａ），确认动作是否顺畅。
5- 13．减压阀的更换
卸下配管用软管，卸下②ＳＬ６０４１０９２ＴＮ安装螺丝，更换①减压阀。
压力调整值如下。
Ｘ推进器 ： ０．３５ＭＰａ（±0.05MPa）
Ｙ推进器 ： ０．５０ＭＰａ(±0.05MPa)
※ 推杆压力请在生产时根据基板厚度进行变更、
调整。
图５－１２－１
Ｙ
Ｘ
1
2
图５－１３－１
5-13
Rev 2.2
维修调整要领书
5- 14．中心销的更换
１） 拧松①导向部Ａ、④导向部Ｂ的螺丝（②③、⑤），和导向器一起卸下中心销。
２）此时，卸下各支架上的基准侧
安装的Ｔ－ＰＩＮ传感器。
⑫卸下Ｅ环之后，把⑰中心销从减
震部可以拔出。
⑯卸下Ｅ环（上下 2 个）之后，可以
卸下⑰中心销。更换时，请按照相
反的顺序进行操作。另外，请使用
新的Ｅ环。
更换后、与５-１０章．T-PIN 传感
器同样地进行更换，并调整传感
器的位置。
货号 品名
货号 品名
1
40000886
GUIDE_BLOCK_ASM
10
40000895
DAMPER_BLOCK_R
2
40000887
GUIDE_BLOCK_A_ASM
11
SL6030892TN
SCREW
3
40000889
GUIDE_BLOCK_B_ASM
12
RE0300000K0
E
-RING
4
40000891
STOPER_SLIDE_LEVER_L
13
40000896
DAMPER_LOCK
_PIN
5
40000897
STOPER_SLIDE_LEVER_R
14
40000978
DAMPER_LOCK_LINK
6
40000892
DAMPER_BLOCK_L
15
40000950
DAMPER_SPRING
7
40015791
DAMPER_PLATE_L
16
RE0300000K0
E
-RING
8
40015792
DAMPER_PLATE_R
17
－
CENTERING_PIN
9
40015793
LOCK_SPRING
18
图５－１４－１
⑦
④
⑰
⑬
⑭
⑯
Ａ
⑤
⑨
⑮
⑧
⑪
Ｂ部
右側＝⑧＋⑩＋⑪
左側＝⑦＋⑥＋⑪
⑫
⑩
⑥
