平成 20 年 5 月 初 版発 行 P ub lis he d, Ma y. 20 08 平成 21 年 9 月 第２ 版発行 Re vi sed , Se p. 2 00 9 平成 22 年 4 月 第３ 版発行 Re vi sed , Ap r. 20 10 CHIP MOUNTING SYSTEM 立体分解図 EXPLODED ILLUSTRA TION 編集及び発行所 Editing & Publishing Prin…
G -S162-04
0805-001
DX-4 illust-1

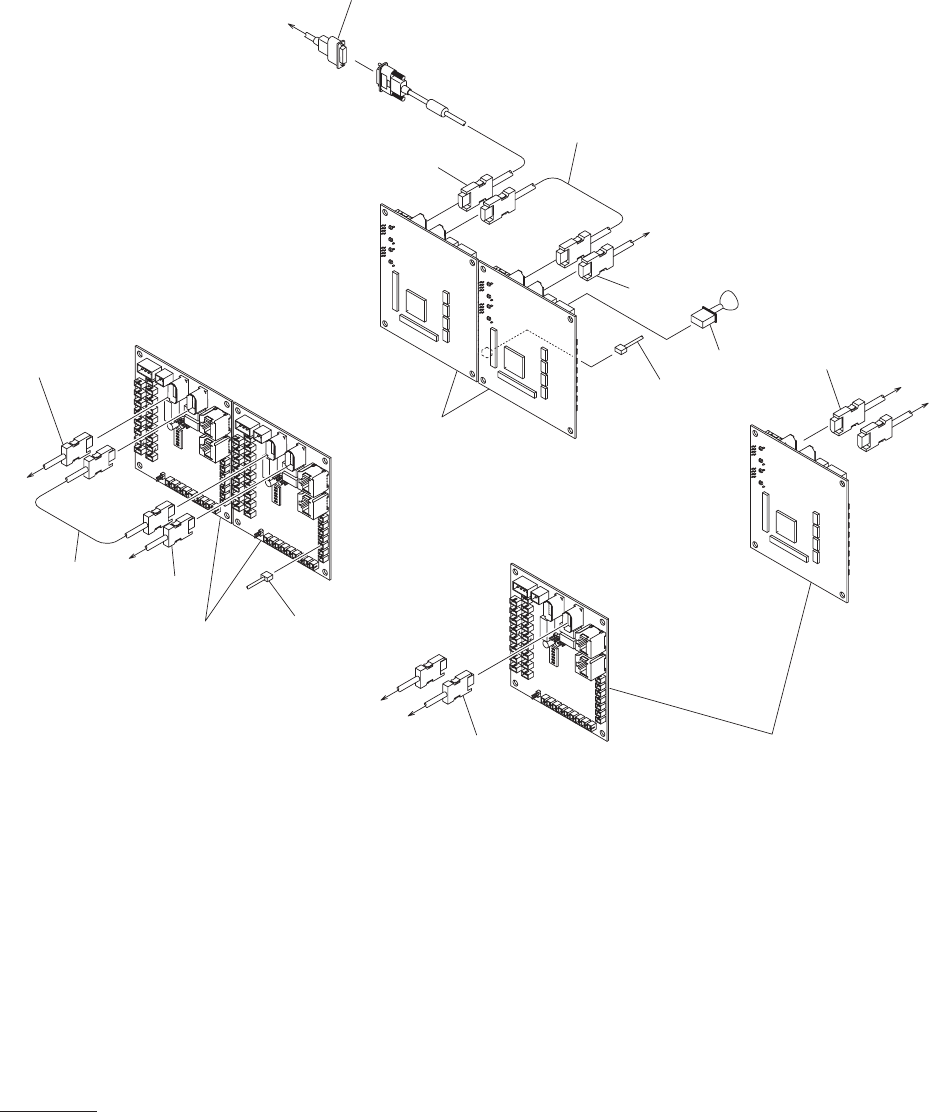

架台上全体部準備
OVERALL
UPPERFRAME
PREPARATION SECTION
Fig. DX-4
ケーブル
Cable
-U08
-U09
-U09
-U08
-U09
-U09
383
351
352
353
356
357
355
354
353
352
See Fig. DX-1
Key No.61
See Fig. DX-1
Key No.61
See Fig. DX-1
Key No.61
X0704
X1300B2
X0705
X0705
X0801
X0801
X0802
X0901
X0901
X0902
X0902
X1300B2
X1300B2
X0902
X1300B2
X0901
X8503
X0902
X8503
X0901
X0802
X0943
X0943
388
388
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
G -S162-04
1004-003
DX-4
DX-4 list-1
351 6301547589 CORD(HLS-LINK) 1 845DX-100-751 4W204074
352 6301540696 CORD(HLS-LINK) 2 845DX-100-752 4W204058
353 6301577364 CORD(HLS-LINK) 2 845DX-100-753 4W204172
354 6301577371 CORD(HLS-LINK) 1 845DX-100-754 4W204173
355 6301540726 CORD(HLS-LINK) 1 845DX-100-755 4W204059
356 6301540733 CORD(HLS-LINK) 1 845DX-100-756 4W204060
357 6301577388 CORD(HLS-LINK) 1 845DX-100-757 4W204174
383 6301373584 ASSY,CORD 1 845W--110-183 0W201002
388 6301704418 ASSY,CORD(X0943-X10943) 2
845D-A100130-A053
0W202011
GXH-3PH
