第1部 基本篇 第4章 生产程序制作
② 当为吸取数据时
当为吸取数据时，将光标所在行复制插入到下一行。执行命令后，光标的位置移动到被复制
的行的最左边的输入区域中。
通过指定X的复制次数、Y的复制次数及X间距、Y间距，可在增加或减少X方向吸取位置、Y方
向吸取位置的同时，进行矩阵状复制。
吸取数据可用托盘元件(仅托盘支架、DTS)执行展开粘贴。
当为吸取数据时，不能进行多项选择的复制。

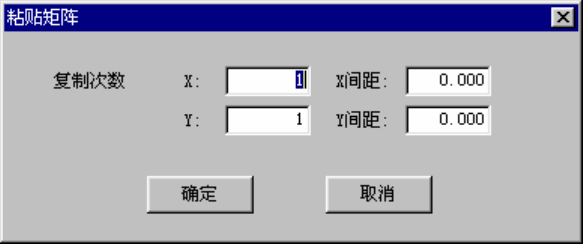

图 4-5-1-17 展开粘贴的对话框
①复制次数 X ：指定在X方向的复制次数。
②复制次数 Y ：指定在Y方向的复制次数。
③X间距 ：指定X方向的贴片或吸取位置的增加部分或减少部分。
④Y间距 ：指定Y方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
4-142
第1部 基本篇 第4章 生产程序制作
● 执行结果例
元件
名称
包装
方式
供给
装置
角度 供给 编号
类型 通道 X1 Y1 Z X2 Y2 X3 Y3
R1 托盘 DTS 0 后
面
50 * 1 436.300 -47.700 5.000 436.300 -27.700 456.300 -47.700
复制次数 X: 2 X 间距: 100
复制次数 Y: 1 Y 间距: 50
R1 托盘 DTS 0 后面 50 * 1 436.300 -47.700 5.000 436.300 -27.700 456.300 -47.700
R1 托盘 DTS 0 后面 50 * 1 536.300 -47.700 5.000 536.300 -27.700 556.300 -47.700
R1 托盘 DTS 0 后面 50 * 1 636.300 -47.700 5.000 636.300 -27.700 656.300 -47.700
R1 托盘 DTS 0 后面 50 * 1 436.300 2.300 5.000 436.300 22.300 456.300 2.300
R1 托盘 DTS 0 后面 50 * 1 536.300 2.300 5.000 536.300 22.300 556.300 2.300
R1 托盘 DTS 0 后面 50 * 1 636.300 2.300 5.000 636.300 22.300 66.300 2.300
·复制块将被插入指定行的上方。
在下面的情况时将发生错误，并显示错误对话框。
① 吸取位置超出吸取坐标。
图 4-5-1-18 吸取位置超出范围错误
·确定：停止复制。此时，所有数据将不被复制。
② 超出托盘元件的最大吸取件数。
图 4-5-1-19 最大吸取数超出错误
·确定：停止复制。此时，所有数据将不被复制。
4-143
第1部 基本篇 第4章 生产程序制作
15) 图像复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择BOC标记或IC标记的标记示教项目。
② 从菜单栏中单击
“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据列表中选择想复制的标记数据，单击“复制”。

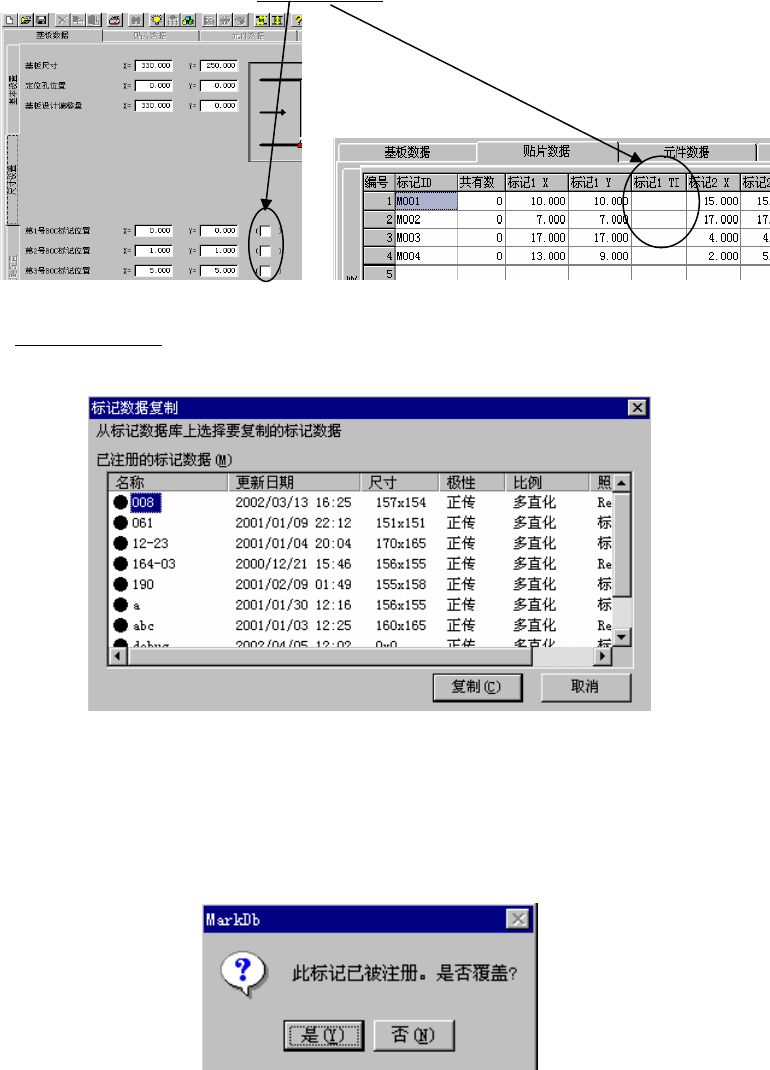

图 4-5-1-20 图像复制对话框
复制图像后，如果为BOC标记则在标记示教显示中显示(*)，如果为区域基准标记，则在标记
TI的单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4-5-1-21 确认覆盖标记对话框
4-144
