第1部 基本篇 第2章 生产
2-3-2 装置的结束方法
1）请按命令按钮“退出”（或选择“菜单”上的“退出”）。
按下退出按钮后，若还有未保存的生产程序时，会提示可能丢失生产程序。
需要保存程序时选择[否]
，中断结束处理返回到桌面。
2） 退出系统前会提示，要求确认“设置各自的 I／O 安全方向”。

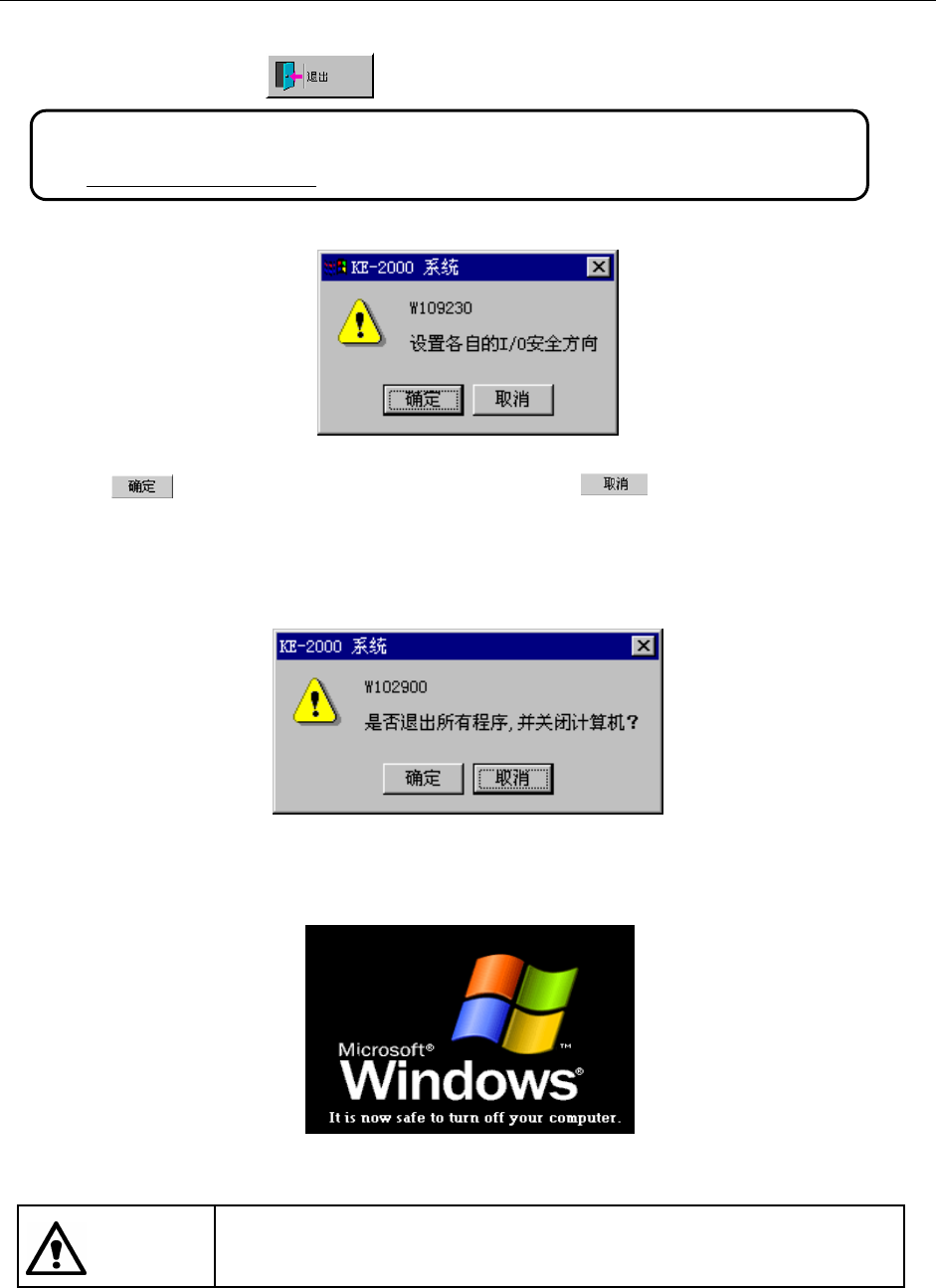

图 2-3-2-1 安全方向设定的确认信息
按下 后，则进行各种安全方向的设置。若按下 时，则不进行安全方向的设置
而进入下一步。
3）显示信息，要求确认退出 (图 2-3-2-2)。
按下<确定>按钮后，进行关机处理并退出系统。
按下<取消>按钮时，则返回原来的主菜单画面。
图 2-3-2-2 退出系统的确认信息
4） 显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机 (中央画面显示)
注意
切断电源(向左旋转主开关)前，务必先进行上述的退出操作。不进行结束
操作而切断装置电源，会使装置在下次启动时无法启动。
按下
退
出命令按
钮
2-9
第1部 基本篇 第2章 生产
2-3-3 停电时的措施
2-3-3-1 UPS(Uninterruptible-Power-Supplies，不间断电源)
本装置是为防止突然停电时损坏计算机数据及系统软件，作为备用电源装备安装连续供电装
置(UPS)。因此停电时，可在不破坏或不丢失数据的情况下，安全可靠地退出系统。
2-3-3-2 停电时的对策
当CX-1的供电出现异常时，UPS的电源监视功能将启动。
恢复系统时，需重新接通电源。
请保存生产程序、生产管理信息、重新开始生产时所必须的信息及装置管理情报后，再退出系
统，切断电源。
要长期（一段时间）停机时，也应当保存停机当时的数据，退出系统。
步骤 1. 自动关机的准备工作
当系统检测出电源异常时，会显示图2-3-3-1的画面。
当UPS检测出电源异常时，会显示图2-3-3-2的画面。
此时，如果不进行任何操作，设备按剩余时间倒计数，剩余时间为“0”时显示自动关机画面(图
2-3-3-3)。
可在图2-3-3-2的画面上单击“取消”，也可手动关机。

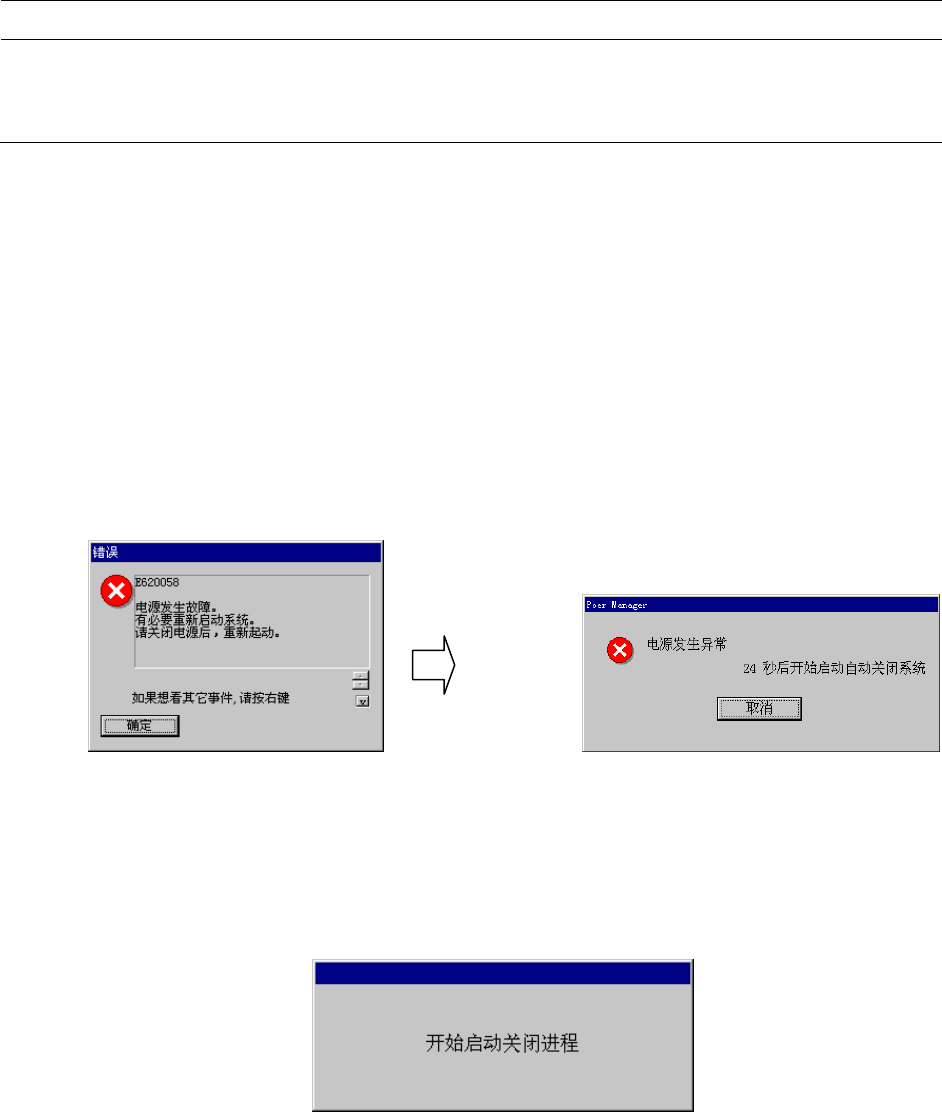

图 2-3-3-1 检测到停电时的画面(1) 图 2-3-3-2 检测到停电时的画面(2)
• 选择［取消］时
按下“取消”按钮时，运行中的生产设备会中断动作。
中断动作的时间，出厂时一般设置约为5分钟，请在这个设备中断动作的时间段内，手动保存
数据并关闭系统。过了所设置的时间仍未手动关闭时，设备将自动关机。
图 2-3-3-3 开始关机
2-10
第1部 基本篇 第2章 生产
步骤 2. 保存文件
把继续作业所必需的信息保存到临时文件中后后，可强制关闭应用程序。

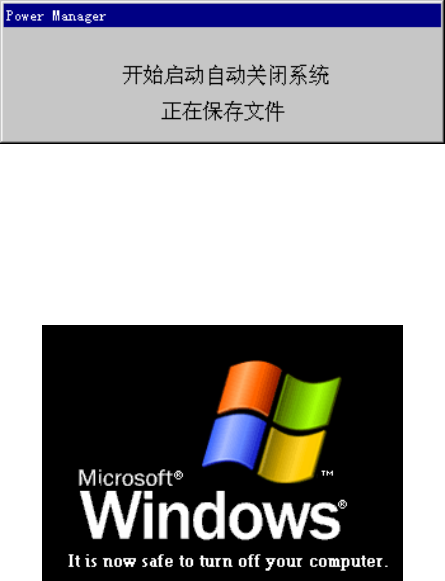

图 2-3-3-4 正在保存时的画面
步骤 3. 关机处理
① 切断电源的准备
退出应用程序后，Windows XP开始关机，进入可切断电源的状态，显示如下画面后，请切断电
源。
图 2-3-3-5 关机画面(中央画面显示)
② 从 UPS 关闭电源
未“手动”切断主电源(CX-1主机)时，“在大约3分钟后，UPS自动关闭供电”。
2-11
