第1部 基本篇 第2章 生产

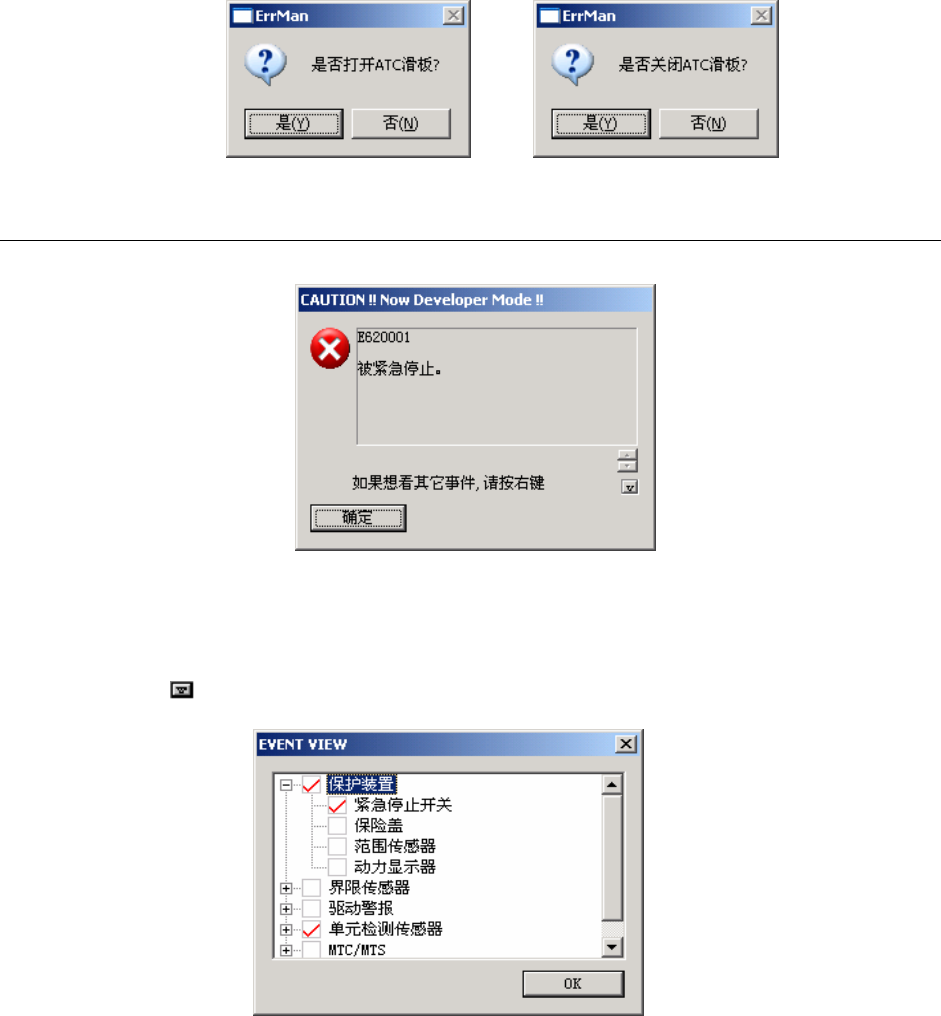

步骤 2: 在[Head 上的吸嘴状况]画面上按[开 ATC]、[关 ATC]按钮后，会显示下列的确认对话
框画面。
2-3-5 事件画面
打开安全盖、或按下紧急停止按钮、检测到各轴的伺服驱动警报等时，会显示如下画面。
图 2-3-5-1 错误显示画面（紧急停止）
画面中有时会显示“如果想看其他事件，请按右键”。这表示同时发生了多个事件，只有优先级高的
事件在画面中显示。
这时，按
按钮，以阶层结构显示发生的事件。正在发生的事件附有选中标记。
图 2-3-5-2 阶层显示画面
2-16
第1部 基本篇 第2章 生产
2-4 预热
主要在节假日结束后或在寒冷的地方使用时，应在接通电源后立即进行预热。
预热的时间根据具体情况而定，大致 10 分钟左右。
2-4-1 初始画面
从主画面菜单栏中选择“维护”→“预热”，显示如下预热初始化画面窗口后，请设置预热条件。
选择预热
对象
用户按级别行
使规定的使用
/设置的权限。
选择预热
结束条件
输入停止时间、
次数或温度
图 2-4-1-1 预热初始化画面
不同级别的用户，显示不同的项目
项目 顺序 速度
显示 修理工程师以下不显示 修理工程师以下以灰色显示
按下<START>开关后，进入预热状态。
按下<START>开关后，轴即移动，开始预热动作。因此，在按下<START>开关
前，请务必确认装置内部没有人作业。此外，为了避免人身事故，在运行过
程中，切勿将手放入装置内部，或将脸和头靠近装置。
警告
2-4-2 设置条件
（1）选择预热对象
预热对象，从轴、传送（初始设置为“轴”）中 选择一项。
（2）选择结束的条件
按下“时间（分）或“次数”按钮，选择预热结束的条件（初始设定为“时间”）。
（3）设置模式
在编辑框内输入预热停止的时间、次数或温度。
2-17
第1部 基本篇 第2章 生产
结束条件，可在下列范围选择（初始设置为:[0]）。
时间： 0～9999(分)
* 设置数据为“0” 时，机器将持续运行，直到命令结束为止。
次数：
0～999999(次)
温度：10～35（°C）
* 温度设置，初始设置温度为23度(保证贴片精度的温度)，但应根据机器使用情况的变化，按
当时的机器内部温度进行设置，可设置的温度范围如下。
机器内部温度 初始设置温度 可设置的温度范围
10℃以下 23℃ 10℃～35℃
10℃以上 23℃以下 23℃ 机器内部温度+1～35°
23℃以上 35℃以下 机器内部温度+1° 机器内部温度+1～35°
35℃以上 机器内部温度+1° 机器内部温度+1～+2°
温度设置模式：持续进行预热，直至机器内部温度达到设置温度。
达不到所设置温度时，每进行 3000 次预热操作会显示询问框，问是否要持续进行预热操作。
图 2-4-2-1 继续预热询问对话框
* 设置速度及顺序功能，限于修理工程师以上的用户级别才可设置。
（4）设置速度（修理工程师级别以上）
设置轴的运行速度。
速度从[中]、[快]、[快 2]中选择。
* 长时间不使用设备的寒冷地区，请实行中速预热。
（5）设置顺序（修理工程师级别以上）
预热的运行顺序从“对角、四角”中选择。
2-18
